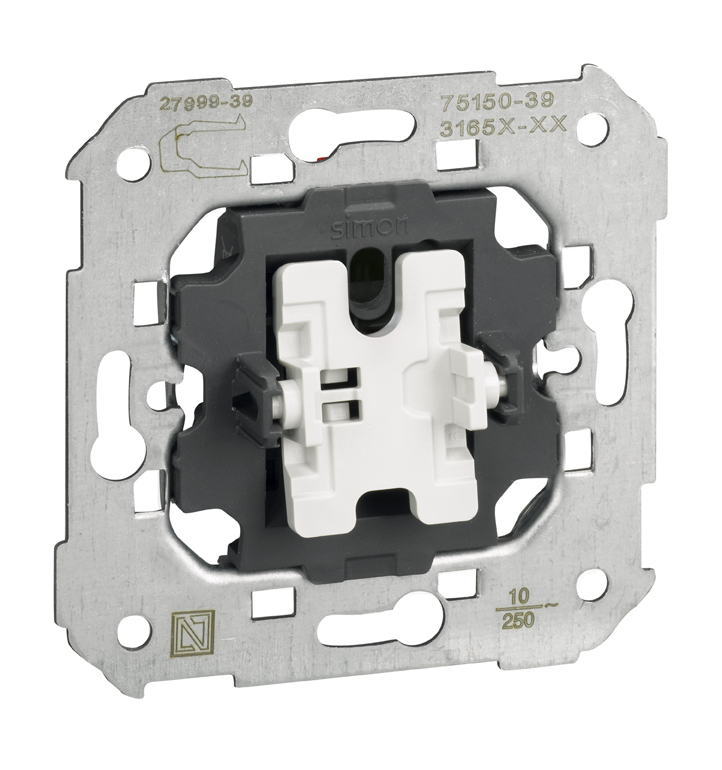

Botão de pressão 10 A 250 V~ com sistema de ligação rápida de bornes

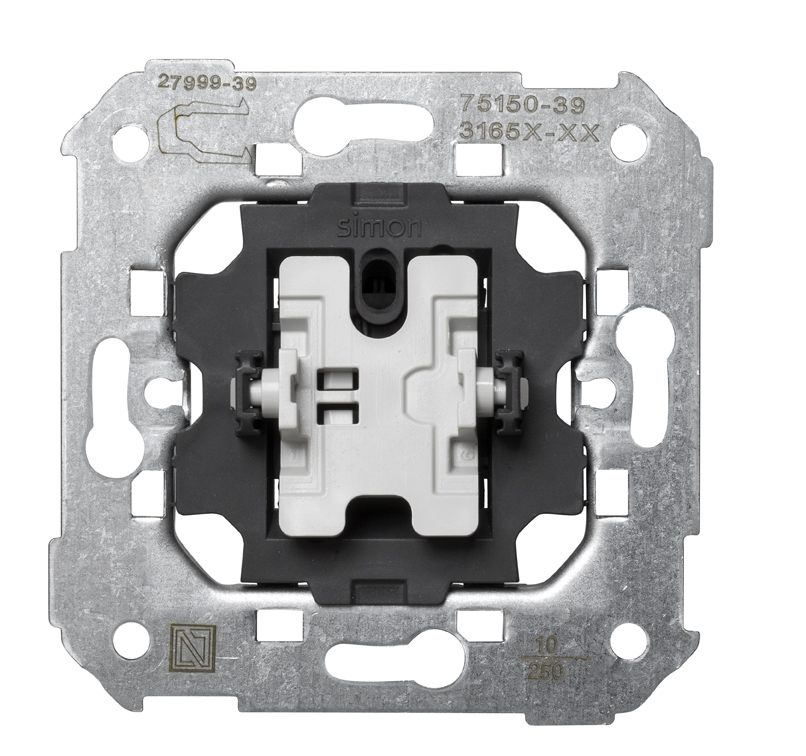

Vista frontal botão de pressão 10 A 250 V~

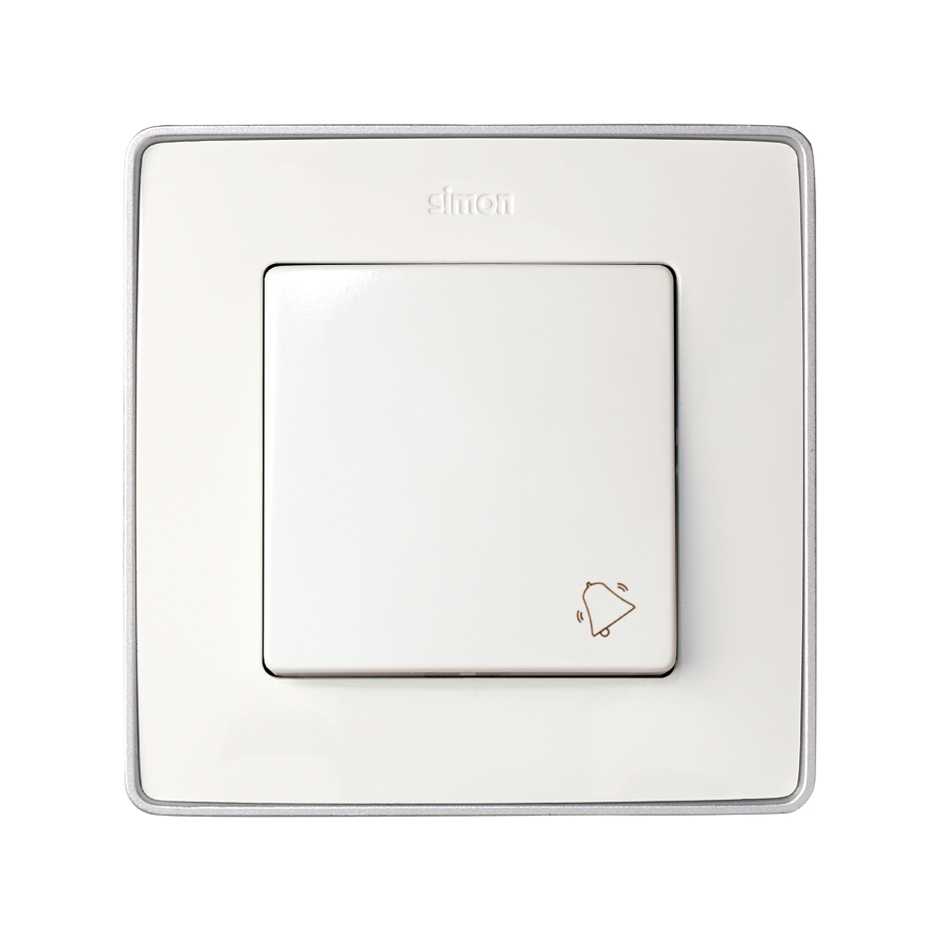

Esta imagem representa a solução combinada de diferentes referências


Vista traseira botão de pressão 10 A 250 V~

Embalagem botão de pressão 10 A 250 V~

SÉRIE: Simon 75 INTENSIDADE: 10 А TIPO DE LIGAÇÃO DOS CONDUTORES: Rápido TIPO DE ACIONAMENTO: Basculante Teclas

Descrição do produto

A série Simon 75 apresenta o botão de pressão 10 A 250V~ com sistema ligação rápida de bornes e funcionamento basculante. Este elemento tem a possibilidade de implementar função sinalizadora mediante suporte sinalizador e tecla com visor. É adequado para superfície e encastrar, realizando-se sua instalação de uma maneira cómoda em matéria de uns poucos minutos. Resistência e durabilidade são dois adjetivos que definem este botão de pressão fabricado com componentes metálicos com isolamento termoplástico sem halogéneos, que evitam sua deterioração perante altas e baixas temperaturas. Além disso, tem uma secção de cabo de 1,5 a 2,5 m e descarnado de cabo de 11 mm. Todas estas qualidades não têm influência em seu preço, já que estamos perante um dos botões de pressão mais económicos que existem hoje em dia no mercado. Esta é sem dúvida uma das calves de seu sucesso em todo o tipo de edifícios públicos e privados.

Ler mais Ler menos

INFORMAÇÃO BÁSICA

Função sinalizadora: Não

N.º de elementos que ocupa: 1 elemento

Gancho: Simon 27

Compatibilidade: Espelhos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 e Simon 88

Conteúdo da embalagem: Mecanismo

Observações: Possibilidade de implementar função sinalizadora através suporte sinalizador e tecla com visor.

Série: Simon 75

Versão: Individual

Intensidade: 10 А

Tensão: 250 V~

Tipo de ligação dos condutores: Rápido

Tipo de acionamento: Basculante

INFORMAÇÃO TÉCNICA

Secção de cabo admitida: De 1,5 a 2,5 mm

Descarnar cabo necessário: 11 mm

Índice IP: 20

Material de fabrico: Componentes metálicos com isolamento termoplástico sem halogéneos

Tipo de Produto: Padrão

Mercado disponível: CE

NORMA

Norma: Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação: Apto para superfície e para encastrar

Instalável em caixa de encastrar: Universal

Intervalo temperatura de funcionamento: 5 a 40 °C

Intervalo temperatura de armazenamento: -25 a 50 °C

DADOS LOGÍSTICOS

Disponível em caixa expositora: Sim

Quantidade de embalagem: 10

Unidade medida da caixa: MM

Alto: 83.000

Largo: 165.000

Profundo: 221.000

Volume da caixa: 3026595.000

Unidade medida volume da caixa: MMQ

Peso líquido da caixa: 0.580

Unidade peso da caixa: KGM

Código EAN: 8421053003565

Disponível em caixa múltipla: Sim

Quantidade de embalagem caixa múltipla: 50

Unidade medida da caixa múltipla: MM

Unidade medida quantidade de embalagem da caixa múltipla: ZCM

Alto caixa múltipla: 223.000

Largo caixa múltipla: 172.000

Profundo caixa múltipla: 430.000

Volume da caixa múltipla: 16493080.000

Unidade medida volume da caixa múltipla: MMQ

Peso líquido caixa múltipla: 2.900

Unidade peso da caixa múltipla: KGM

Código EAN da caixa múltipla: 8421053040324

Disponível em palete: Não
