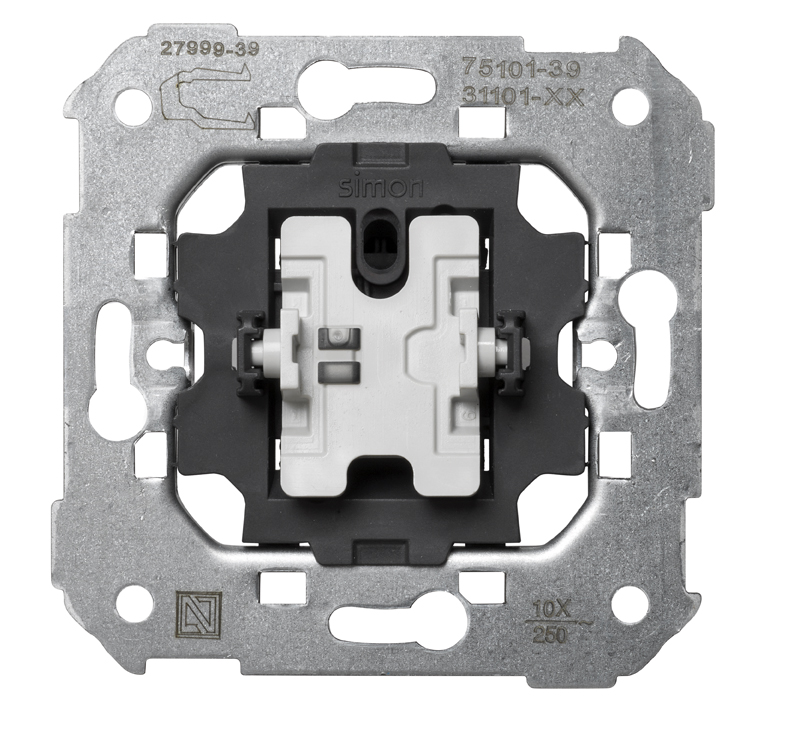

Vista frontal interruptor unipolar 10 AX 250 V~

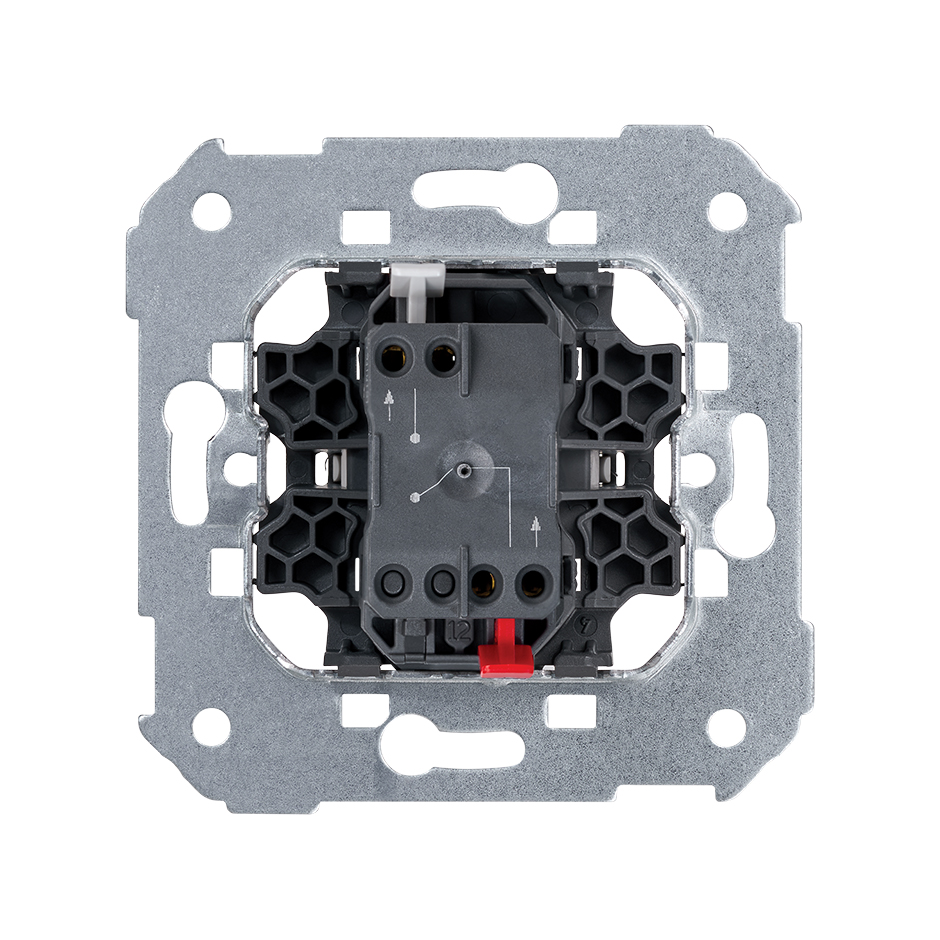

Vista traseira interruptor unipolar 10 AX 250 V~

Vista perspectiva interruptor unipolar 10 AX 250 V~

Aplicação interruptor unipolar em cozinha

Aplicação interruptor unipolar em cozinha

Vista frontal interruptor unipolar 10 AX 250 V~

Vista traseira interruptor unipolar 10 AX 250 V~

Vista perspectiva interruptor unipolar 10 AX 250 V~

Aplicação interruptor unipolar em cozinha

Aplicação interruptor unipolar em cozinha

Ref
75101-39

Interruptor unipolar 10 AX 250V~ com sistema de embornamento rápido Simon 75

Preço/unidade
A consultar
Quantidade de embalagem
10 Unidades

Transferências disponíveis

Ficha técnica
75101-39-pt-datasheet.pdf
Declaração de conformidade

  1. UES0015.pdf [645KB]

Diagrama técnico

  1. Esquemas_s31-75-77-82-88.pdf [585KB]

Certificados

AENOR 030-001940 20230913.pdf

Necessita de aconselhamento?
Características destacadas
Séries
Simon 75
Séries compatíveis

Simon 82 Detail

Simon 75

Simon 82 Concept

Simon 82

Simon 82 Nature

<p class=></p>
Ref
8200017-094
Tecla individual com gravação de campainha para pulsador champanhe Simon 82 Concept
<p class=></p>
Ref
8200010-094
Tecla individual para mecanismos de comando champanhe Simon 82 Concept
<p class=></p>
Ref
82010-93
Tecla individual para mecanismos de comando alumínio frio Simon 82 Detail
<p class=></p>
Ref
8200017-098
Tecla individual com gravação campainha para botão de pressão preto mate Simon 82 Concept
<p class=></p>
Ref
8200017-096
Tecla individual botão de pressão com campainha Simon 82 Concept
<p class=></p>
Ref
8200017-090
Tecla individual com gravação campainha para botão de pressão branco mate Simon 82 Concept
<p class=></p>
Ref
8200010-098
Tecla individual para mecanismos de comando preto mate Simon 82 Concept
<p class=></p>
Ref
8200010-096
Tecla individual para mecanismos de comando titânio Simon 82 Concept
<p class=></p>
Ref
8200010-090
Tecla individual para mecanismos de comando branco mate Simon 82 Concept
<p class=></p>
Ref
82010-38
Tecla individual para mecanismos de comando grafite Simon 82
<p class=></p>
Ref
82010-31
Tecla individual para mecanismos de comando marfim Simon 82
<p class=></p>
Ref
82010-30
Tecla individual para mecanismos de comando branco Simon 82
<p class=></p>
Ref
82010-34
Tecla individual para mecanismos de comando champanhe Simon 82
<p class=></p>
Ref
82010-33
Tecla individual para mecanismos de comando alumínio Simon 82
Informação sobre o Produto
Transferências
Apoio

Interruptor unipolar de 10 AX e 250V~ com sistema ligação rápida de bornes e funcionamento basculante, compatível e pertence à marca Simon 75. Traz a possibilidade de implementar uma função sinalizadora mediante suporte sinalizador e tecla com visor. Para sua instalação bastará com fazer pressão ou colocar sobre a superfície, a secção de cabo admitida é de 1,5 a 2,5 mm e traz 11 mm de cabo descarnado. O material é a base componentes metálicos com isolamento termoplástico sem halogéneos, podendo oscilar entre os 5 e 40º, e chegando a suportar até um máximo entre -25 e 50º C, este artigo cumpre perfeitamente com a norma UNE-EN 60669-1:2002 + A1:2003 + A2:2009.

Informação básica

  • Compatibilidade

    Espelhos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 e Simon 88

  • Observações

    Possibilidade de implementar função sinalizadora através suporte sinalizador e tecla com visor.

  • Material

    Metal , Plástico

  • Conteúdo da embalagem

    Mecanismo

Informação técnica

  • Mercado disponível

    CE

  • Número de contactos

    2

  • Número de cabos

    2

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Frequência (Hz)

    50 Hz

  • Intensidade (A)

    10 AX

  • IP

    IP21

  • Ligável

    Não

  • Tensão nominal (V~)

    250 V~

  • Número de elementos possíveis

    1 elemento

  • Temperatura de funcionamento (º C)

    5 - 40 ºC

  • Dimensão da secção (mm)

    40

  • Intervalo de temperatura de armazenamento (º C)

    -25 - 50 ºC

  • Tipo de mecanismo

    Pivoting

  • Versão

    Individual

  • Tensão (V~)

    250 V~

  • Profundidade (mm)

    29.5

Instalação e manutenção

  • Ferramenta de descarnar (mm)

    15

  • Gancho

    Simon 27

  • Instalável em caixa de encastrar

    Universal

  • Tipo de instalação

    Apto para superfície e para encastrar

  • Extração da cobertura

    Unicamente com ferramenta

  • Tipo de ligação do terminal

    Rápido

Norma

  • Norma

    Dir. 2014/35/UE LVD|Dir. 2011/65/UE RoHS + post. mod.|EN 60669-1:2018|EN IEC 63000:2018

Informação sobre logística

  • Produto alto

    0MMT

  • Largura produto

    0MMT

  • Produto profundo

    0MMT

  • Volume produto

    0MMQ

  • Peso líquido

    0.058KGM

  • Peso bruto

    0.058KGM

  • EAN produto

    8421053255735

  • Quantidade de embalagem

    10

  • Embalagem alta

    83MMT

  • Largura embalagem

    165MMT

  • Embalagem profunda

    221MMT

  • Volume embalagem

    3026595MMQ

  • Peso líquido

    0.58KGM

  • Peso bruto

    0.565KGM

  • EAN Embalagem

    8421053003510
