Tampa embelezadora de enchimento para caixa de chão regulável ou tampa de registo 6 elementos cinza Simon 500 Cima

REFERÊNCIA: 52053103-035
PVR: 7,80€/unidade
EMBALAGEM: 10 Unid.s
info_sistemas_compatibles = false Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  6 elementos
Número de módulos:  6 módulos
Acabamento:  Cinza
Disponível em:  2, 4, 6, 8 e 12 elementos
Ampliável:  Não
Disponibilidade de KIT:  Não
Conteúdo da embalagem:  Tampa embelezadora
Observações:  Elemento opcional. Para combinar com a caixa de chão em caso de não instalar o mesmo revestimento do chão.

INFORMAÇÃO TÉCNICA

Dimensões:  154 x 160 mm
Profundidade:  5 mm
Resistência ao calor:  +125 °C (segundo norma IEC 60695-10-2)
Extinguível:  +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:  >5 MOhms a 500 V
Rigidez dielétrica:  Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Índice IP:  4X
Índice IK:  8
RAL:  7011
Material de fabrico:  Termoplástico sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de Produto:  Padrão
Mercado disponível:  CE

NORMA

Norma:  Directive 2014/35/UE LVD + EN 60670-23:2008

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Em chão de pavimento e chão técnico através das caixas de chão reguláveis ou tampas de registo
Tipo de fixação:  Através de parafusos fornecidos
Sentido de instalação:  Horizontal e vertical, de acordo com a instalação da caixa de chão
Extração da tampa:  Unicamente com ferramenta
Intervalo de temperatura durante a instalação:  -5 a +60 °C
Temperatura máxima durante a construção da obra:  +90 °C
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível em caixa expositora:  Sim
Quantidade de embalagem:  10
Unidade medida da caixa:  MM
Alto:  75.000
Largo:  165.000
Profundo:  170.000
Volume da caixa:  3.217
Unidade medida volume da caixa:  CDM
Peso líquido da caixa:  1.110
Peso bruto da caixa:  0.000
Unidade peso da caixa:  KGM
Código EAN:  8421053101520
Disponível em caixa múltipla:  Não
Disponível em palete:  Não

GALERIA

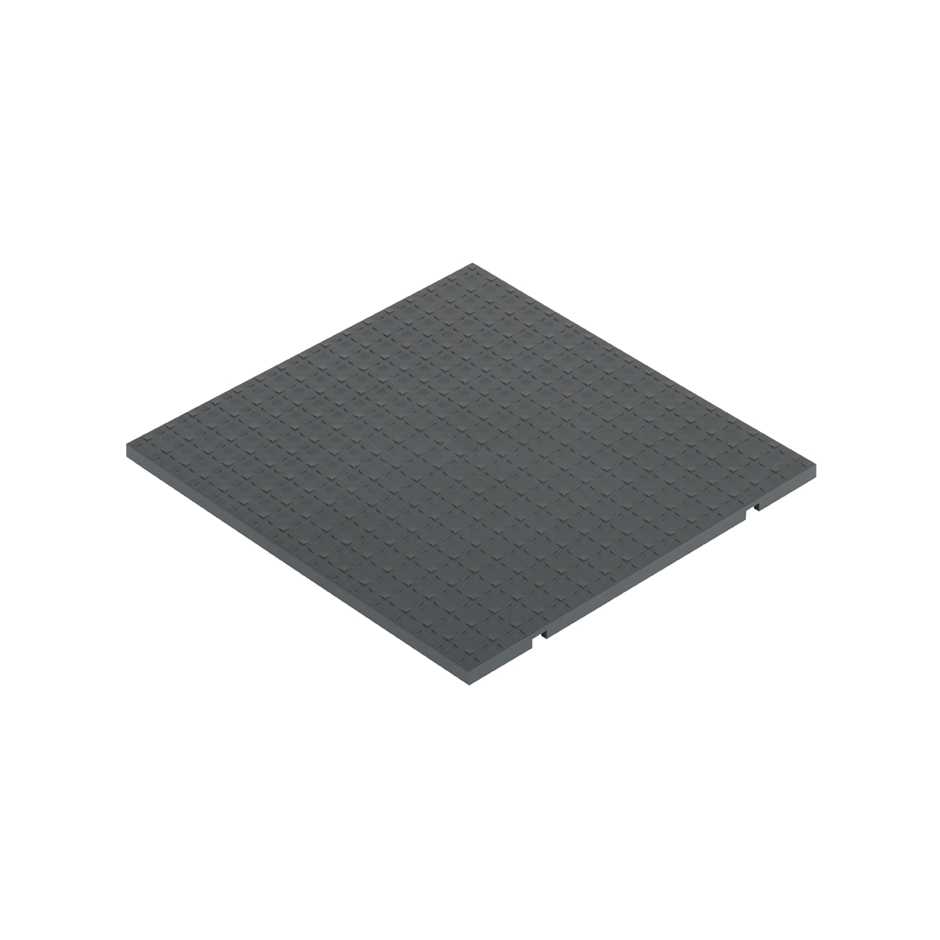

52053103-035-tapa-embellecedora-enrasamiento-caja-suelo-regulable-tapa-registro-instalacion-suelo-pavimento-suelo-tecnico-6-elementos-gris-simon-500-cima-frontal_6.jpg

Vista frontal tampa embelezadora de enchimento para caixa de chão regulável ou tampa de registo de 6 elementos Simon 500 Cima cinza

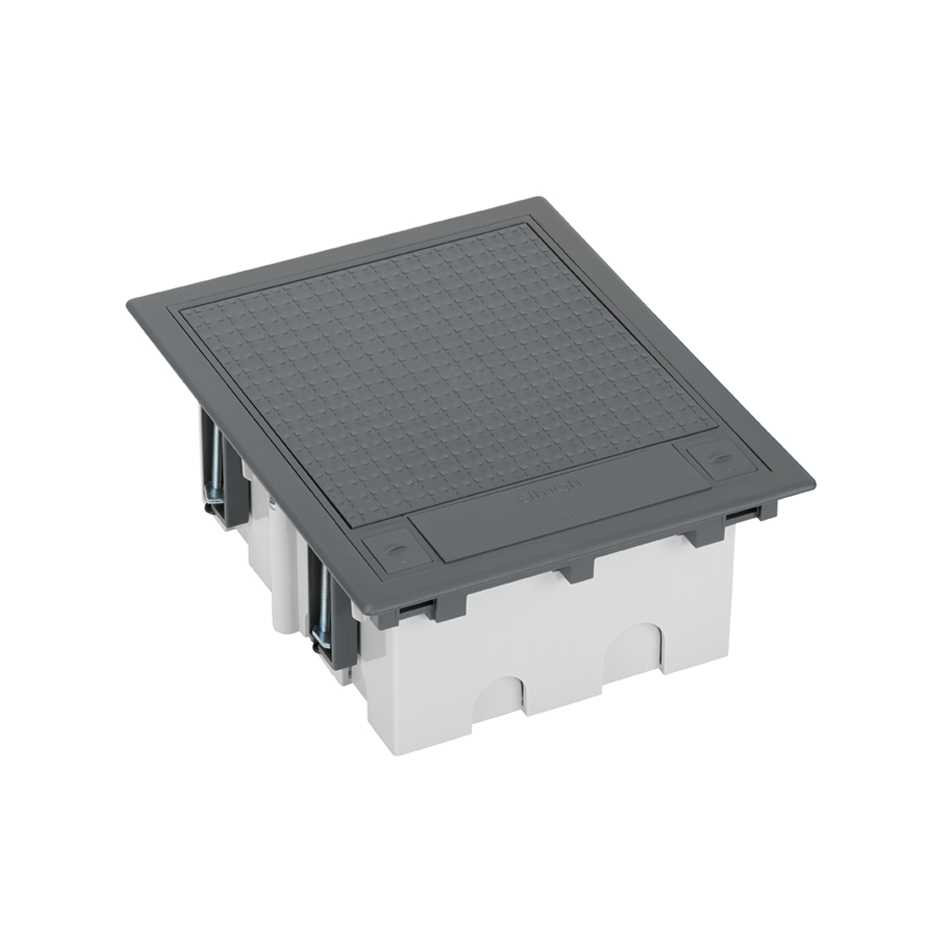

52050103-035-caja-suelo-regulable-6-elementos-instalacion-suelo-tecnico-gris-simon-500-cima-solucion_6.jpg

Esta imagem representa a solução combinada de diferentes referências.

52053103-035-tapa-embellecedora-enrasamiento-caja-suelo-regulable-tapa-registro-instalacion-suelo-pavimento-suelo-tecnico-6-elementos-gris-simon-500-cima-frontal_6.jpg
52050103-035-caja-suelo-regulable-6-elementos-instalacion-suelo-tecnico-gris-simon-500-cima-solucion_6.jpg

MANUAL DE INSTALAÇÃO

manual
Folha de instruções Tampa embelezadora de enchimento para caixa de chão regulável ou tampa de registo 6 elementos cinza Simon 500 Cima TRANSFERIR

PLANO E COTAS

manual
Plano Tampa embelezadora de enchimento para caixa de chão regulável ou tampa de registo 6 elementos cinza Simon 500 Cima TRANSFERIR

SOLUÇÃO DECOMPOSTA

52050103-035-solucion-completa-caja-suelo-profundidad-90-mm-3-el-6-mod-grafito-simon-500-cima-frontal_4.jpg
Combinação de caixa de chão regulável para chão técnico de 6 elementos com bases duplas de ficha schuko, placas de voz e dados e tampa embelezadora de nivelamento Simon 500 Cima cinza PVR: 104.12 €
50000085-030-placa-voz-datos-plana-con-guardapolvo-1-elemento-para-1-conector-rj45-simon-amp-netconnect-beldencdt-brand-rex-ersys-general-cable-adc-krone-molex-ortronics-panduit-rit-y-systimax-blanco-simon-500-cima-frontal_25.jpg
REFERÊNCIA: 50000085-030 PVR: 4.74 €/unidade Placa de voz e dados plana com proteção de pó 1 elemento para 1 RJ45 compatibilidade outros fabricantes branco Simon 500 Cima
52053103-035-tapa-embellecedora-enrasamiento-caja-suelo-regulable-tapa-registro-instalacion-suelo-pavimento-suelo-tecnico-6-elementos-gris-simon-500-cima-frontal_5.jpg
REFERÊNCIA: 52053103-035 PVR: 7.80 €/unidade Tampa embelezadora de enchimento para caixa de chão regulável ou tampa de registo 6 elementos cinza Simon 500 Cima
50010432-030-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-corte-1-click-blanco-simon-500-cima-frontal.jpg
REFERÊNCIA: 50010432-030 PVR: 16.47 €/unidade Base de tomada schuko dupla 16 A 250 V~ com dispositivo de segurança, led e ligação de bornes 1Click® branco Simon 500 Cima
50010432-037-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-corte-1-click-rojo-simon-500-cima-frontal.jpg
REFERÊNCIA: 50010432-037 PVR: 16.47 €/unidade Base de tomada schuko dupla 16 A 250 V~ com dispositivo de segurança, led e ligação de bornes 1Click® vermelho Simon 500 Cima
52050103-035-caja-suelo-regulable-6-elementos-instalacion-suelo-tecnico-gris-simon-500-cima-frontal_5.jpg
REFERÊNCIA: 52050103-035 PVR: 58.64 €/unidade Caixa de chão regulável para 6 elementos em instalação de chão técnico cinza Simon 500 Cima
