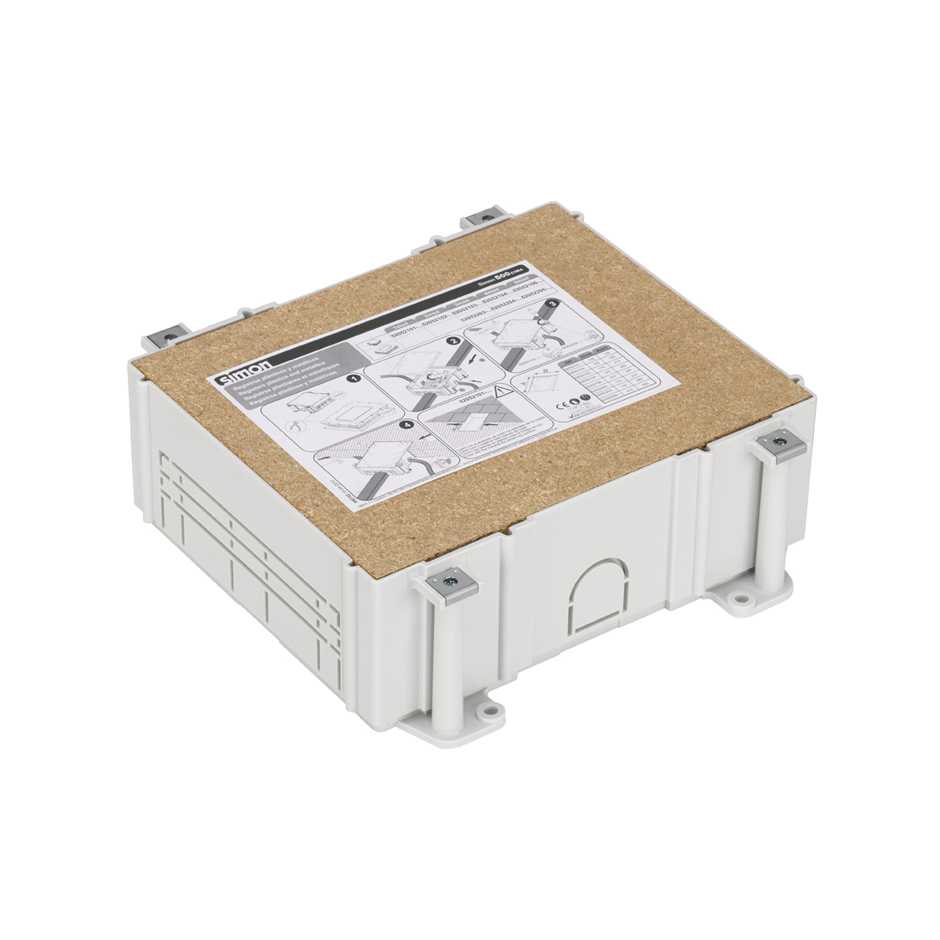

Cuba de plástico para caixa de chão regulável de 6 elementos para instalação em chão de pavimento Simon 500 Cima
REFERÊNCIA:
52052103-035
PVR:
34,02€/unidade
Preço antes de impostos. Taxa actual Nº 103.2
EMBALAGEM:
1Unid.
INFORMAÇÃO BÁSICA
Versão:
6 elementos
Número de módulos:
6 módulos
Terminar:
Cinza
Disponível em:
2, 4, 6, 8 e 12 elementos
Ampliável:
Não
Disponibilidade de KIT:
Não
Conteúdo de embalagem:
Cuba e tampa protetora com manual de instalação
Observações:

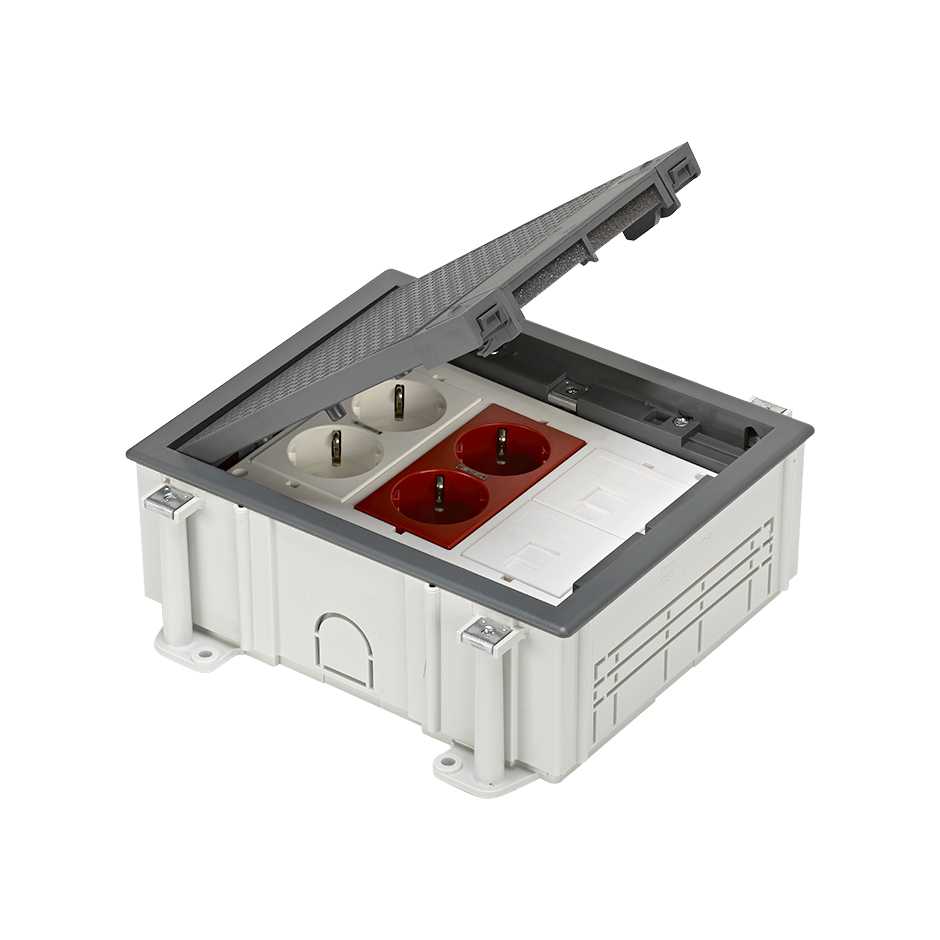

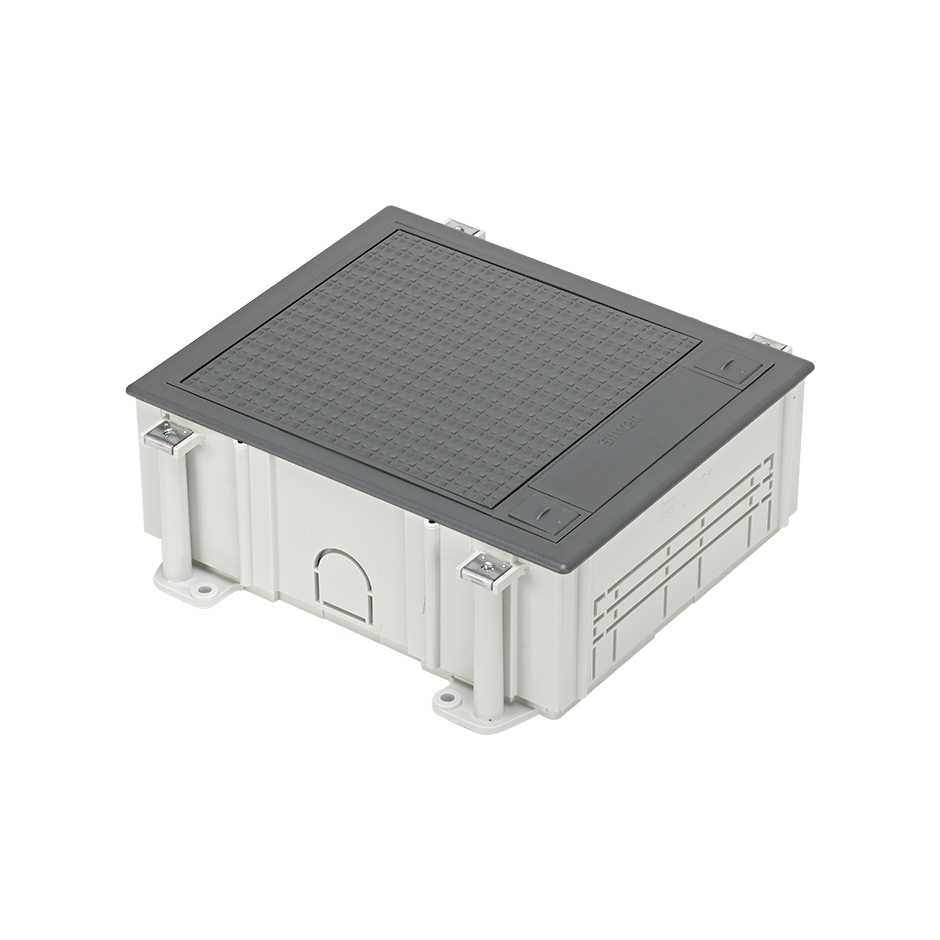

Para completar a instalação do produto, combinar com uma caixa de chão para pavimento de 6 elementos com acabamento cinza (ref.ª 52050003-035) ou com acabamento grafite (ref.ª 52050003-038).
INFORMAÇÃO TÉCNICA
Dimensões:
220 x 227 mm
Profundidade:
80 mm
Escala profundidade de regulação:
Entre 80 e 130 mm
Resistência ao calor:
+125 °C (segundo norma IEC 60695-10-2)
Extinguível:
+850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:
>5 MOhms a 500 V
Rigidez dielétrica:
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Número de entradas laterais:
4
Número de entradas de calha:
2
Dimensões entrada de calha:
De 100 x 20 até 130 x 40 mm
Número de pré-troquéis Ø 30 mm:
2
Parafusos necessários para fixação em forjado:
Mínimo 2 (1 por lado, em diagonal). É recomendado fixar a cuba com 4 parafusos para uma fixação total
Índice IP:
4X
Grade IK:
8
RAL:
Não tem
Material de fabricação:
Termoplástico sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de produto:
Padrão
Mercado disponível:
CE
NORMA
Normativo:
Directive 2014/35/UE LVD + EN 60670-23:2008
INSTALAÇÃO E MANUTENÇÃO
Tipo de instalação:
Especialmente concebida para instalação em chãos de pavimento
Tipo de fixação:
Através de parafusos
Senso de instalação:
Horizontal e vertical
Cota de espaço:
220 x 227 mm
Intervalo de temperatura durante a instalação:
-5 a +60 °C
Temperatura máxima durante a construção da obra:
+90 °C
DADOS LOGÍSTICOS
Disponível na caixa de expositor:
Sim
Quantidade de embalagem:
1
Medição unitária da caixa:
MM
Alta:
80.000
Largura:
224.000
Profundo:
290.000
Volume da caixa:
0.052
Medição unitária da caixa:
HL
Peso líquido da caixa:
0.885
Peso bruto da caixa:
0.000
Unidade de peso da caixa:
KGM
Código EAN:
8421053101735
Disponível em várias caixas:
Não
Quantidade de embalagem múltipla de caixa:
10
Quantidade de medição da unidade de embalagem de múltiplas caixas:
ZCM
Caixa múltipla alta:
0.000
Múltipla caixa de largura:
0.000
Caixa múltipla profunda:
0.000
Volume de caixa múltipla:
0.000
Peso líquido caixa múltipla:
8.850
Peso bruto da caixa múltipla:
0.000
Unidade de peso múltiplo:
KGM
Código EAN da caixa múltipla:
8421053102350
Disponível em Palet:
Não
