Caixa de chão regulável para 12 elementos em instalação de chão técnico grafite Simon 500 Cima

REFERÊNCIA: 52050106-038
PVR: 83,29€/unidade
EMBALAGEM: 1 Unid.
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  12 elementos
Número de módulos:  12 módulos
Acabamento:  Grafite
Disponível em:  2, 4, 6, 8 e 12 elementos
Ampliável:  Não
Disponibilidade de KIT:  Não
Número de posições abertura da tampa:  2
Possibilidade inclusão conectores de ligação rápida pela lateral do envolvente:  Sim
Proteção contra entrada de pó e pequenos objetos:  Sim, graças à inclusão de espuma protetora
Compatibilidade:  Mecanismos Simon 500 CIMA e Simon 27 Play/Simon K45 (através de adaptador específico)
Conteúdo da embalagem:  Caixa de chão, divisória metálica, cabo terra, parafusos e manual de instalação
Observações:  Uma vez configurado e instalado o produto, opcionalmente é possível combinar com a tampa embelezadora de enchimento (ref.ª 52053106-038) caso não seja instalado o mesmo revestimento do chão.

INFORMAÇÃO TÉCNICA

Dimensões:  225 x 310 mm
Profundidade:  92 mm
Carga máxima:  1 800 quilos
Escala profundidade de regulação:  Entre 92 e 120 mm
Espaço livre no interior da caixa com regulação mínima:  29 mm
Espaço livre no interior da caixa com regulação máxima:  57 mm
Gama de atuação de ganchos:  Entre 14 e 54 mm
Elevação do espelho desde nível do chão:  3,2 mm
Dimensões tampa articulada:  200 x 292 x 15 mm
Dimensões personalização tampa de enchimento:  156 x 282 x 8 mm
Resistência ao calor:  +125 °C (segundo norma IEC 60695-10-2)
Extinguível:  +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:  >5 MOhms a 500 V
Rigidez dielétrica:  Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Número de entradas laterais:  14
Número de pré-troquéis Ø 12,5 mm:  4
Número de pré-troquéis Ø 26 mm:  5
Número de orifícios porta-flanges:  16
Imunidade eletromagnética para cablagem VDM:  Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.
Índice IP:  4X
Índice IK:  8
RAL:  7021
Material de fabrico:  Componentes metálicos com isolamento termoplástico autoextinguível e sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de Produto:  Padrão
Mercado disponível:  CE

NORMA

Norma:  Directive 2014/35/UE LVD + EN 60670-23:2008

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Especialmente concebida para instalação em chão técnico
Tipo de fixação:  Através de fixação de garras no abáculo do chão técnico (fornecidas com a caixa de chão)
Sentido de instalação:  Horizontal e vertical, de acordo com o espaço de corte realizado no abáculo de chão técnico
Extração do espelho:  Unicamente com ferramenta
Extração de componentes:  Unicamente com ferramenta
Cota de espaço:  210 x 300 mm
Intervalo de temperatura durante a instalação:  -5 a +60 °C
Temperatura máxima durante a construção da obra:  +90 °C
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

GALERIA

52050106-038-caja-suelo-regulable-12-elementos-instalacion-suelo-tecnico-grafito-simon-500-cima-frontal_6.jpg

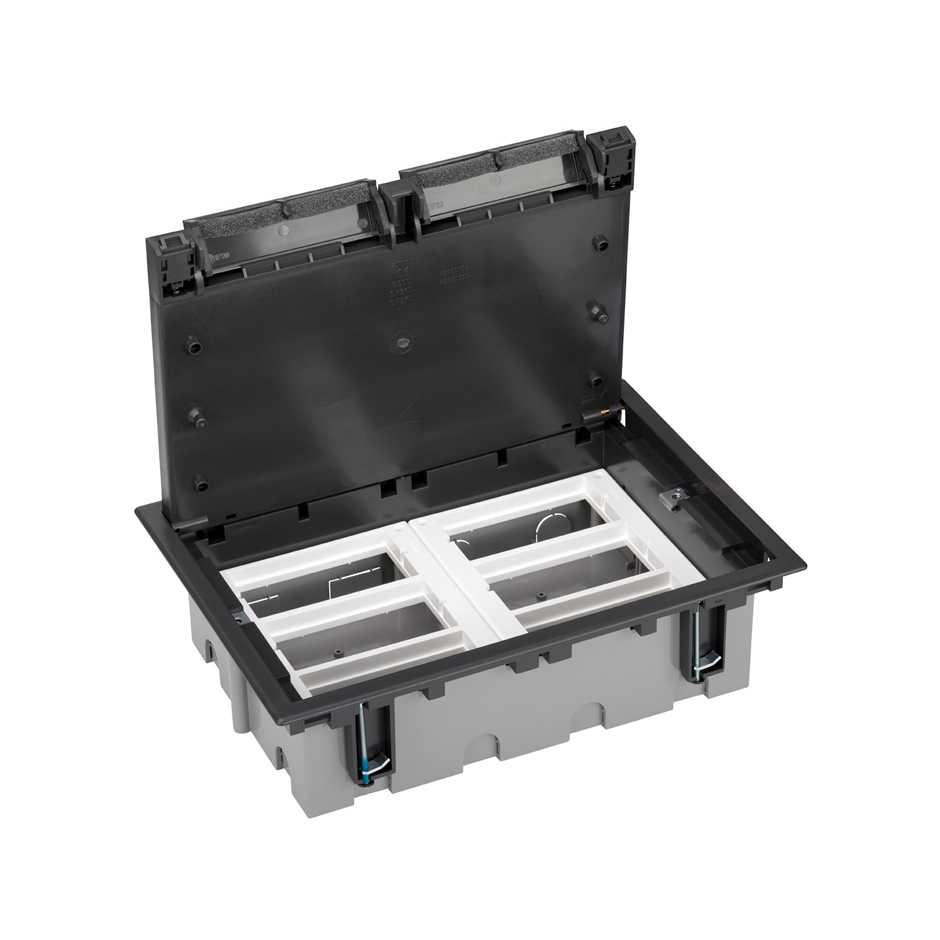

Vista frontal caixa de chão regulável de 12 elementos Simon 500 Cima grafite

52050106-038-caja-suelo-regulable-12-elementos-instalacion-suelo-tecnico-grafito-simon-500-cima-solucion_6.jpg

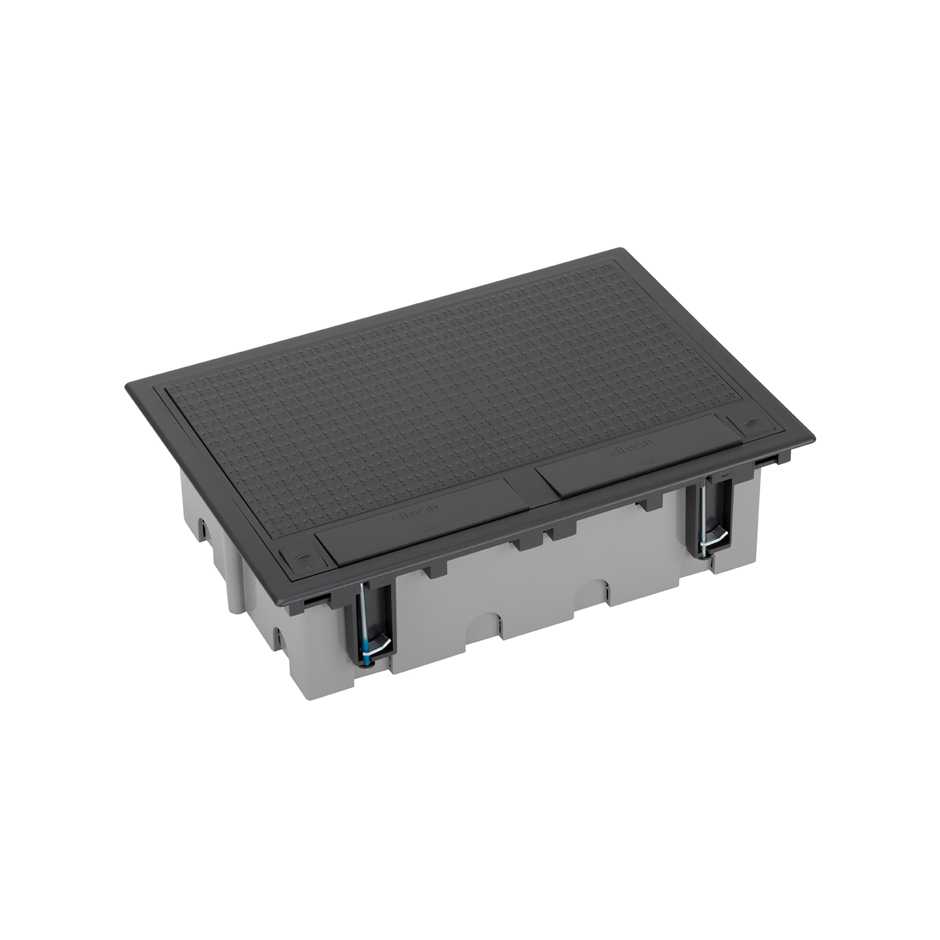

Vista frontal caixa de chão regulável de 12 elementos com tampa embelezadora antiderrapante Simon 500 Cima grafite

52050106-038-caja-suelo-regulable-12-elementos-instalacion-suelo-tecnico-grafito-simon-500-cima-frontal_6.jpg
52050106-038-caja-suelo-regulable-12-elementos-instalacion-suelo-tecnico-grafito-simon-500-cima-solucion_6.jpg

MANUAL DE INSTALAÇÃO

manual
Folha de instruções Caixa de chão regulável para 12 elementos em instalação de chão técnico grafite Simon 500 Cima TRANSFERIR

PLANO E COTAS

manual
Plano Caixa de chão regulável para 12 elementos em instalação de chão técnico grafite Simon 500 Cima TRANSFERIR
