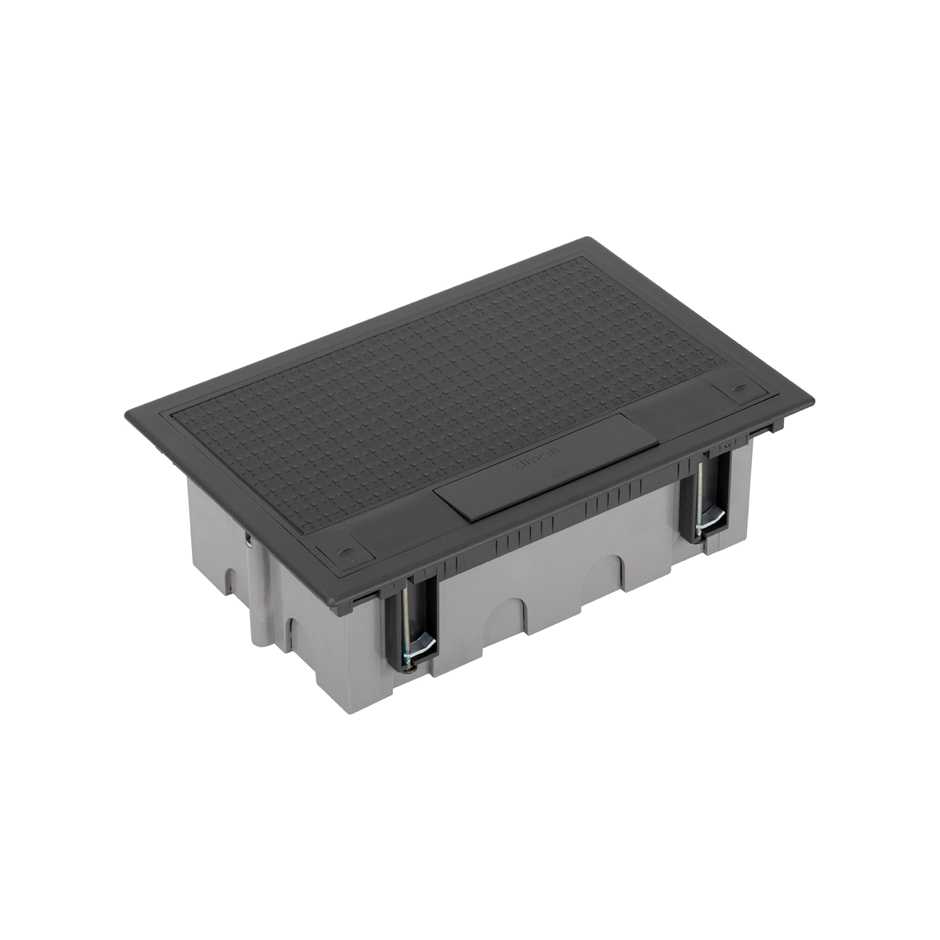

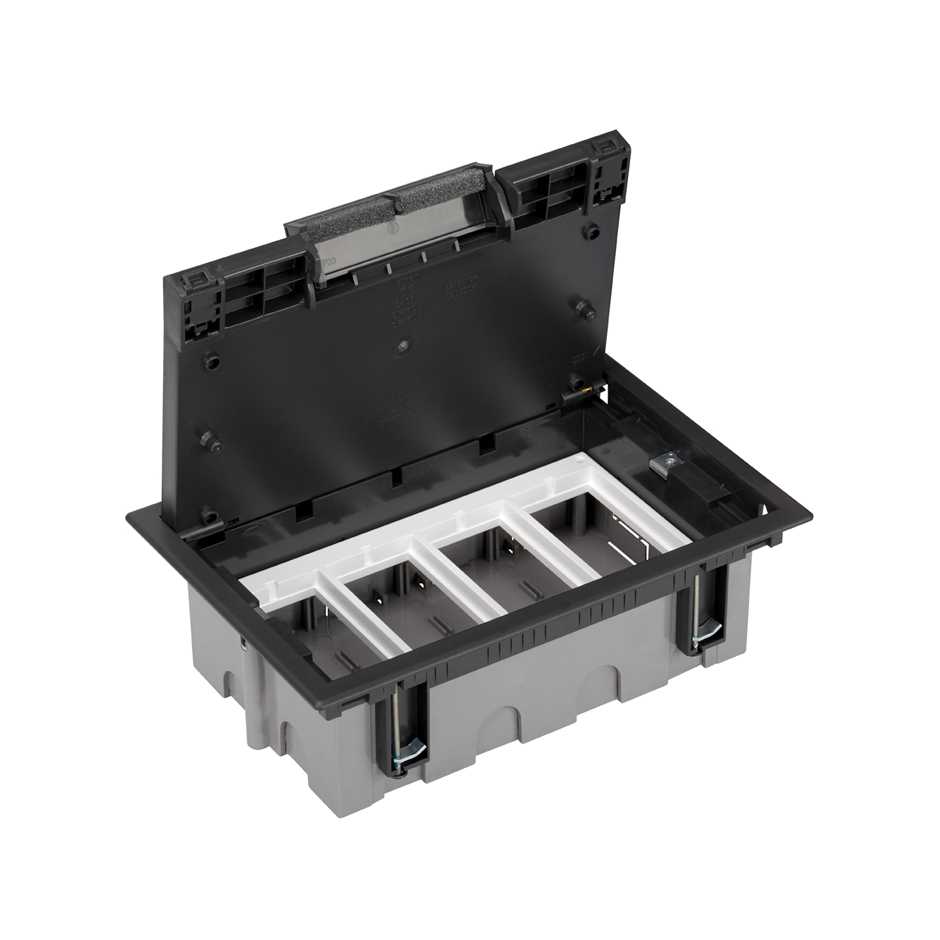

Caixa de chão ajustável para 8 elementos em instalação de piso elevado Simon 500 Cima grafite
Simon 500 Cima
A caixa de chão da gama Simon 500 Cima numa bonita cor cinza, está especialmente desenhada para ser instalada em chão técnico e proporcionar eletricidade a um total de oito elementos. O chão técnico caracteriza-se por encontrar-lhe elevado sobre o pavimento, o que possibilita executar diversas instalações. Nesse sentido, a caixa de chão instala-se de forma muito simples mediante encastramento. Se quer-se integrar o produto totalmente no chão e apostar por seu discrição na divisão onde se localize, pode-se optar por combinar esta caixa com uma tampa embelezadora (ref.52053104-038). A caixa de chão Simon 500 Cima tem dimensões de 187 x 283 milímetros e 92 milímetros de profundidade e está composta de material de termoplástico que conta com o valor acrescentado de ser capaz de não propagar o fogo em caso de incêndio e reduzir a toxicidade do fumo. A tudo isto se acrescenta que o material está totalmente sem halogéneos.
-
Compatibilidade
Mecanismos Simon 500 CIMA e Simon 27 Play/Simon K45 (através de adaptador específico)
-
Observações
Uma vez configurado e instalado o produto, opcionalmente é possível combinar com a tampa embelezadora de enchimento (ref.ª 52053104-038) caso não seja instalado o mesmo revestimento do chão.
-
Acabamento
Grafite
-
Material
Plástico
-
Conteúdo da embalagem
Caixa de chão, divisória metálica, cabo terra, parafusos e manual de instalação
-
Mercado disponível
CE
-
Classificação IK
8
-
Número de orifícios para as abraçadeiras
12
-
Número de orifícios pré-perfurados Ø20 mm
5
-
Número de orifícios pré-perfurados Ø26 mm
5
-
RAL
7021
-
Disponível em
2, 4, 6, 8 e 12 elementos
-
Força dielétrica
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
-
Imunidade eletromagnética para cablagem VDM
Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.
-
Resistência ao calor (º C)
+125 °C (segundo norma IEC 60695-10-2)
-
Resistência do isolamento (V-MΩ)
>5 MOhms a 500 V
-
IP
IP4X
-
Temperatura máxima de funcionamento (ºC)
+90 °C
-
Carga máxima (kg)
1300kg
-
Número de entradas laterais
10
-
Proteção contra o pó e pequenos objetos
Sim, graças à inclusão de espuma protetora
-
Dimensão da secção (mm)
170 x 265 mm
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Versão
8 elementos
-
Profundidade (mm)
92
-
Profundidade do intervalo de ajuste (mm)
92 mm - 120 mm
-
Dimensões (mm)
187 x 283 x 92
-
Elevação do espelho desde o nível do chão (mm)
3.2
-
Dimensões da cobertura articulada (mm)
160 x 256 x 15 mm
-
Espaço livre na caixa interior com ajuste máximo (mm)
57
-
Espaço livre na caixa interior com ajuste mínimo (mm)
29
-
Número de posições de abertura da tampa
2
-
Personalização das dimensões da tampa de encastrar (mm)
118 x 247 x 8 mm
-
Alcance da garra (mm)
Entre 14 e 54 mm
-
Extinção (º C)
+850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
-
Sentido de instalação
Horizontal, Vertical
-
Tipo de instalação
Especialmente concebida para instalação em chão técnico
-
Extração de componentes
Unicamente com ferramenta
-
Desmontagem do espelho
Unicamente com ferramenta
-
Tipo de fixação
Através de fixação de garras no abáculo do chão técnico (fornecidas com a caixa de chão)
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
Directive 2014/35/UE LVD + EN 60670-23:2008
-
Peso líquido
1.61KGM
-
Peso bruto
1.61KGM
-
EAN produto
8421053093009
-
Quantidade de embalagem
1
-
Embalagem alta
95.00MMT
-
Largura embalagem
186.00MMT
-
Embalagem profunda
282.00MMT
-
Volume embalagem
4982940.00MMQ
-
Peso líquido
1.61KGM
-
Peso bruto
0.00KGM
-
EAN Embalagem
8421053093009
