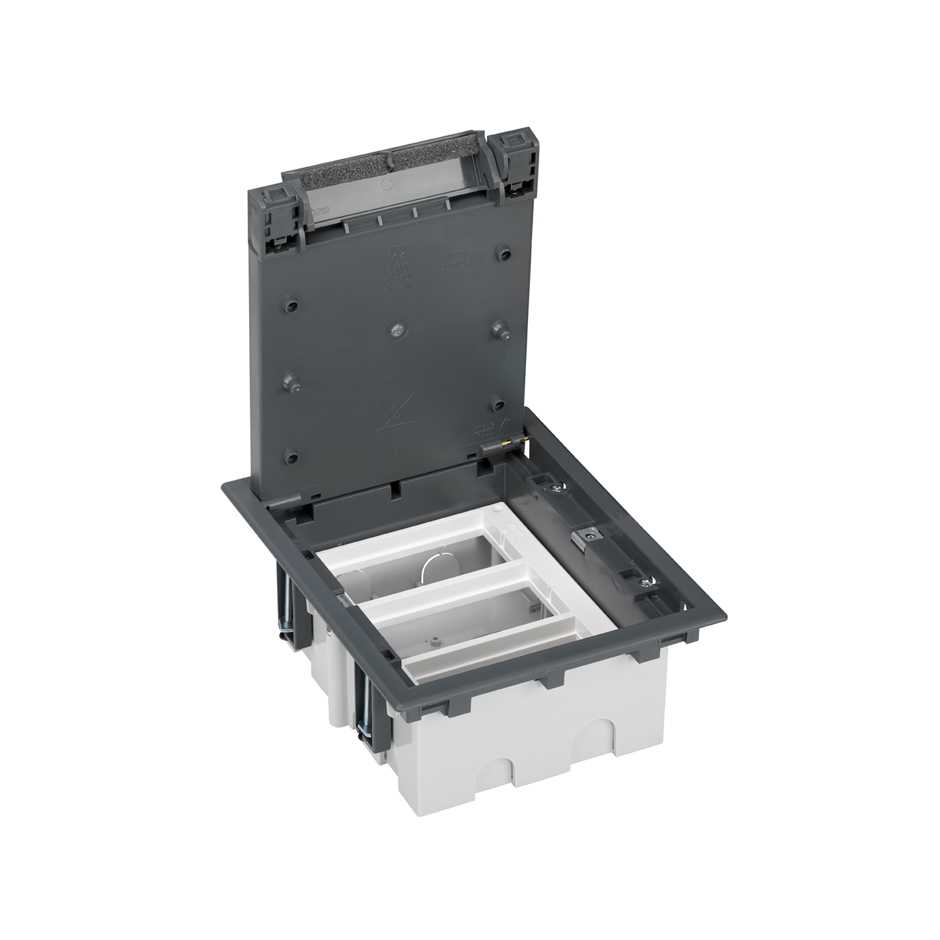

Vista frontal caixa de chão regulável de 6 elementos Simon 500 Cima cinza

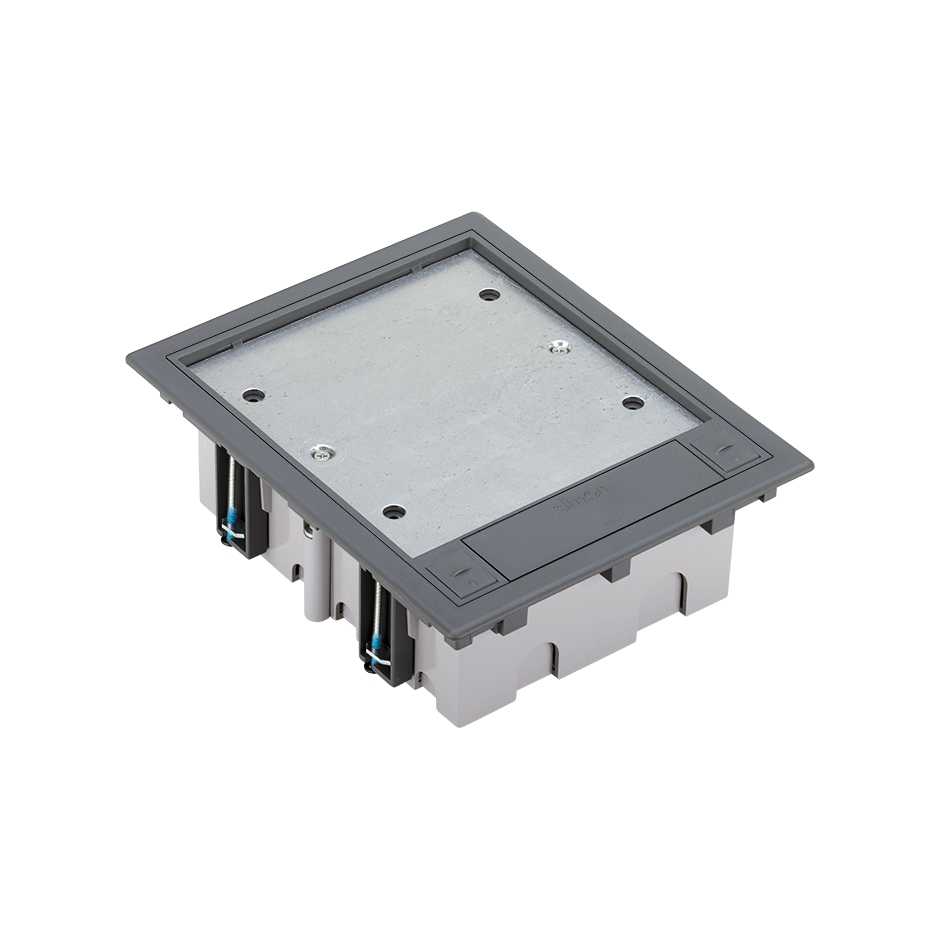

Vista traseira caixa de chão regulável de 6 elementos Simon 500 Cima cinza

Embalagem caixa de chão regulável de 6 elementos Simon 500 Cima cinza

Vista frontal caixa de chão regulável de 6 elementos Simon 500 Cima cinza

Vista traseira caixa de chão regulável de 6 elementos Simon 500 Cima cinza

Embalagem caixa de chão regulável de 6 elementos Simon 500 Cima cinza

Ref
52050003-035

Caixa de chão regulável para 6 elementos em instalação de chão de pavimento cinza Simon 500 Cima

Preço/unidade
A consultar
Quantidade de embalagem
1 Unidade

Transferências disponíveis

Ficha técnica
52050003-035-datasheet-pt-pt.pdf
Manuais de instalação

  1. 990616.pdf [4MB]

Declaração de conformidade

  1. UES0050.pdf [690KB]

Plano

  1. Plano 52050003_3.pdf [1MB]

Necessita de aconselhamento?
Características destacadas
Séries
Simon 500 Cima
Séries compatíveis

Simon 500 Cima

<p class=></p>
Ref
KF601/8
Tampa de aço inoxidável para caixa de piso ajustável com 6 elementos K45
<p class=>Vista frontal placa adaptadora de mecanismos Simon K45 Simon 500 Cima branco</p>
Ref
50012088-030
Placa adaptadora para mecanismos Simon K45 de 1 elemento branco Simon 500 Cima
<p class=>Vista frontal cuba metálica para caixa de chão regulável de 6 elementos Simon 500 Cima</p>
Ref
52052203-033
Cuba metálica para caixa de chão regulável de 6 elementos para instalação em chão de pavimento Simon 500 Cima
<p class=>Vista frontal placa de voz e dados inclinada com proteção de pó para 2 RJ45 branco Simon 500 Cima</p>
Ref
50000086-030
Placa de voz e dados inclinada com proteção de pó 1 elemento para 2 RJ45 branco Simon 500 Cima
<p class=>Vista frontal placa de voz e dados inclinada com proteção de pó para 1 RJ45 branco Simon 500 Cima</p>
Ref
50000081-030
Placa de voz e dados inclinada com proteção de pó 1 elemento para 1 RJ45 branco Simon 500 Cima
<p class=>Vista frontal placa de voz e dados plana com proteção de pó para 2 RJ45 branco Simon 500 Cima</p>
Ref
50000089-030
Placa de voz e dados plana com proteção de pó 1 elemento para 2 RJ45 compatibilidade outros fabricantes branco Simon 500 Cima
<p class=>Vista frontal placa de voz e dados plana com proteção de pó para 1 RJ45 branco Simon 500 Cima</p>
Ref
50000085-030
Placa de voz e dados plana com proteção de pó 1 elemento para 1 RJ45 compatibilidade outros fabricantes branco Simon 500 Cima
<p class=>Vista frontal magnetotérmico bipolar 16 A com placa embelezadora Simon 500 Cima branco</p>
Ref
50000075-030
Magnetotérmico bipolar 16 A de 2 elementos com placa embelezadora branco Simon 500 Cima
<p class=>Vista frontal tampa embelezadora de enchimento para caixa de chão regulável ou tampa de registo de 6 elementos Simon 500 Cima cinza</p>
Ref
52053103-035
Tampa embelezadora de enchimento para caixa de chão regulável ou tampa de registo 6 elementos cinza Simon 500 Cima
<p class=>Vista frontal cuba de plástico para caixa de chão regulável de 6 elementos Simon 500 Cima</p>
Ref
52052103-035
Cuba de plástico para caixa de chão regulável de 6 elementos para instalação em chão de pavimento Simon 500 Cima
<p class=>Vista frontal base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima vermelho</p>
Ref
50010432-037
Base de tomada schuko dupla 16 A 250 V~ com dispositivo de segurança, led e ligação de bornes 1Click® vermelho Simon 500 Cima
<p class=>Vista frontal base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima branco</p>
Ref
50010432-030
Base de tomada schuko dupla 16 A 250 V~ com dispositivo de segurança, led e ligação de bornes 1Click® branco Simon 500 Cima
Informação sobre o Produto
Transferências
Apoio

Elemento de caixa de chão modelo 52050003-035 da gama profissionais de componentes profissionais Simon 500 Cima. Trata-se de uma caixa especialmente desenhada para ser instalada em chão de pavimento ainda que também é adequada sua instalação em chão técnico, facilitando sua montagem em encastrados em pavimento. Versão de caixa de chão regulável para 6 elementos, confecionada em material de plástico e acabamentos em tonalidade cinza. Integra componentes que garantem a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumos. Para uma completa instalação do produto deve combinar-se com uma cuba de plástico (ref.52052103-035) ou com uma tampa embelezadora de enchimento (ref.52052103-035). Suas medidas são 226 x 187 x 76 mm tentando uma fácil adaptação para diferentes ambientes de trabalho profissionais e domésticos, sendo um elemento versátil para conformar e fechar diferentes instalações.

Informação básica

  • Compatibilidade

    Mecanismos Simon 500 CIMA e Simon 27 Play/Simon K45 (através de adaptador específico)

  • Observações

    Para completar a instalação do produto, uma vez configurado, combinar com uma cuba de plástico (ref.ª 52052103-035). Opcionalmente é possível combinar com a tampa embelezadora de nivelamento (ref.ª 52053103-035) caso não seja instalado o mesmo revestimento do chão.

  • Acabamento

    Cinza

  • Material

    Plástico

  • Conteúdo da embalagem

    Caixa de chão, divisória metálica, cabo terra, parafusos e manual de instalação

Informação técnica

  • Mercado disponível

    CE

  • Classificação IK

    8

  • Número de orifícios para as abraçadeiras

    8

  • Número de orifícios pré-perfurados Ø12_5 mm

    8

  • Número de orifícios pré-perfurados Ø20 mm

    2

  • Número de orifícios pré-perfurados Ø26 mm

    2

  • RAL

    7011

  • Disponível em

    2, 4, 6, 8 e 12 elementos

  • Força dielétrica

    Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto

  • Imunidade eletromagnética para cablagem VDM

    Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.

  • Resistência ao calor (º C)

    +125 °C (segundo norma IEC 60695-10-2)

  • Resistência do isolamento (V-MΩ)

    >5 MOhms a 500 V

  • IP

    IP4X

  • Temperatura máxima de funcionamento (ºC)

    +90 °C

  • Carga máxima (kg)

    1700kg

  • Número de entradas laterais

    12

  • Proteção contra o pó e pequenos objetos

    Sim, graças à inclusão de espuma protetora

  • Dimensão da secção (mm)

    170 x 210 mm

  • Intervalo de temperatura durante a instalação (º C)

    -5 a +60 °C

  • Versão

    6 elementos

  • Profundidade (mm)

    76

  • Profundidade do intervalo de ajuste (mm)

    76 mm - 100 mm

  • Dimensões (mm)

    226 x 187 x 76

  • Elevação do espelho desde o nível do chão (mm)

    3.2

  • Dimensões da cobertura articulada (mm)

    199 x 160 x 15 mm

  • Espaço livre na caixa interior com ajuste máximo (mm)

    38

  • Espaço livre na caixa interior com ajuste mínimo (mm)

    13

  • Dimensões para a montagem encastrada do revestimento (mm)

    168 x 206 mm no caso de utilizar cuba metálica

  • Dimensões da bandeja encastrada (mm)

    220 x 227 mm cuba plástica e 363 x 363 mm cuba metálica

Instalação e manutenção

  • Número de posições de abertura da tampa

    2

  • Personalização das dimensões da tampa de encastrar (mm)

    160 x 154 x 8 mm

  • Pode ser instalado numa bandeja

    Plástica y metálica

  • Alcance da garra (mm)

    Entre 14 e 54 mm

  • Extinção (º C)

    +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)

  • Sentido de instalação

    Horizontal e vertical, de acordo com a instalação da cuba de chão

  • Tipo de instalação

    Especialmente concebida para instalação em chão de pavimento, mas também é adequada para instalação em chão técnico

  • Extração de componentes

    Unicamente com ferramenta

  • Desmontagem do espelho

    Unicamente com ferramenta

  • Tipo de fixação

    Através de fixação de garras na cuba de pavimento (fornecidas com a caixa de chão)

  • Manutenção

    Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

Norma

  • Norma

    Directive 2014/35/UE LVD + EN 60670-23:2008

Informação sobre logística

  • Peso líquido

    1.265KGM

  • Peso bruto

    1.265KGM

  • EAN produto

    8421053092750

  • Quantidade de embalagem

    1

  • Embalagem alta

    75MMT

  • Largura embalagem

    200MMT

  • Embalagem profunda

    230MMT

  • Volume embalagem

    3152700MMQ

  • Peso líquido

    1.265KGM

  • Peso bruto

    0KGM

  • EAN Embalagem

    8421053092750
