Kit caixa de chão regulável para chão técnico 6 elementos com 2 fichas duplas e 2 placas 1 RJ45 cinza Simon 500 Cima

REFERÊNCIA: 52006306-030
PVR: 117,41€/unidade
Preço antes de impostos. Taxa actual Nº 103.2
EMBALAGEM: 1Unid.
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  6 elementos
Número de módulos:  6 módulos
Intensidade:  16 A
Tensão:  250 V~
Número de bases:  2 bases duplas para circuitos de corrente padrão
Formato:  Schuko
Tipo de flexão:  Por corte (1 click®)
Número de bornes:  3 entradas e 3 saídas
Número de orifícios de ligação dos condutores por borne:  1 orifício de ligação de condutores para o sistema de ligação de bornes por corte e 2 orifícios de ligação de condutores para o sistema de ligação rápida de bornes
Tipo de acionamento:  Inserção
Função sinalizadora:  Sim
Ligável:  Sim, as bases para um mesmo circuito são fornecidas ligadas entre si.
Número de placas:  2 placas de voz e dados
Tipo de placa:  Plana
Tipo de recorte:  Keystone I, II, ATT®/Avaya®
Número de conectores:  2
Compatível com conectores:  Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 e 216005, Brand-Rex©, Systimax©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© e outros fabricantes com encaixe baseado no formato Keystone.
Janela geral:  Sim
Módulo adaptador RJ45:  Incluídos nas placas de voz e dados
Conetores RJ45:  Não incluídos
Terminar:  Cinza
Ampliável:  Não
Configuração do kit:  2 tomadas elétricas duplas para corrente padrão com formato schuko ligadas entre si
Número de posições abertura da tampa:  2
Possibilidade inclusão conectores de ligação rápida pela lateral do envolvente:  Não
Proteção contra entrada de pó e pequenos objetos:  Sim, graças à inclusão de espuma protetora
Compatibilidade:  Mecanismos Simon 500 CIMA
Conteúdo de embalagem:  Kit, divisória metálica, cabo terra, parafusos e manual de instalação
Observações:  Para completar a instalação do produto, opcionalmente combinar com a tampa embelezadora de nivelamento (ref.ª 52053103-035) caso não seja instalado o mesmo revestimento do chão.

INFORMAÇÃO TÉCNICA

Dimensões:  226 x 187 mm
Profundidade:  92 mm
Carga máxima:  1700 quilos
Escala profundidade de regulação:  Entre 92 e 120 mm
Espaço livre no interior da caixa com regulação mínima:  29 mm
Espaço livre no interior da caixa com regulação máxima:  57 mm
Gama de atuação de ganchos:  Entre 14 e 54 mm
Elevação da estrutura do nível do solo:  3,2 mm
Dimensões tampa articulada:  199 x 160 x 15 mm
Dimensões personalização tampa de enchimento:  160 x 154 x 8 mm
Seção de cabo admitido:  De 1,5 a 2,5 mm
Descarnar cabo necessário:  Não necessário
Consumo do LED indicador:  0,55 mA
Resistência ao calor:  +125 °C (segundo norma IEC 60695-10-2)
Extinguível:  +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:  >5 MOhms a 500 V
Rigidez dielétrica:  Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Número de entradas laterais:  12
Número de pré-troquéis Ø 12,5 mm:  4
Número de pré-troquéis Ø 20 mm:  6
Número de pré-troquéis Ø 26 mm:  2
Número de orifícios porta-flanges:  8
Imunidade eletromagnética para cablagem VDM:  Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.
Índice IP:  4X
Grade IK:  8
RAL:  7011
Material de fabricação:  Componentes metálicos com isolamento termoplástico autoextinguível e sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de produto:  Padrão
Mercado disponível:  CE

NORMA

Normativo:  UNE-EN 60.670-23

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Especialmente concebida para instalação em chão técnico
Tipo de fixação:  Através de fixação de garras no abáculo do chão técnico (fornecidas com a caixa de chão)
Senso de instalação:  Horizontal e vertical
Extração da base:  Unicamente com ferramenta
Extração da placa:  Unicamente com ferramenta
Extração do espelho:  Unicamente com ferramenta
Cota de espaço:  170 x 210 mm
Intervalo de temperatura durante a instalação:  -5 a +60 °C
Temperatura máxima durante a construção da obra:  +90 °C
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível na caixa de expositor:  Sim
Quantidade de embalagem:  1
Alta:  0.000
Largura:  0.000
Profundo:  0.000
Volume da caixa:  0.000
Peso líquido da caixa:  1.490
Peso bruto da caixa:  0.000
Unidade de peso da caixa:  KGM
Código EAN:  8421053112595
Disponível em várias caixas:  Não
Disponível em Palet:  Não

GALERIA

52006306-030-kit-caja-suelo-regulable-suelo-tecnico-6-elementos-2-bases-electricas-dobles-placas-voz-datos-2-conectores-rj45-gris-simon-500-cima-frontal_6.jpg

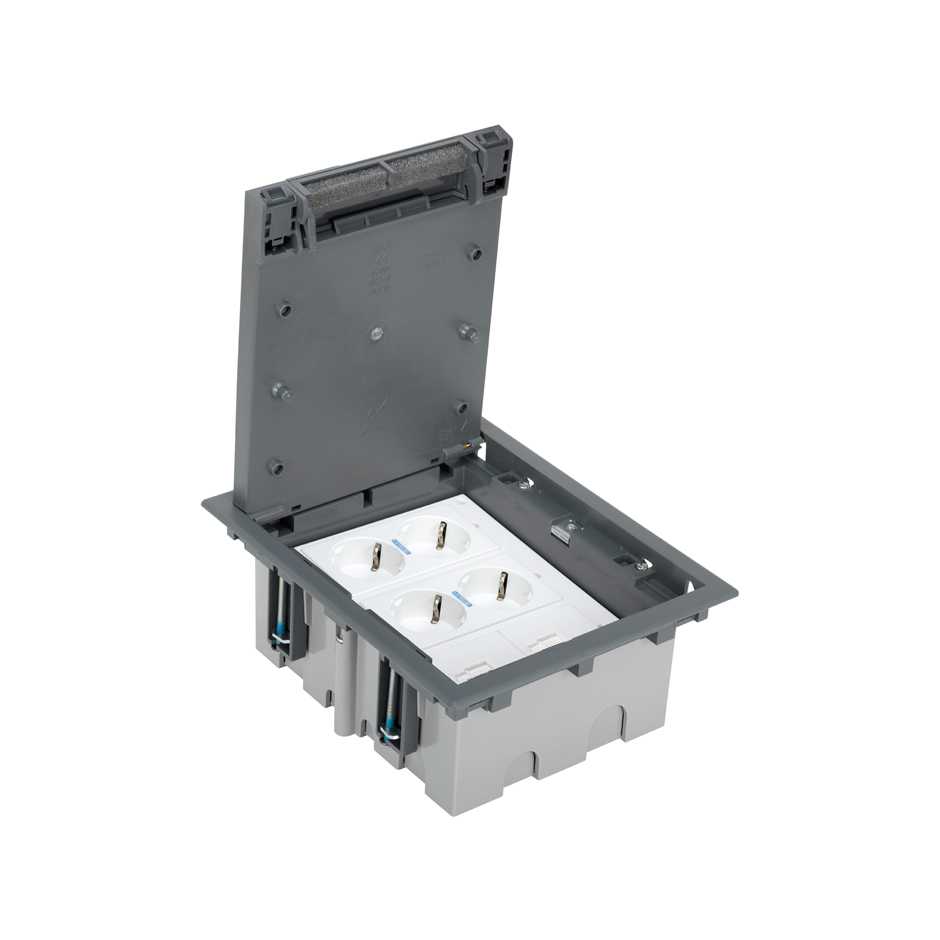

Vista frontal kit caixa de chão regulável para chão técnico de 6 elementos Simon 500 Cima cinza

52006306-030-kit-caja-suelo-regulable-suelo-tecnico-6-elementos-2-bases-electricas-dobles-placas-voz-datos-2-conectores-rj45-gris-simon-500-cima-solucion_6.jpg

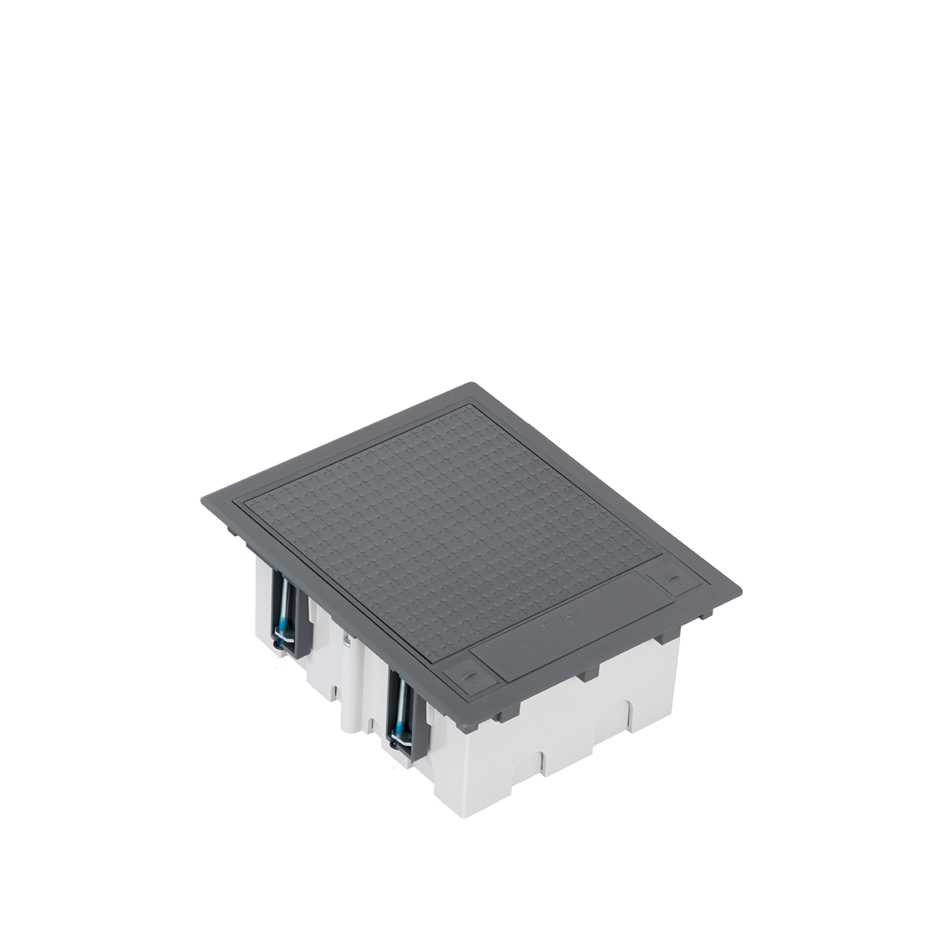

Esta imagem representa a solução combinada de diferentes referências
