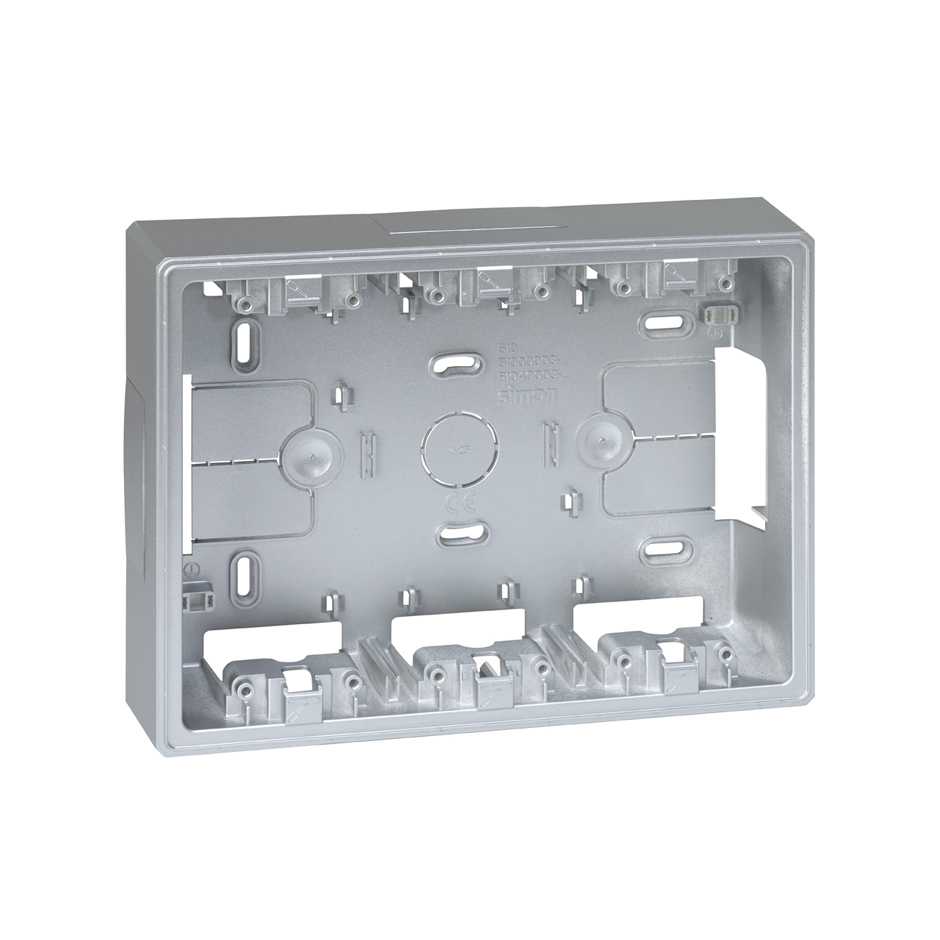

Base caixa de parede de superfície para 3 elementos duplos alumínio Simon 500 Cima

REFERÊNCIA: 51050003-033
PVR: 23,60€/unidade
Preço antes de impostos. Taxa actual Nº 103.2
EMBALAGEM: 1Unid.
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  3 elementos duplos
Número de módulos:  6
Terminar:  Alumínio
Disponível em:  2 e 3 elementos duplos
Disponibilidade de KIT:  Não
Compatibilidade:  Mecanismos Simon 500 Cima e Simon 27 Play/Simon K45 através de adaptador específico
Conteúdo de embalagem:  Base caixa de superfície, buchas de fixação, parafusos e manual de instalação
Observações:  Opcionalmente os bastidores podem ser aparafusados na base da caixa caso seja necessário uma fixação extra.

INFORMAÇÃO TÉCNICA

Dimensões:  223 x 167 mm
Profundidade:  50 mm
Resistência ao calor:  +125 °C (segundo norma IEC 60695-10-2)
Extinguível:  +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:  >5 MOhms a 500 V
Rigidez dielétrica:  Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Número de entradas laterais:  5
Número de pré-troquéis Ø 20 mm:  2
Número de pré-troquéis Ø 25 mm:  1
Número de pré-troquéis 30 x 50 mm:  2
Número de pré-troquéis 40 x 80 mm:  0
Número de orifícios porta-flanges:  10
Número de alojamentos para tomada de terra:  2
Imunidade eletromagnética para cablagem VDM:  Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.
Índice IP:  4X
Grade IK:  7
RAL:  Não tem
Material de fabricação:  Termoplástico sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de produto:  Padrão
Mercado disponível:  CE

NORMA

Normativo:  Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para instalar em parede de superfície
Tipo de fixação:  Através de parafusos fornecidos
Senso de instalação:  Vertical de acordo com o sentido dos mecanismos
Extração de componentes:  Unicamente com ferramenta
Intervalo de temperatura durante a instalação:  -5 a +60 °C
Temperatura máxima durante a construção da obra:  +60 °C
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível na caixa de expositor:  Sim
Quantidade de embalagem:  1
Medição unitária da caixa:  MM
Alta:  90.000
Largura:  170.000
Profundo:  230.000
Volume da caixa:  3.519
Medição unitária da caixa:  CDM
Peso líquido da caixa:  0.391
Peso bruto da caixa:  0.000
Unidade de peso da caixa:  KGM
Código EAN:  8421053101247
Disponível em várias caixas:  Não
Disponível em Palet:  Não

GALERIA


Aplicação base caixa de parede de superfície alumínio em escritório

51050003-033-base-caja-pared-superficie-6-elementos-aluminio-simon-500-cima-frontal_8.jpg

Vista frontal base caixa de parede de superfície para 3 elementos duplos Simon 500 Cima alumínio

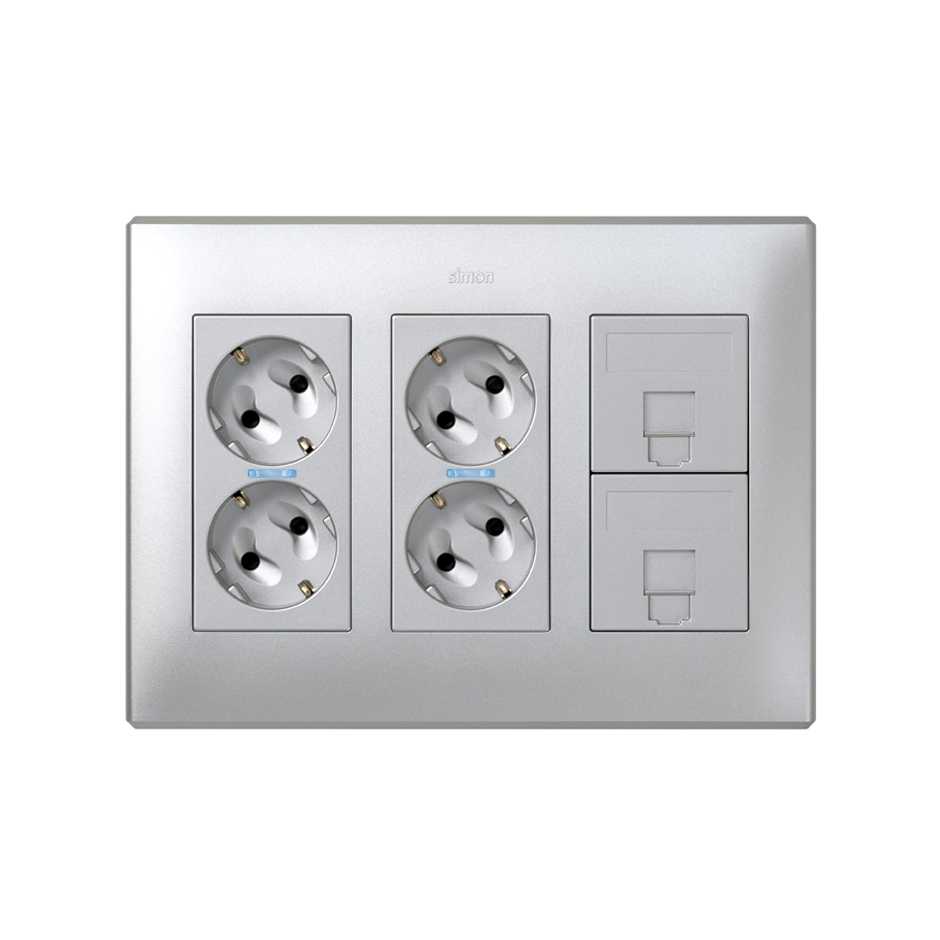

solucion-bases-dobles-placas-voz-datos-pared-superficie-aluminio-simon-500-cima_8.jpg
