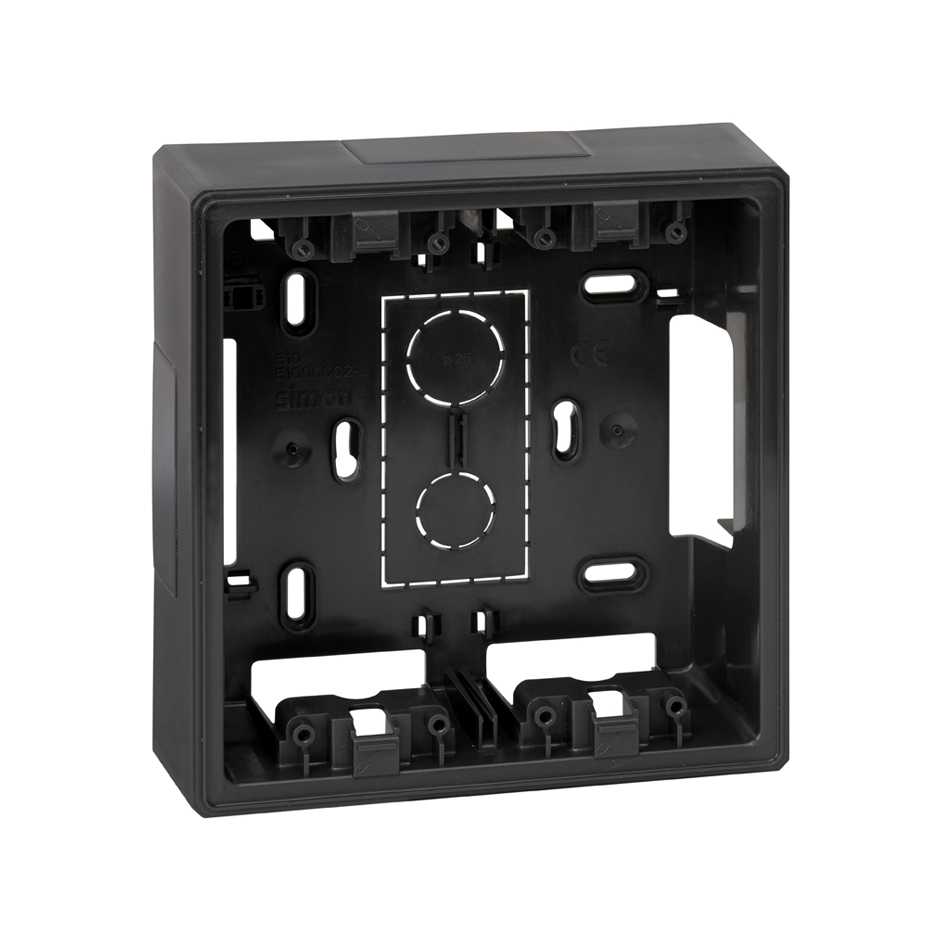

Base caixa de parede de superfície para 2 elementos duplos grafite Simon 500 Cima
REFERÊNCIA:
51050002-038
PVR:
8,29€/unidade
Preço antes de impostos. Taxa actual Nº 103.2
EMBALAGEM:
1Unid.
INFORMAÇÃO BÁSICA
Versão:
2 elementos duplos
Número de módulos:
4
Terminar:
Grafite
Disponível em:
2 e 3 elementos duplos
Disponibilidade de KIT:
Não
Compatibilidade:
Mecanismos Simon 500 Cima e Simon 27 Play/Simon K45 através de adaptador específico
Conteúdo de embalagem:
Base caixa de superfície, buchas de fixação, parafusos e manual de instalação
Observações:
Opcionalmente os bastidores podem ser aparafusados na base da caixa caso seja necessário uma fixação extra.
INFORMAÇÃO TÉCNICA
Dimensões:
160 x 167 mm
Profundidade:
50 mm
Resistência ao calor:
+125 °C (segundo norma IEC 60695-10-2)
Extinguível:
+850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:
>5 MOhms a 500 V
Rigidez dielétrica:
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Número de entradas laterais:
5
Número de pré-troquéis Ø 20 mm:
1
Número de pré-troquéis Ø 25 mm:
1
Número de pré-troquéis 30 x 50 mm:
0
Número de pré-troquéis 40 x 80 mm:
1
Número de orifícios porta-flanges:
6
Número de alojamentos para tomada de terra:
1
Imunidade eletromagnética para cablagem VDM:
Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.
Índice IP:
4X
Grade IK:
7
RAL:
7021
Material de fabricação:
Termoplástico sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de produto:
Padrão
Mercado disponível:
CE
NORMA
Normativo:
Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2
INSTALAÇÃO E MANUTENÇÃO
Tipo de instalação:
Apto para instalar em parede de superfície
Tipo de fixação:
Através de parafusos fornecidos
Senso de instalação:
Vertical de acordo com o sentido dos mecanismos
Extração de componentes:
Unicamente com ferramenta
Intervalo de temperatura durante a instalação:
-5 a +60 °C
Temperatura máxima durante a construção da obra:
+60 °C
Manutenção:
Limpar com um pano suave e seco.
Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
DADOS LOGÍSTICOS
Disponível na caixa de expositor:
Sim
Quantidade de embalagem:
1
Medição unitária da caixa:
MM
Alta:
75.000
Largura:
165.000
Profundo:
170.000
Volume da caixa:
2.104
Medição unitária da caixa:
CDM
Peso líquido da caixa:
0.436
Peso bruto da caixa:
0.000
Unidade de peso da caixa:
KGM
Código EAN:
8421053101193
Disponível em várias caixas:
Não
Disponível em Palet:
Não
