Espelho para parede de encastrar com tampa articulada e bastidores para 4 elementos duplos alumínio Simon 500 Cima

REFERÊNCIA: 51040104-033
PVR: 58,45€/unidade
EMBALAGEM: 1 Unid.
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  4 elementos duplos
Número de módulos:  8
Acabamento:  Alumínio
Disponível em:  3 e 4 elementos duplos
Disponibilidade de KIT:  Não
Compatibilidade:  Mecanismos Simon 500 Cima e Simon 27 Play/Simon K45 através de adaptador específico
Conteúdo da embalagem:  Espelho de parede de encastrar, bastidores, divisória metálica, cabo terra e manual de instalação
Observações:  Opcionalmente os bastidores podem ser aparafusados na caixa caso seja necessário uma fixação extra.

INFORMAÇÃO TÉCNICA

Dimensões:  284 x 164 mm
Profundidade:  21 mm
Resistência ao calor:  +125 °C (segundo norma IEC 60695-10-2)
Extinguível:  +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:  >5 MOhms a 500 V
Rigidez dielétrica:  Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Imunidade eletromagnética para cablagem VDM:  Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.
Índice IP:  4X
Índice IK:  7
RAL:  Não tem
Material de fabrico:  Termoplástico sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de Produto:  Padrão
Mercado disponível:  CE

NORMA

Norma:  Directive 2014/35/UE LVD + EN 60670-1:2005

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para instalar encastrado em parede
Tipo de fixação:  Através de encaixe direto na caixa selecionada (não requer a utilização de ferramentas para a sua fixação)
Sentido de instalação:  Vertical de acordo com o sentido dos mecanismos
Instalável em caixa de encastrar:  Específico Simon 500 Cima
Extração do espelho:  Unicamente com ferramenta
Extração de componentes:  Unicamente com ferramenta
Cota de espaço:  141 x 262 mm (* para instalação encastrada na parede)
Distância entre caixas de encastrar para alinhamento ótimo:  22 mm
Intervalo de temperatura durante a instalação:  -5 a +60 °C
Temperatura máxima durante a construção da obra:  +90 °C
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

GALERIA


Aplicação espelho de parede de encastrar alumínio em escritório

51040104-033-marco-pared-empotrar-tapa-abatible-8-elementos-aluminio-simon-500-cima-frontal_8.jpg

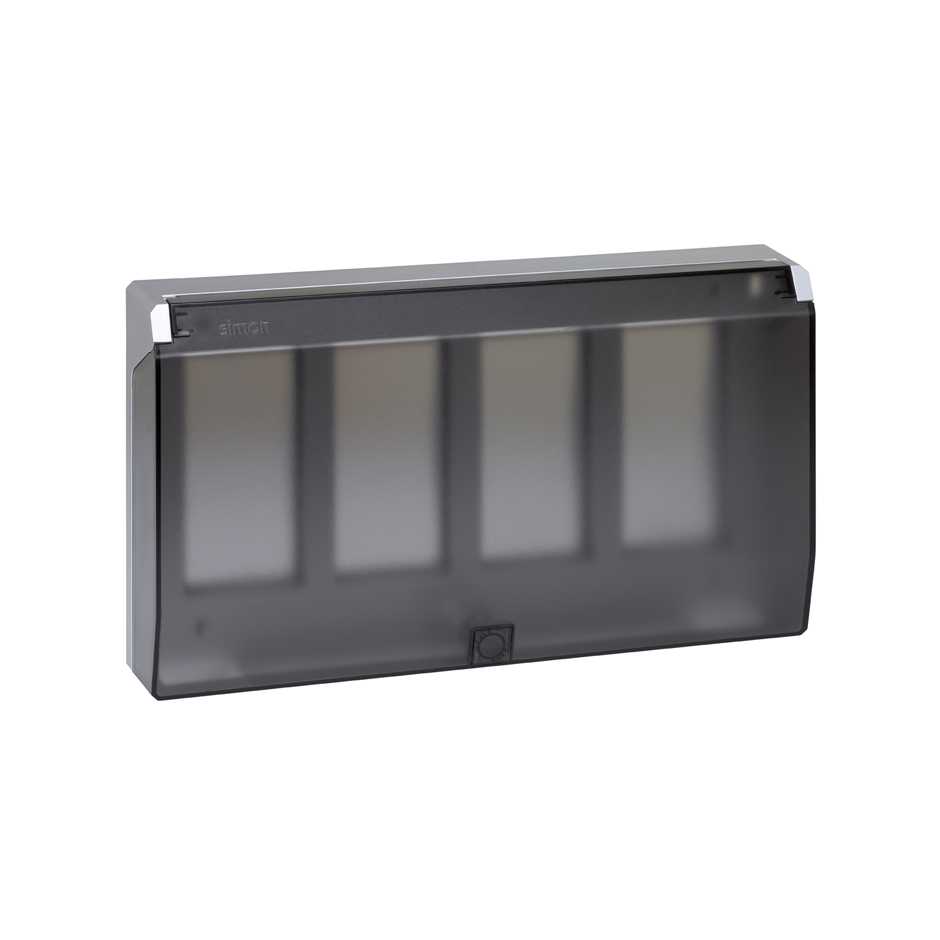

Vista frontal espelho para parede de encastrar com tampa articulada e bastidores para 4 elementos duplos Simon 500 Cima alumínio
