Ref
51020701-039

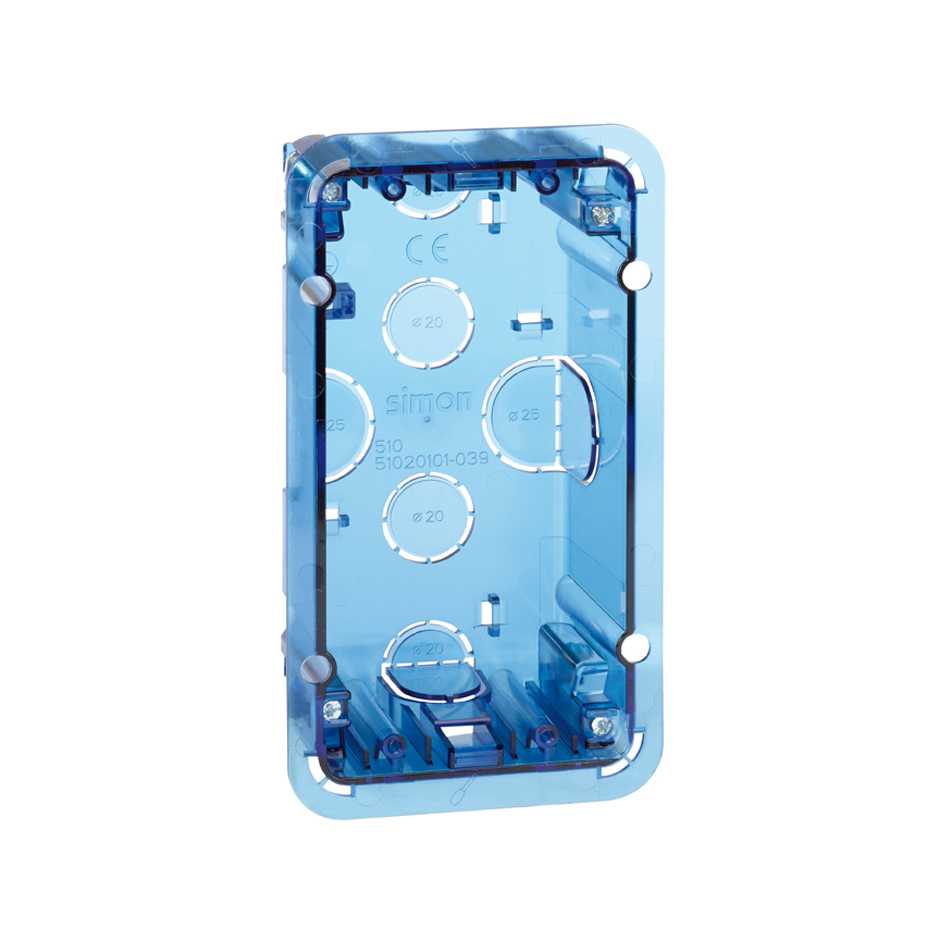

Caixa de parede de encastrar para 1 elemento duplo fornecida em embalagem múltipla Simon 500 Cima

Preço/unidade
A consultar
Quantidade de embalagem
10 Unidades

Transferências disponíveis

Manuais de instalação
Declaração de conformidade
Diagrama técnico
Características destacadas
Séries
Simon 500 Cima
Séries compatíveis

Simon 500 Cima

Modelo de Caixa de parede 51020701-039 da gama Simon 500 Cima, adequado para todo o tipo de instalações e ambientes de trabalho profissionais e domésticos. Trata-se de um elemento para facilitar a montagem em encastrados de parede, sua instalação e a versatilidade em o seu uso. Trata-se da versão para dois elementos e apresenta-se em embalagem múltipla Simon 500 Cima, integra materiais em plástico. Caracteriza-se por possuir componentes de termoplástico sem halogéneos, capaz de minimizar de maneira importante o risco em situações de chama ou emissão de fumos. Trata-se de um elemento que garante a máxima segurança de certificação profissional. Apresenta dimensões de 73 x 141 x 50 mm com uma profundidade de 50 mm, adequadas para diferentes superfícies e localizações profissionais. Compatível com diferentes tipos de elementos de gama Simon Cima 500.

Informação básica
  • Compatibilidade

    Mecanismos Simon 500 Cima e Simon 27 Play/Simon K45 através de adaptador específico

  • Observações

    A caixa de encastrar pode ser utilizada como modelo durante a instalação graças às guias para marcar o perímetro da caixa

  • Material

    Plástico

  • Conteúdo da embalagem

    Caixa de parede de encastrar, tampa protetora para caixa e película para cobrir pré-cortes da caixa

Informação técnica
  • Mercado disponível

    CE

  • Classificação IK

    7

  • Número de orifícios para as abraçadeiras

    4

  • Número de orifícios pré-perfurados Ø20 mm

    4

  • Número de orifícios pré-perfurados Ø25 mm

    2

  • Disponível em

    1, 2, 3, 4 e 6 elementos duplos

  • Força dielétrica

    Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto

  • Imunidade eletromagnética para cablagem VDM

    Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.

  • Resistência ao calor (º C)

    +125 °C (segundo norma IEC 60695-10-2)

  • Resistência do isolamento (V-MΩ)

    >5 MOhms a 500 V

  • IP

    IP4X

  • Temperatura máxima de funcionamento (ºC)

    +90 °C

  • Número de estruturas para ligação à terra

    1

  • Número de módulos

    2

  • Número de entradas laterais

    2

  • Dimensão da secção (mm)

    73 x 141 mm

  • Intervalo de temperatura durante a instalação (º C)

    -5 a +60 °C

  • Versão

    1 elemento duplo

  • Profundidade (mm)

    50

  • Dimensões (mm)

    75 x 143 x 50

  • Distância entre caixas de encastrar para um alinhamento ideal (mm)

    22 mm

Instalação e manutenção
  • Alcance da garra (mm)

    Entre 4 e 30 mm

  • Extinção (º C)

    +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)

  • Sentido de instalação

    Vertical de acordo com o sentido dos mecanismos

  • Tipo de instalação

    Apto para instalar encastrado em parede

  • Extração de componentes

    Unicamente com ferramenta

  • Tipo de fixação

    Através de garras incluídas no envolvente em combinação de produtos agregados, aglomerantes, aditivos…

  • Manutenção

    Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

Norma
  • Norma

    Directive 2014/35/UE LVD + EN 60670-1:2005

Informação sobre logística
  • Produto alto

    26MMT

  • Largura produto

    58MMT

  • Produto profundo

    86MMT

  • Volume produto

    129688MMQ

  • Peso líquido

    1.143KGM

  • Peso bruto

    1.143KGM

  • Quantidade de embalagem

    10

  • Embalagem alta

    26MMT

  • Largura embalagem

    58MMT

  • Embalagem profunda

    86MMT

  • Volume embalagem

    8.95MMQ

  • Peso líquido

    11.43KGM

  • Peso bruto

    0KGM

  • EAN Embalagem

    8421053114087
