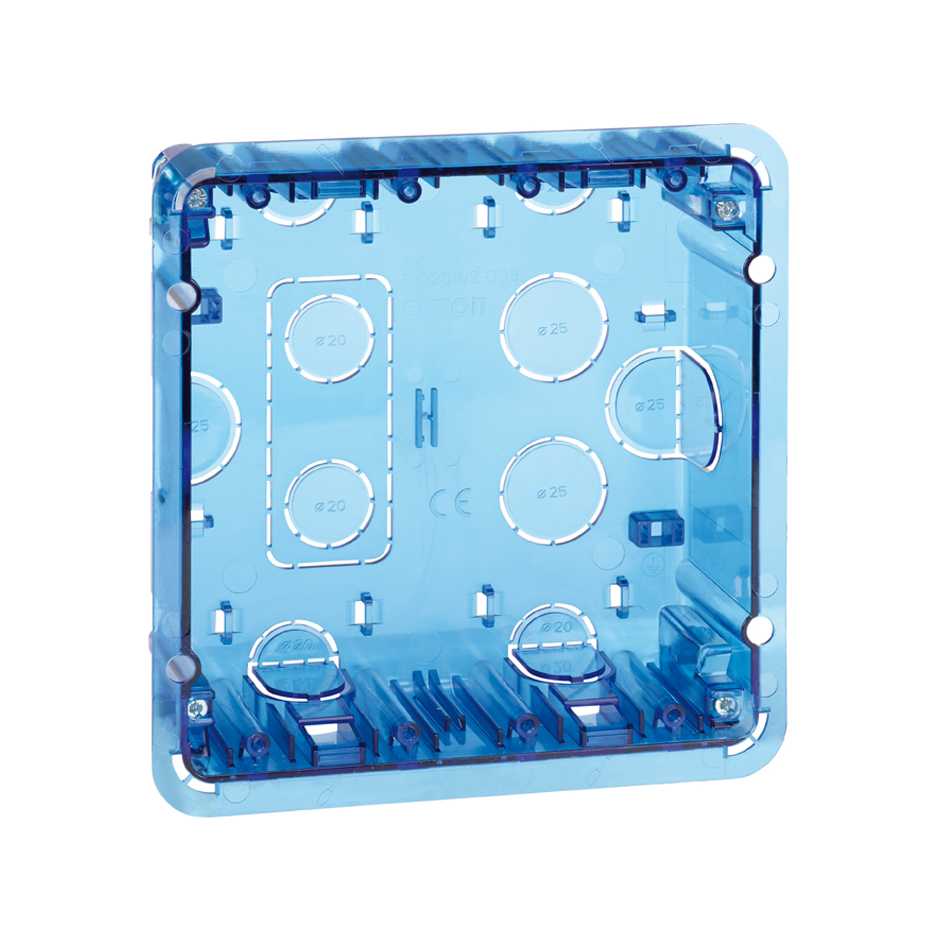

Vista frontal caixa de parede de encastrar para 2 elementos duplos Simon 500 Cima

Ref
51020102-039

Caixa de parede de encastrar para 2 elemento duplos Simon 500 Cima

Preço/unidade
A consultar
Quantidade de embalagem
1 Unidade

Transferências disponíveis

Manuais de instalação
Declaração de conformidade
Características destacadas
Séries
Simon 500 Cima
Séries compatíveis

Simon 500 Cima

Um dos produtos mais procurados para ser incluído em projetos da obra nova ou reforma em todo o tipo de habitações é a Caixa de parede de encastrar para quatro elementos incluída na série Simon 500 Cima com a sua qualidade e design juntamente com um preço muito competitivo são a sua melhor garantia.

Esta caixa de parede para encastrar foi fabricada com materiais com compostos termoplásticos sem halogéneos que garantem a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumos. As suas dimensões são 135 x 141 x 50 mm. Com uma capacidade para 2, 4, 6, 8 e 12 elementos, a fácil manutenção de sua estrutura permite evitar a oxidação da mesma perante condições ambientais com altas temperaturas, bem como a deterioração própria que tem lugar com a passagem do tempo.

Informação básica
  • Compatibilidade

    Mecanismos Simon 500 Cima e Simon 27 Play/Simon K45 através de adaptador específico

  • Observações

    A caixa de encastrar pode ser utilizada como modelo durante a instalação graças às guias para marcar o perímetro da caixa

  • Material

    Plástico

  • Conteúdo da embalagem

    Caixa de parede de encastrar, tampa protetora para caixa e película para cobrir pré-cortes da caixa

Informação técnica
  • Mercado disponível

    CE

  • Classificação IK

    7

  • Número de orifícios para as abraçadeiras

    10

  • Número de orifícios pré-perfurados 30 x 70 mm

    1

  • Número de orifícios pré-perfurados Ø20 mm

    6

  • Número de orifícios pré-perfurados Ø25 mm

    4

  • Disponível em

    1, 2, 3, 4 e 6 elementos duplos

  • Força dielétrica

    Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto

  • Imunidade eletromagnética para cablagem VDM

    Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.

  • Resistência ao calor (º C)

    +125 °C (segundo norma IEC 60695-10-2)

  • Resistência do isolamento (V-MΩ)

    >5 MOhms a 500 V

  • IP

    IP4X

  • Temperatura máxima de funcionamento (ºC)

    +90 °C

  • Número de estruturas para ligação à terra

    2

  • Número de módulos

    4

  • Número de entradas laterais

    2

  • Dimensão da secção (mm)

    141 x 135 mm

  • Intervalo de temperatura durante a instalação (º C)

    -5 a +60 °C

  • Versão

    2 elementos duplos

  • Profundidade (mm)

    50

  • Dimensões (mm)

    138 x 143 x 50

  • Distância entre caixas de encastrar para um alinhamento ideal (mm)

    22 mm

Instalação e manutenção
  • Alcance da garra (mm)

    Entre 4 e 30 mm

  • Extinção (º C)

    +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)

  • Sentido de instalação

    Vertical de acordo com o sentido dos mecanismos

  • Tipo de instalação

    Apto para instalar encastrado em parede

  • Extração de componentes

    Unicamente com ferramenta

  • Tipo de fixação

    Através de garras incluídas no envolvente em combinação de produtos agregados, aglomerantes, aditivos…

  • Manutenção

    Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

Norma
  • Norma

    Directive 2014/35/UE LVD + EN 60670-1:2005

Informação sobre logística
  • Peso líquido

    0.195KGM

  • Peso bruto

    0.195KGM

  • EAN produto

    8421053091869

  • Quantidade de embalagem

    1

  • Embalagem alta

    52MMT

  • Largura embalagem

    150MMT

  • Embalagem profunda

    160MMT

  • Volume embalagem

    1.248DMQ

  • Peso líquido

    0.195KGM

  • Peso bruto

    0KGM

  • EAN Embalagem

    8421053091869
