Espelho para parede de encastrar e bastidores para 2 elementos duplos grafite Simon 500 Cima

REFERÊNCIA: 51010102-038
PVR: 15,19€/unidade
Preço antes de impostos. Taxa actual Nº 103.2
EMBALAGEM: 10Unid.s
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  2 elementos duplos
Número de módulos:  4
Terminar:  Grafite
Disponível em:  1, 2, 3, 4 e 6 elementos duplos
Disponibilidade de KIT:  Sim
Compatibilidade:  Mecanismos Simon 500 Cima e Simon 27 Play/Simon K45 através de adaptador específico
Conteúdo de embalagem:  Espelho de parede de encastrar, bastidores, divisória metálica, cabo terra e manual de instalação
Observações:  Opcionalmente os bastidores podem ser aparafusados na caixa caso seja necessário uma fixação extra.

INFORMAÇÃO TÉCNICA

Dimensões:  157 x 164 mm
Profundidade:  21 mm
Resistência ao calor:  +125 °C (segundo norma IEC 60695-10-2)
Extinguível:  +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:  >5 MOhms a 500 V
Rigidez dielétrica:  Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Imunidade eletromagnética para cablagem VDM:  Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.
Índice IP:  4X
Grade IK:  7
RAL:  7021
Material de fabricação:  Termoplástico sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de produto:  Padrão
Mercado disponível:  CE

NORMA

Normativo:  Directive 2014/35/UE LVD + EN 60670-1:2005

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para instalar encastrado em parede
Tipo de fixação:  Através de encaixe direto na caixa selecionada (não requer a utilização de ferramentas para a sua fixação)
Senso de instalação:  Vertical de acordo com o sentido dos mecanismos
Entrangable em caixa de embutido:  Específico Simon 500 Cima
Extração do espelho:  Unicamente com ferramenta
Extração de componentes:  Unicamente com ferramenta
Cota de espaço:  141 x 135 mm
Distância entre caixas de encastrar para alinhamento ótimo:  22 mm
Intervalo de temperatura durante a instalação:  -5 a +60 °C
Temperatura máxima durante a construção da obra:  +90 °C
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível na caixa de expositor:  Sim
Quantidade de embalagem:  10
Medição unitária da caixa:  MM
Alta:  170.000
Largura:  165.000
Profundo:  325.000
Volume da caixa:  9.116
Medição unitária da caixa:  CDM
Peso líquido da caixa:  1.600
Peso bruto da caixa:  0.000
Unidade de peso da caixa:  KGM
Código EAN:  8421053091760
Disponível em várias caixas:  Não
Disponível em Palet:  Não

GALERIA


Aplicação espelho de parede de encastrar alumínio em escritório

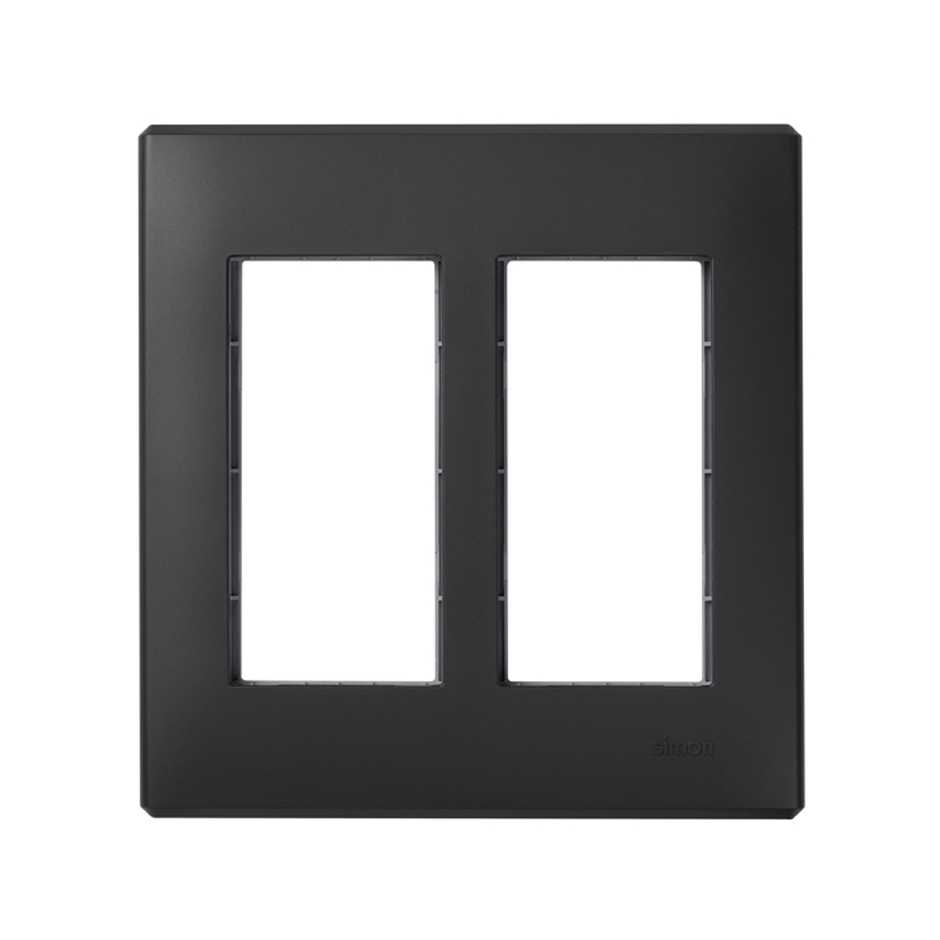

Vista frontal espelho para parede de encastrar e bastidores para 2 elementos duplos Simon 500 Cima grafite

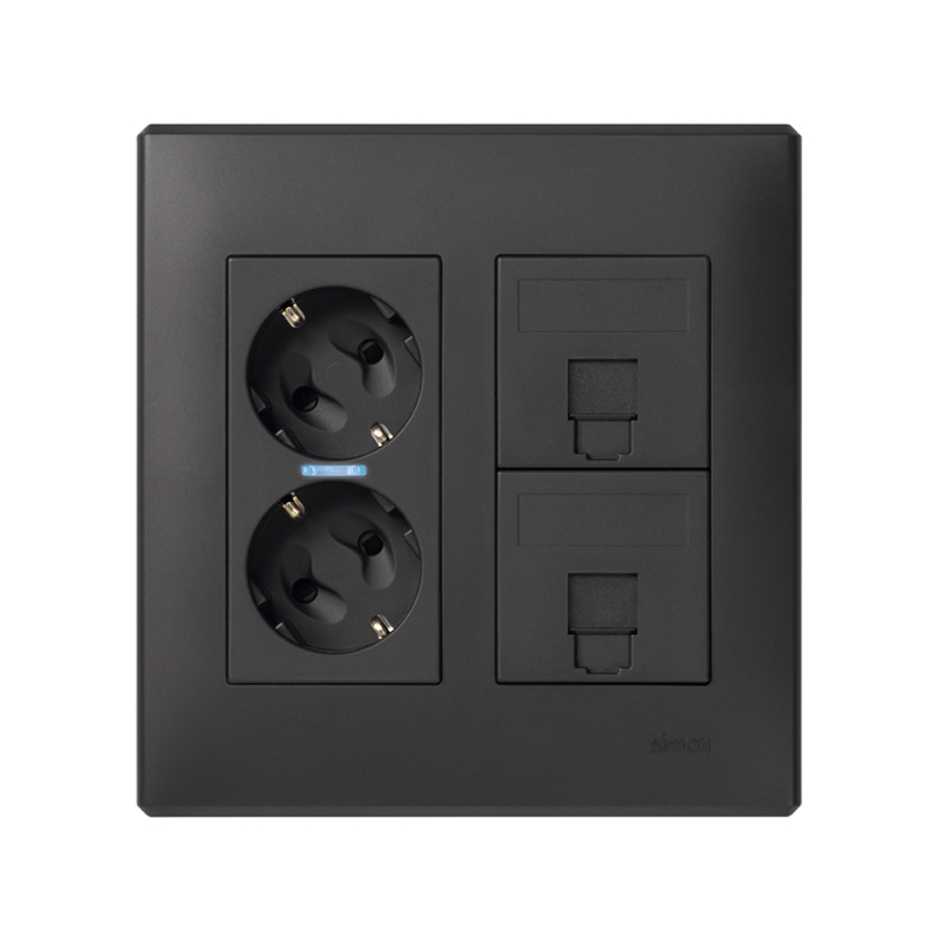

Esta imagem representa a solução combinada de diferentes referências
