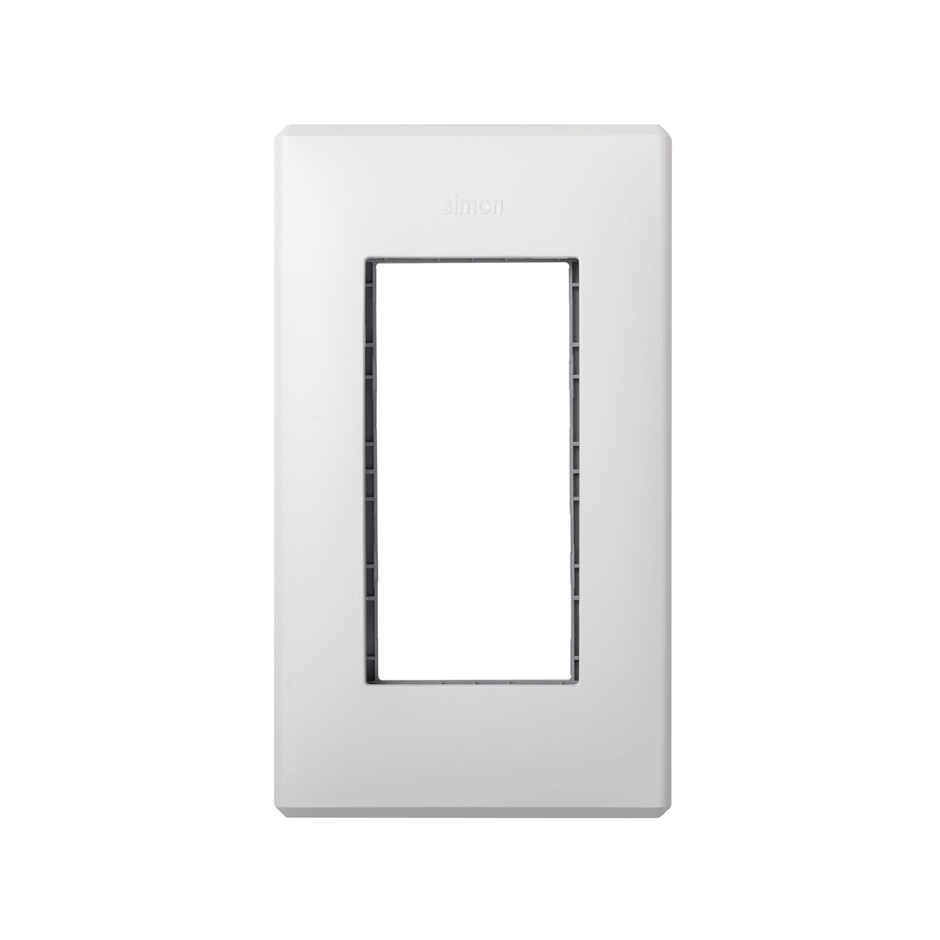

Espelho para parede de encastrar e bastidor para 1 elemento duplo branco Simon 500 Cima

REFERÊNCIA: 51010101-030
PVR: 7,81€/unidade
EMBALAGEM: 10 Unid.s
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  1 elemento duplo
Número de módulos:  2
Acabamento:  Branco
Disponível em:  1, 2, 3, 4 e 6 elementos duplos
Disponibilidade de KIT:  Não
Compatibilidade:  Mecanismos Simon 500 Cima e Simon 27 Play/Simon K45 (através de adaptadores específicos) permitindo combinação com a gama Canalização da Simon
Conteúdo da embalagem:  Espelho de parede de encastrar, bastidor e manual de instalação
Observações:  Opcionalmente o bastidor pode ser aparafusado na caixa caso seja necessário uma fixação extra.

INFORMAÇÃO TÉCNICA

Dimensões:  94 x 164 mm
Profundidade:  21 mm
Resistência ao calor:  +125 °C (segundo norma IEC 60695-10-2)
Extinguível:  +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
Resistência de isolamento:  >5 MOhms a 500 V
Rigidez dielétrica:  Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Imunidade eletromagnética para cablagem VDM:  Assegurada através da instalação da divisória metálica nos alojamentos disponíveis na caixa para esse fim.
Índice IP:  4X
Índice IK:  7
RAL:  9003
Material de fabrico:  Termoplástico sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de Produto:  Padrão
Mercado disponível:  CE

NORMA

Norma:  Directive 2014/35/UE LVD + EN 60670-1:2005

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para instalar encastrado em parede
Tipo de fixação:  Através de encaixe direto na caixa selecionada (não requer a utilização de ferramentas para a sua fixação)
Sentido de instalação:  Vertical de acordo com o sentido dos mecanismos
Instalável em caixa de encastrar:  Específico Simon 500 Cima
Extração do espelho:  Unicamente com ferramenta
Extração de componentes:  Unicamente com ferramenta
Cota de espaço:  141 x 73 mm
Distância entre caixas de encastrar para alinhamento ótimo:  22 mm
Intervalo de temperatura durante a instalação:  -5 a +60 °C
Temperatura máxima durante a construção da obra:  +90 °C
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível em caixa expositora:  Sim
Quantidade de embalagem:  10
Unidade medida da caixa:  MM
Alto:  170.000
Largo:  165.000
Profundo:  200.000
Volume da caixa:  5.610
Unidade medida volume da caixa:  CDM
Peso líquido da caixa:  1.140
Peso bruto da caixa:  0.000
Unidade peso da caixa:  KGM
Código EAN:  8421053091739
Disponível em caixa múltipla:  Não
Disponível em palete:  Não
