Kit caixa metálica parede encastrar para 3 elementos duplos com 1 ficha dupla, 1 SAI dupla e 2 placas RJ45 grafite Simon 500 Cima

REFERÊNCIA: 51002302-036
PVR: 138,05€/unidade
Preço antes de impostos. Taxa actual Nº 103.2
EMBALAGEM: 1Unid.
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  3 elementos duplos
Intensidade:  16 A
Tensão:  250 V~
Número de módulos:  6
Número de bases:  1 base dupla para circuito de corrente padrão e 1 base dupla para circuito de corrente estabilizada
Formato:  Schuko
Monobloc:  Sim
Tipo de flexão:  Por corte (1 click®)
Número de bornes:  3 entradas e 3 saídas
Número de orifícios de ligação dos condutores por borne:  1 orifício de ligação de condutores para o sistema de ligação de bornes por corte e 2 orifícios de ligação de condutores para o sistema de ligação de bornes por parafuso
Tipo de acionamento:  Inserção
Função sinalizadora:  Sim
Número de placas:  2 placas de voz e dados
Tipo de placa:  Plana
Tipo de recorte:  Keystone I, Keystone II e Systimax
Número de conectores:  2
Compatível com conectores:  Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 e 216005, Brand-Rex©, Systimax©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© e outros fabricantes com encaixe baseado no formato Keystone.
Janela geral:  Sim
Módulo adaptador RJ45:  Incluídos nas placas de voz e dados
Conetores RJ45:  Não incluídos
Terminar:  Aço inox
Configuração do kit:  1 tomada elétrica dupla para corrente padrão e 1 tomada elétrica dupla para corrente estabilizada (SAI) com formato schuko e placas de voz e dados para 2 conetores RJ45 (não inclui conetores RJ45)
Conteúdo de embalagem:  Kit de parede de encastrar, divisória metálica, cabo terra e manual de instalação
Observações:  Os bastidores incluem peças conetáveis que formam blocos, permitindo separar a parte elétrica da parte de voz e dados para facilitar a manutenção

INFORMAÇÃO TÉCNICA

Dimensões:  226 x 188 mm
Profundidade:  57 mm
Seção de cabo admitido:  De 1,5 a 2,5 mm
Descarnar cabo necessário:  Não necessário
Consumo do LED indicador:  0,55 mA
Gama de atuação de ganchos:  Entre 2 e 30 mm
Número de entradas laterais:  4
Número de pré-troquéis Ø 20 mm:  4
Número de pré-troquéis Ø 25 mm:  4
Número de alojamentos para tomada de terra:  Carril dedicado na estrutura da caixa
Imunidade eletromagnética para cablagem VDM:  Assegurada através da fixação da divisória metálica no carril disponível na caixa para esse fim.
Índice IP:  20
RAL:  Não tem
Material de fabricação:  Estrutura de alumínio, espelho em aço inox AISI 430 ferrítico e componentes metálicos com isolamento termoplástico autoextinguível e sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de produto:  Padrão
Mercado disponível:  CE

NORMA

Normativo:  Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para instalar encastrado em parede
Tipo de fixação:  Através de garras incluídas no envolvente em combinação de produtos agregados, aglomerantes, aditivos…
Senso de instalação:  Vertical de acordo com o sentido dos mecanismos
Entrangable em caixa de embutido:  Específico Simon 500 Cima (fornecido com o espelho)
Extração da base:  Unicamente com ferramenta
Extração da tampa:  Unicamente com ferramenta
Extração da placa:  Unicamente com ferramenta
Extração do espelho:  Unicamente com ferramenta
Cota de espaço:  170 x 208 mm
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível na caixa de expositor:  Sim
Quantidade de embalagem:  1
Medição unitária da caixa:  MM
Alta:  69.000
Largura:  189.000
Profundo:  226.000
Volume da caixa:  2.947
Medição unitária da caixa:  CDM
Peso líquido da caixa:  1.718
Peso bruto da caixa:  0.000
Unidade de peso da caixa:  KGM
Código EAN:  8421053100820
Disponível em várias caixas:  Não
Disponível em Palet:  Não

GALERIA


Aplicação caixa de parede de encastrar aço inox em hospital

51002302-036-kit-metalico-caja-pared-empotrar-6-elementos-1-base-electrica-doble-1-base-electrica-doble-sai-y-placas-voz-datos-2-conectores-rj45-grafito-simon-500-cima-frontal_8.jpg

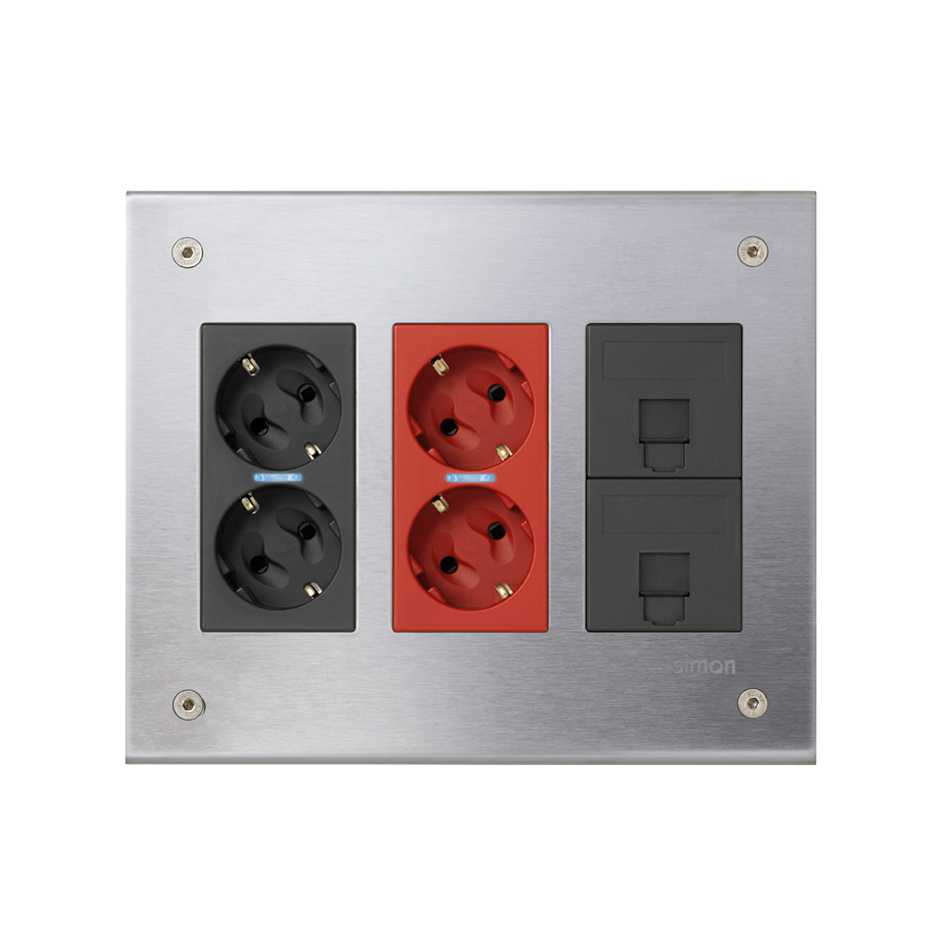

Vista frontal kit metálico para caixa de parede de encastrar para 3 elementos duplos Simon 500 Cima grafite

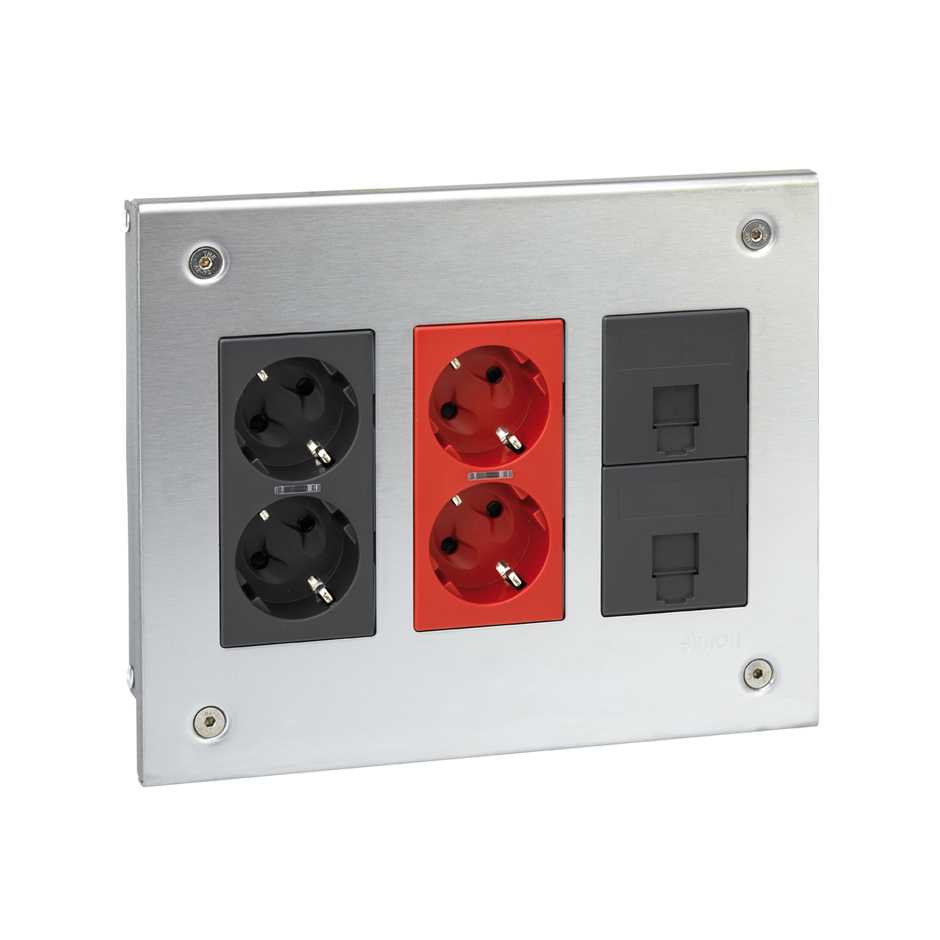

51002302-036-kit-metalico-caja-pared-empotrar-6-elementos-1-base-electrica-doble-1-base-electrica-doble-sai-y-placas-voz-datos-2-conectores-rj45-grafito-simon-500-cima-frontal-transversal_8.jpg
