Ref
51000403-030

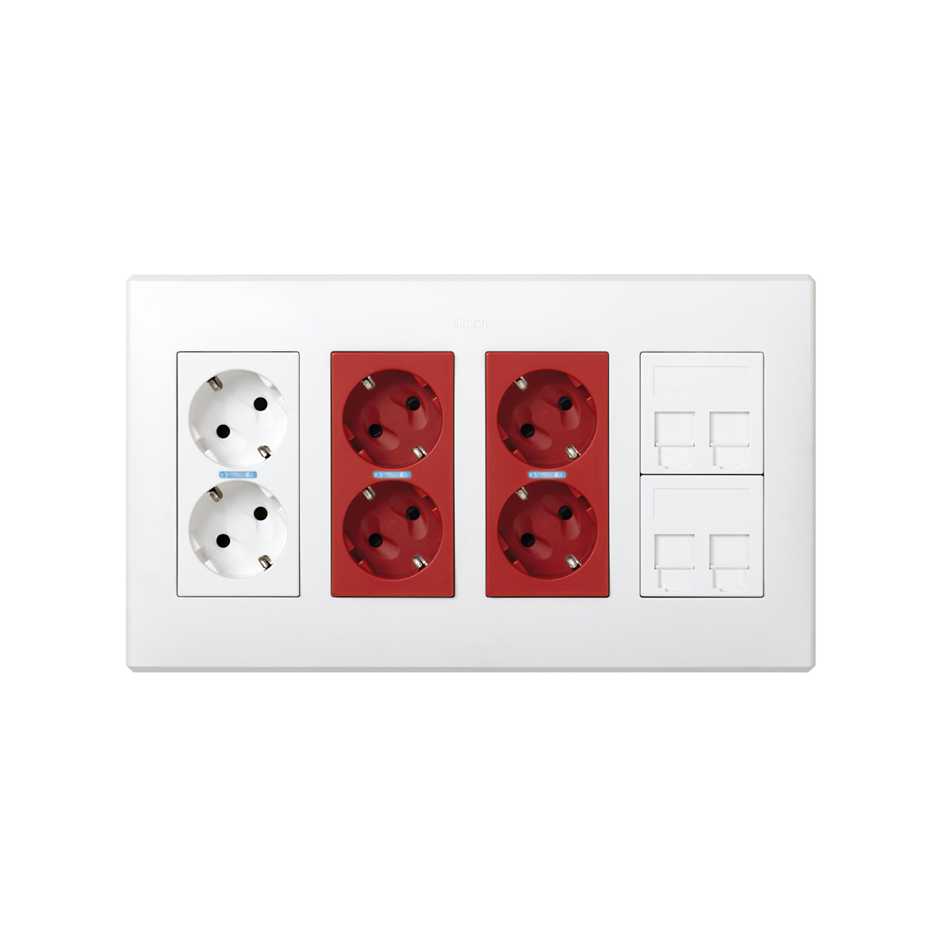

Kit caixa parede superfície-encastrar 4 elementos duplos com 1 ficha dupla, 2 SAI duplas e 2 placas 2 RJ45 branco Simon 500 Cima

Preço/unidade
A consultar
Quantidade de embalagem
1 Unidade
Características destacadas
Séries
Simon 500 Cima
Séries compatíveis

Simon 500 Cima

O Kit de caixa parede da série Simon 500 Cima dispõe dos elementos necessários para dotar a qualquer habitáculo de uma importante fonte de alimentação elétrica. Graças a este kit de caixa de parede de 284 x 164 milímetros e 46 mm de profundidade, o utilizador pode ligar à luz um total de oito produtos elétricos de até 16 amperes e 250 volts. Além disso apresenta-se num tradicional cor branco, o que aumenta suas possibilidades de localização em qualquer divisão. O kit está composto por uma ficha dupla e duas placas 2RJ45. Como este pack está concebido para fornecer energia a um número elevado de aparelhos, se inclui nele dois sistemas duplos de alimentação contínua (SAI), que continuarão proporcionando energia durante um tempo aos elementos conectados a ele, incrementando assim a produtividade da caixa. A instalação permite uma dupla opção, ou bem mediante fixação direta na superfície da parede, ou mediante encastramento na parede, segundo as necessidades.

Informação básica
  • Observações

    Para completar a instalação do produto combinar com uma caixa de parede de encastrar (ref.ª 51020104-039) ou com uma base caixa de parede de superfície (ref.ª 51050004-030)

  • Acabamento

    Branco

  • Material

    Plástico

  • Conteúdo da embalagem

    Kit de parede, divisória metálica, cabo terra e manual de instalação

Informação técnica
  • Mercado disponível

    CE

  • Número de conetores

    4

  • RAL

    9003

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Compatível com conetores

    Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 e 216005, Brand-Rex©, Systimax©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© e outros fabricantes com encaixe baseado no formato Keystone.

  • Força dielétrica

    Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto

  • Imunidade eletromagnética para cablagem VDM

    Assegurada através da instalação da divisória metálica nos alojamentos disponíveis no envolvente de parede selecionado.

  • Formato

    Schuko

  • Resistência ao calor (º C)

    +125 °C (segundo norma IEC 60695-10-2)

  • Resistência do isolamento (V-MΩ)

    >5 MOhms a 500 V

  • Intensidade (A)

    16 A

  • IP

    IP20

  • LED indicador de consumo (mA)

    0.55

  • Ligável

    Sim, através de acessório incluído 50000996-039

  • Temperatura máxima de funcionamento (ºC)

    +60 °C em instalação em parede de superfície e +90 °C em instalação encastrada na parede

  • Número de ligações por terminal

    1 orifício de ligação de condutores para o sistema de ligação de bornes por corte e 2 orifícios de ligação de condutores para o sistema de ligação de bornes por parafuso

  • Número de módulos

    8

  • Número de tomadas

    1 base dupla para circuito de corrente padrão e 2 bases duplas para circuitos de corrente estabilizada

  • Tipo de placa

    Flat

  • Dimensão da secção (mm)

    141 x 262 mm (* para instalação encastrada na parede)

  • Módulo adaptador RJ45

    Incluídos nas placas de voz e dados

  • Conetor RJ45

    Não incluídos

  • Placas RJ45 de pressão

    Keystone I, II, ATT®/Avaya®

  • Tipo de encaixe de pressão

    Keystone I, Keystone II e Systimax

  • Intervalo de temperatura durante a instalação (º C)

    -5 a +60 °C

  • Tipo de mecanismo

    Insertion

  • Versão

    4 elementos duplos

  • Tensão (V~)

    250 V~

  • Profundidade (mm)

    46

  • Dimensões (mm)

    284 x 164 x 46

  • Distância entre caixas de encastrar para um alinhamento ideal (mm)

    22 mm

Instalação e manutenção
  • Extinção (º C)

    +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)

  • Instalável em caixa de encastrar

    Específico Simon 500 Cima

  • Sentido de instalação

    Vertical de acordo com o sentido dos mecanismos

  • Tipo de instalação

    Apto para instalar encastrado em parede ou em superfície em combinação com o envolvente correspondente

  • Número de terminais

    3 entradas e 3 saídas

  • Extração da cobertura

    Unicamente com ferramenta

  • Desmontagem do espelho

    Unicamente com ferramenta

  • Extração da placa

    Unicamente com ferramenta

  • Extração da ficha

    Unicamente com ferramenta

  • Tipo de fixação

    Através de encaixe direto no envolvente selecionado (não requer a utilização de ferramentas para a sua fixação)

  • Tipo de ligação do terminal

    Por corte (1 click®)

  • Manutenção

    Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

Norma
  • Norma

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50173-1:2011 + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2

Informação sobre logística
  • Peso líquido

    0.732KGM

  • Peso bruto

    0.732KGM

  • EAN produto

    8421053100981

  • Quantidade de embalagem

    1

  • Embalagem alta

    75MMT

  • Largura embalagem

    165MMT

  • Embalagem profunda

    290MMT

  • Volume embalagem

    3.589DMQ

  • Peso líquido

    0.732KGM

  • Peso bruto

    0KGM

  • EAN Embalagem

    8421053100981
