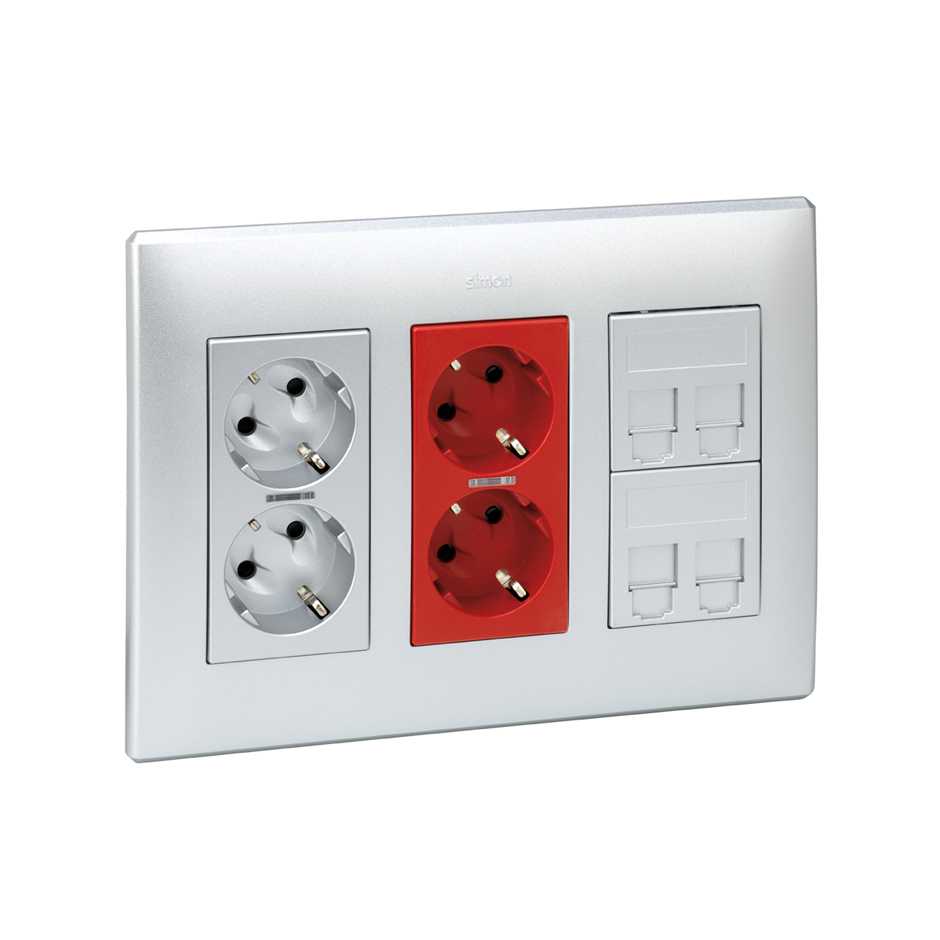

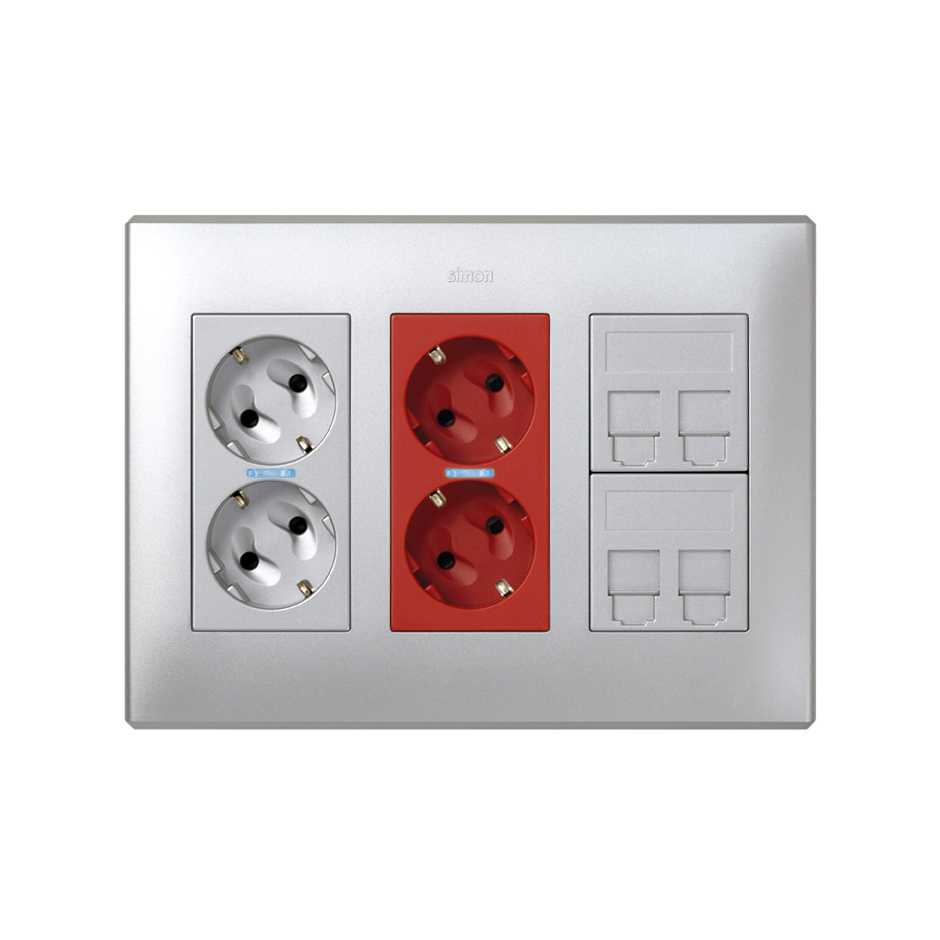

Vista frontal kit para caixa de parede de superfície ou encastrar para 3 elementos duplos Simon 500 Cima alumínio

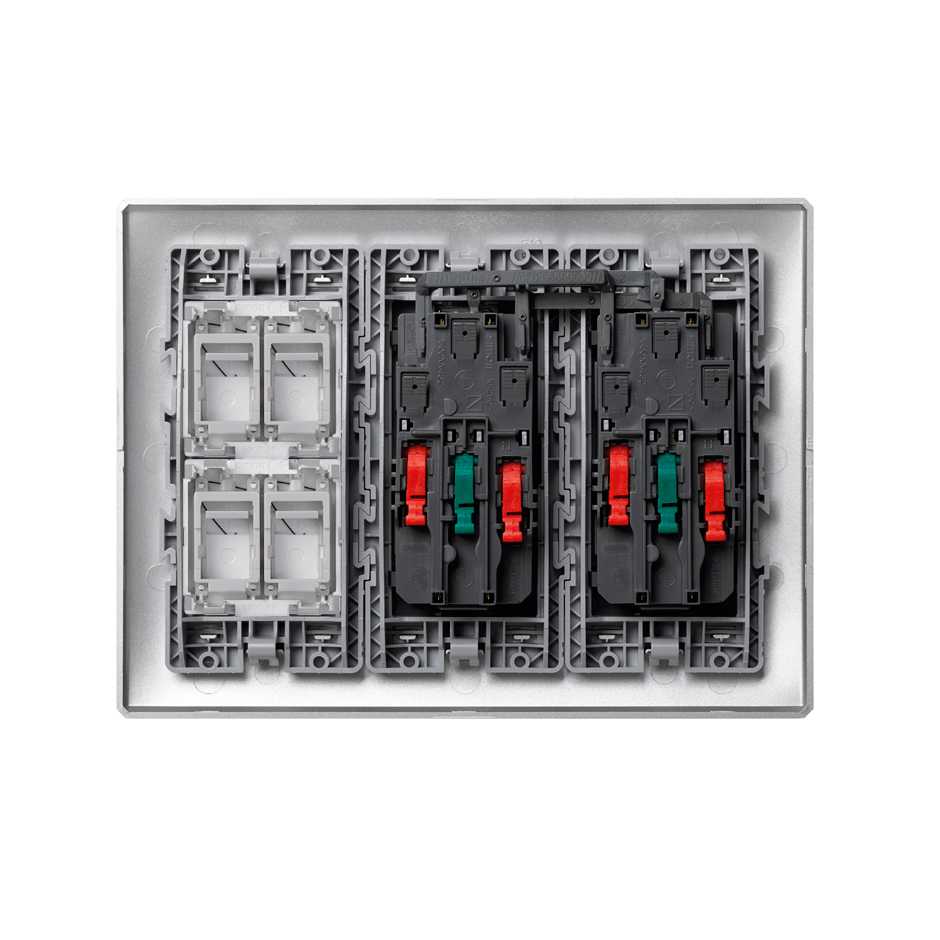

Vista traseira kit para caixa de parede de superfície ou encastrar para 3 elementos duplos Simon 500 Cima alumínio

Embalagem kit para caixa de parede de superfície ou encastrar para 3 elementos duplos Simon 500 Cima alumínio

Aplicação kit de parede de encastrar alumínio em escritório

Ref
51000305-033

Kit caixa parede de superfície-encastrar 3 elementos duplos, 1 ficha dupla,1 SAI dupla, 2 placas 2 RJ45 alumínio Simon 500 Cima

Preço/unidade
A consultar
Quantidade de embalagem
1 Unidade
Características destacadas
Séries
Simon 500 Cima
Séries compatíveis

Simon 500 Cima

Kit de caixa de parede da série Simon 500 Cima em cor alumínio compatível com as cavilhas RJ45 Keystone I, II, ATT®/Avaya® e que é perfeito para bases de tipo Schuko. É uma caixa de parede tanto para instalar em superfície como para encastrar na parede e serve para 6 elementos, 1 ficha dupla e 1 SAI dupla. Pode-se instalar em divisões com temperaturas entre os -5 e os mais de 60ºC. A mais de 60ºC pode-se instalar em parede de superfície e pode-se fazer uma instalação encastrada em parede inclusive a mais de 90ºC. Este kit de parede pode-se limpar de forma muito simples com um pano seco e suave e nunca utilizando detergentes abrasivos com cloro entre seus ingredientes. As suas dimensões são de 220x 164x 46 mm e é fabricada em plástico com acabamento de alumínio e com componentes metálicos com isolamento termoplástico sem halogéneos e autoextinguíveis.

Informação básica
  • Observações

    Para completar a instalação do produto combinar com uma caixa de parede de encastrar (ref.ª 1020103-039) ou com uma base caixa de parede de superfície (ref.ª 51050003-033)

  • Acabamento

    Alumínio

  • Material

    Plástico

  • Conteúdo da embalagem

    Kit de parede, divisória metálica, cabo terra e manual de instalação

Informação técnica
  • Mercado disponível

    CE

  • Número de conetores

    4

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Compatível com conetores

    Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 e 216005, Brand-Rex©, Systimax©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© e outros fabricantes com encaixe baseado no formato Keystone.

  • Força dielétrica

    Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto

  • Imunidade eletromagnética para cablagem VDM

    Assegurada através da instalação da divisória metálica nos alojamentos disponíveis no envolvente de parede selecionado.

  • Formato

    Schuko

  • Resistência ao calor (º C)

    +125 °C (segundo norma IEC 60695-10-2)

  • Resistência do isolamento (V-MΩ)

    >5 MOhms a 500 V

  • Intensidade (A)

    16 A

  • IP

    IP20

  • LED indicador de consumo (mA)

    0.55

  • Temperatura máxima de funcionamento (ºC)

    +60 °C em instalação em parede de superfície e +90 °C em instalação encastrada na parede

  • Número de ligações por terminal

    1 orifício de ligação de condutores para o sistema de ligação de bornes por corte e 2 orifícios de ligação de condutores para o sistema de ligação de bornes por parafuso

  • Número de módulos

    6

  • Número de tomadas

    2 bases duplas: 1 base dupla para circuito de corrente padrão e 1 base dupla para circuito de corrente estabilizada

  • Tipo de placa

    Flat

  • Dimensão da secção (mm)

    141 x 199 mm (* para instalação encastrada na parede)

  • Módulo adaptador RJ45

    Incluídos nas placas de voz e dados

  • Conetor RJ45

    Não incluídos

  • Placas RJ45 de pressão

    Keystone I, II, ATT®/Avaya®

  • Tipo de encaixe de pressão

    Keystone I, Keystone II e Systimax

  • Intervalo de temperatura durante a instalação (º C)

    -5 a +60 °C

  • Tipo de mecanismo

    Insertion

  • Versão

    3 elementos duplos

  • Tensão (V~)

    250 V~

  • Profundidade (mm)

    46

  • Dimensões (mm)

    220 x 164 x 46

  • Distância entre caixas de encastrar para um alinhamento ideal (mm)

    22 mm

Instalação e manutenção
  • Extinção (º C)

    +850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)

  • Instalável em caixa de encastrar

    Específico Simon 500 Cima

  • Sentido de instalação

    Vertical de acordo com o sentido dos mecanismos

  • Tipo de instalação

    Apto para instalar encastrado em parede ou em superfície em combinação com o envolvente correspondente

  • Número de terminais

    3 entradas e 3 saídas

  • Extração da cobertura

    Unicamente com ferramenta

  • Desmontagem do espelho

    Unicamente com ferramenta

  • Extração da placa

    Unicamente com ferramenta

  • Extração da ficha

    Unicamente com ferramenta

  • Tipo de fixação

    Através de encaixe direto no envolvente selecionado (não requer a utilização de ferramentas para a sua fixação)

  • Tipo de ligação do terminal

    Por corte (1 click®)

  • Manutenção

    Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

Norma
  • Norma

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50173-1:2011 + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2

Informação sobre logística
  • Peso líquido

    0.546KGM

  • Peso bruto

    0.546KGM

  • EAN produto

    8421053101445

  • Quantidade de embalagem

    1

  • Embalagem alta

    90MMT

  • Largura embalagem

    170MMT

  • Embalagem profunda

    230MMT

  • Volume embalagem

    3.519DMQ

  • Peso líquido

    0.546KGM

  • Peso bruto

    0KGM

  • EAN Embalagem

    8421053101445
