Ref
51000202-033

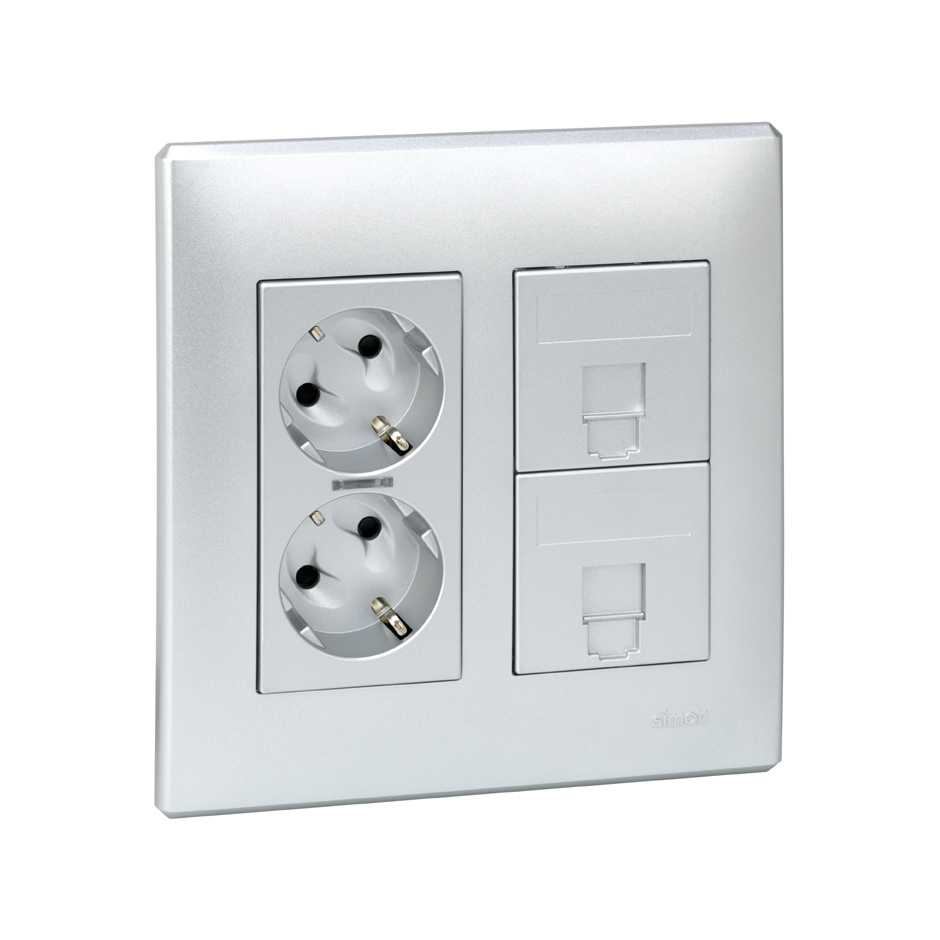

Kit caixa parede de superfície ou encastrar para 2 elementos duplos com 1 ficha dupla, 2 placas para 1 RJ45 alumínio Simon 500 Cima
Preço/unidade
60,12 €
Quantidade de embalagem
1 Unidade
Características destacadas
Séries
Simon 500 Cima
Séries compatíveis
Simon 500 Cima
Informação sobre o Produto
Incluído na categoria Instalação encastrada em parede/Instalação fixada sobre parede, a série Simon 500 Cima conta com Kit para caixa parede de superfície ou encastrar para quatro elementos com uma ficha dupla, duas placas para RJ45 em acabamento alumínio. Sua intensidade é de 16 A e sua voltagem de 250 V~, sendo 157 x 164 x 46 mm suas dimensões. Este produto realça pela sua resistência que foi desenhado com componentes metálicos com isolamento termoplástico autoextinguível e sem halogéneos que garantem a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumos. Os elementos deste kit têm um ligação de bornes por corte (1 clique) e um tipo de funcionamento por inserção. O encaixe desta peça é do tipo Keystone I, II, ATT/Avaya. O módulo adaptador RJ45 está incluído nas placas de voz e dados.
Informacion basica
-
Observações
Para completar a instalação do produto combinar com uma caixa de parede de encastrar (ref.ª 51020102-039) ou com uma base caixa de parede de superfície (ref.ª 51050002-033)
-
Acabamento
Alumínio
-
Material
Plastic
-
Conteúdo da embalagem
Kit de parede, divisória metálica, cabo terra e manual de instalação
Informação técnica
-
Mercado disponível
CE
-
Número de conetores
2
-
Secção de cabo admitida (mm)
De 1,5 a 2,5 mm
-
Compatível com conetores
Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 e 216005, Brand-Rex©, Systimax©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© e outros fabricantes com encaixe baseado no formato Keystone.
-
Força dielétrica
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
-
Imunidade eletromagnética para cablagem VDM
Assegurada através da instalação da divisória metálica nos alojamentos disponíveis no envolvente de parede selecionado.
-
Formato
Schuko
-
Resistência ao calor (º C)
+125 °C (segundo norma IEC 60695-10-2)
-
Resistência do isolamento (V-MΩ)
>5 MOhms a 500 V
-
Intensidade (A)
16 A
-
IP
IP20
-
LED indicador de consumo (mA)
0,55 mA
-
Temperatura máxima de funcionamento (ºC)
+60 °C em instalação em parede de superfície e +90 °C em instalação encastrada na parede
-
Número de ligações por terminal
1 orifício de ligação de condutores para o sistema de ligação de bornes por corte e 2 orifícios de ligação de condutores para o sistema de ligação de bornes por parafuso
-
Número de módulos
4
-
Número de tomadas
1 base dupla para circuito de corrente padrão
-
Tipo de placa
Flat
-
Dimensão da secção (mm)
141 x 135 mm (* para instalação encastrada na parede)
-
Módulo adaptador RJ45
Incluídos nas placas de voz e dados
-
Conetor RJ45
Não incluídos
-
Placas RJ45 de pressão
Keystone I, II, ATT®/Avaya®
-
Tipo de encaixe de pressão
Keystone I, Keystone II e Systimax
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Tipo de mecanismo
Insertion
-
Versão
2 elementos duplos
-
Tensão (V~)
250 V~
-
Profundidade (mm)
46 mm
-
Dimensões (mm)
157 x 164 x 46
-
Distância entre caixas de encastrar para um alinhamento ideal (mm)
22 mm
Instalação e manutenção
-
Extinção (º C)
+850 ºC / 30 seconds (GWFI in accordance with standard IEC 60695-2-11)
-
Instalável em caixa de encastrar
Específico Simon 500 Cima
-
Sentido de instalação
Vertical de acordo com o sentido dos mecanismos
-
Tipo de instalação
Apto para instalar encastrado em parede ou em superfície em combinação com o envolvente correspondente
-
Número de terminais
3 entradas e 3 saídas
-
Extração da cobertura
Only with tool
-
Desmontagem do espelho
Only with tool
-
Extração da placa
Only with tool
-
Extração da ficha
Only with tool
-
Tipo de fixação
Através de encaixe direto no envolvente selecionado (não requer a utilização de ferramentas para a sua fixação)
-
Tipo de ligação do terminal
1 click connection (1 click®)
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
Norma
-
Norma
Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50173-1:2011 + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2
Informação sobre logística
-
Peso líquido
0.373 KGM
-
Peso bruto
0.373 KGM
-
EAN produto
8421053100288
-
Quantidade de embalagem
1
-
Embalagem alta
75 MMT
-
Largura embalagem
165 MMT
-
Embalagem profunda
170 MMT
-
Volume embalagem
2.104 DMQ
-
Peso líquido
0.373 KGM
-
EAN Embalagem
8421053100288
Manuais de instalação
Hoja de instrucciones cajas de superficie 500 CIMA_4.pdf [4MB]
Declaração de conformidade
UES0120_21.pdf [328KB]
