Ref
51000201-033

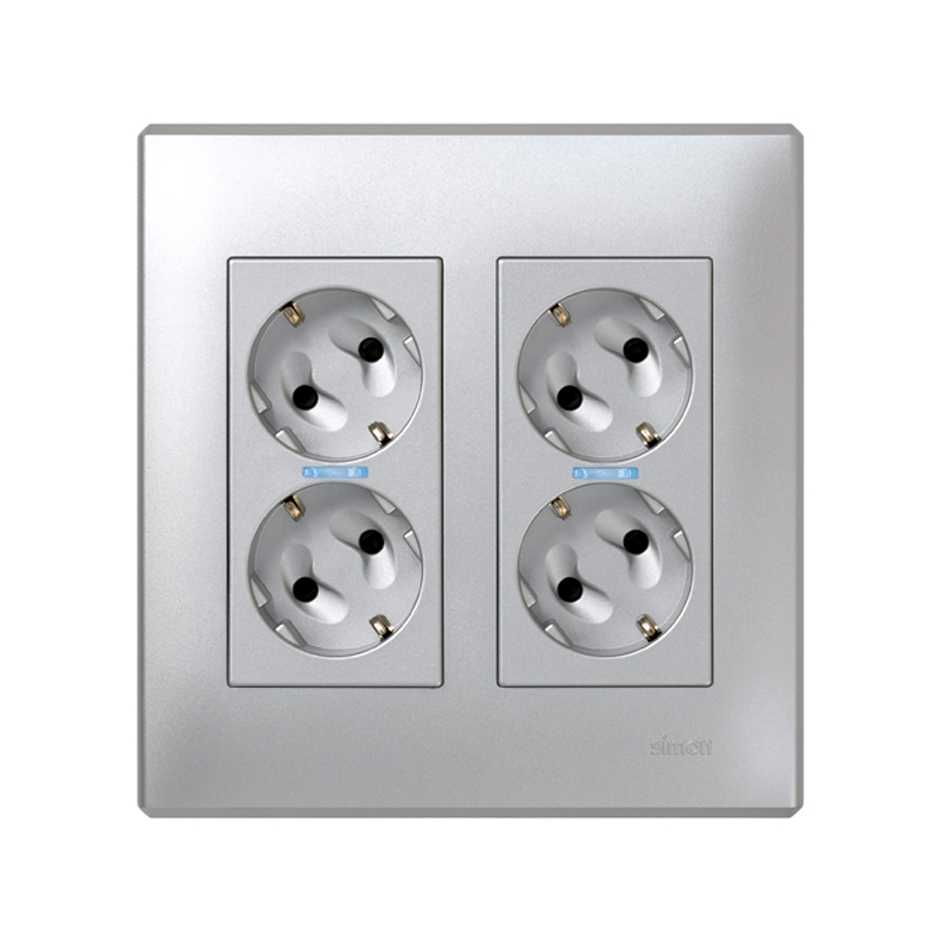

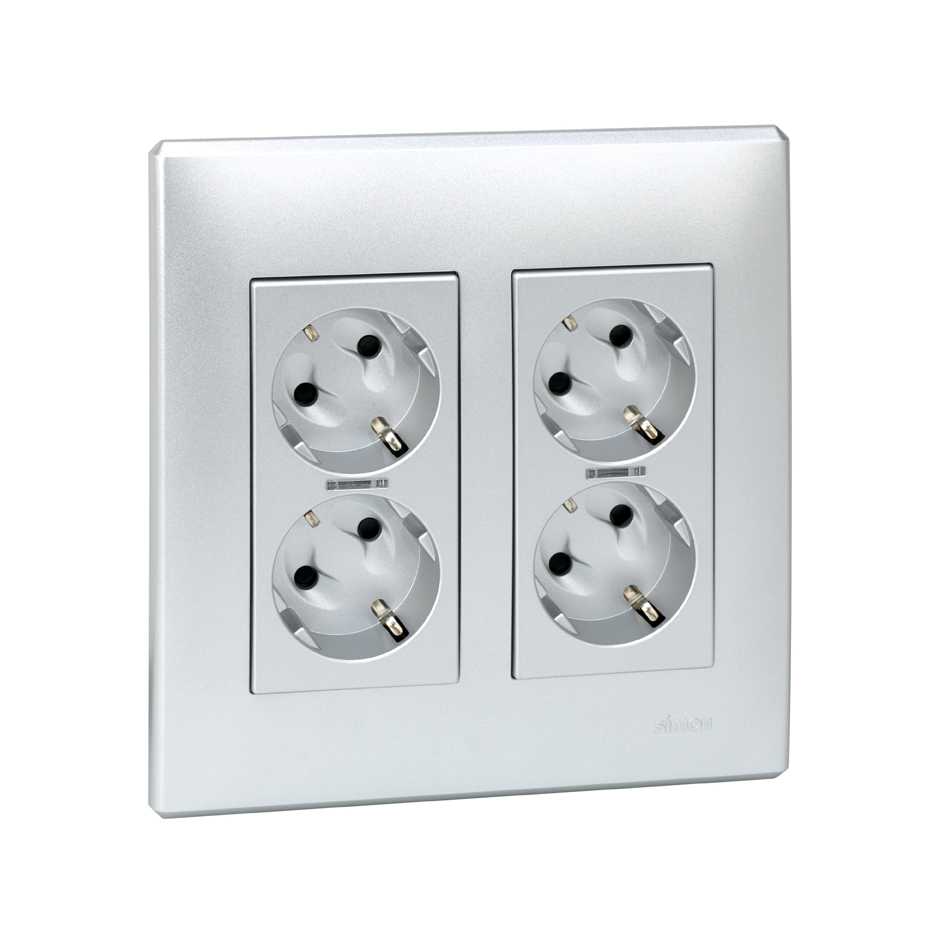

Kit caixa parede de superfície ou encastrar para 2 elementos duplos com 2 bases de tomada dupla alumínio Simon 500 Cima
Preço/unidade
71,33 €
Quantidade de embalagem
1 Unidade
Características destacadas
Séries
Simon 500 Cima
Séries compatíveis
Simon 500 Cima
Informação sobre o Produto
Este kit de caixa de parede para 4 elementos é adequado para superfície ou encastrar e consta de duas bases de tomada dupla tipo schuko. Conta com acabamento em alumínio e está incluído na série Simon 500 Cima. Quanto ao material de fabrico, contém elementos metálicos com isolamento em termoplástico sem halogéneos e autoextinguível. Estas qualidades são ventajosas em caso de incêndio, já que asseguram a não propagação da chama e a baixa toxicidade. Possui dimensões de 157 x 164 x 46 mm. Oferece um sistema ligação de bornes por corte (1 clique), o que significa que basta com inserir e apertar para a sua instalação, sem que seja necessário descarnar o cabo. A coleção Simon 500 Cima propõe um sistema de conetividade inovador que adapta-se perfeitamente às necessidades atuais. Com respeito à limpeza do mecanismo, o ideal é usar um pano suave e seco e evitar os produtos abrasivos.
Informação básica
-
Observações
Para completar a instalação do produto combinar com uma caixa de parede de encastrar (ref.ª 51020102-039) ou com uma base caixa de parede de superfície (ref.ª 51050002-033)
-
Acabamento
Alumínio
-
Material
Plástico
-
Conteúdo da embalagem
Kit de parede, divisória metálica, cabo terra e manual de instalação
Informação técnica
-
Mercado disponível
CE
-
Secção de cabo admitida (mm)
De 1,5 a 2,5 mm
-
Força dielétrica
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
-
Imunidade eletromagnética para cablagem VDM
Assegurada através da instalação da divisória metálica nos alojamentos disponíveis no envolvente de parede selecionado.
-
Formato
Schuko
-
Resistência ao calor (º C)
+125 °C (segundo norma IEC 60695-10-2)
-
Resistência do isolamento (V-MΩ)
>5 MOhms a 500 V
-
Intensidade (A)
16 A
-
IP
IP20
-
LED indicador de consumo (mA)
0,55 mA
-
Ligável
Sim, através de acessório incluído 50000996-039
-
Temperatura máxima de funcionamento (ºC)
+60 °C em instalação em parede de superfície e +90 °C em instalação encastrada na parede
-
Número de ligações por terminal
1 orifício de ligação de condutores para o sistema de ligação de bornes por corte e 2 orifícios de ligação de condutores para o sistema de ligação de bornes por parafuso
-
Número de módulos
4
-
Número de tomadas
2 bases duplas para circuitos de corrente padrão
-
Dimensão da secção (mm)
141 x 135 mm (* para instalação encastrada na parede)
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Tipo de mecanismo
Insertion
-
Versão
2 elementos duplos
-
Tensão (V~)
250 V~
-
Profundidade (mm)
46 mm
-
Dimensões (mm)
157 x 164 x 46
-
Distância entre caixas de encastrar para um alinhamento ideal (mm)
22 mm
Instalação e manutenção
-
Extinção (º C)
+850 °C / 30 segundos (GWFI segundo norma IEC 60695-2-11)
-
Instalável em caixa de encastrar
Específico Simon 500 Cima
-
Sentido de instalação
Vertical de acordo com o sentido dos mecanismos
-
Tipo de instalação
Apto para instalar encastrado em parede ou em superfície em combinação com o envolvente correspondente
-
Número de terminais
3 entradas e 3 saídas
-
Extração da cobertura
Unicamente com ferramenta
-
Desmontagem do espelho
Unicamente com ferramenta
-
Extração da placa
Unicamente com ferramenta
-
Extração da ficha
Unicamente com ferramenta
-
Tipo de fixação
Através de encaixe direto no envolvente selecionado (não requer a utilização de ferramentas para a sua fixação)
-
Tipo de ligação do terminal
1 click connection (1 click®)
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
Norma
-
Norma
Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2
Informação sobre logística
-
Peso líquido
0.46 KGM
-
Peso bruto
0.46 KGM
-
EAN produto
8421053100202
-
Quantidade de embalagem
1
-
Embalagem alta
75 MMT
-
Largura embalagem
165 MMT
-
Embalagem profunda
170 MMT
-
Volume embalagem
2.104 DMQ
-
Peso líquido
0.46 KGM
-
EAN Embalagem
8421053100202
Manuais de instalação
Hoja de instrucciones cajas de superficie 500 CIMA_4.pdf [4MB]
Declaração de conformidade
UES0120_21.pdf [328KB]
