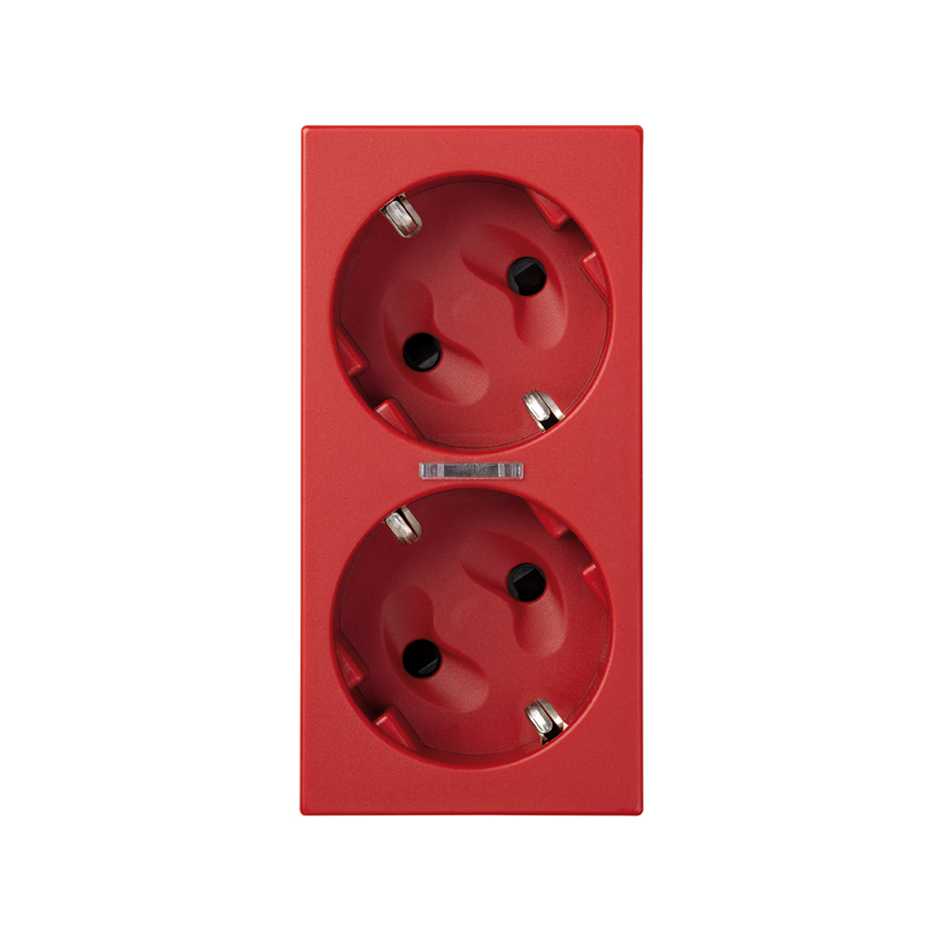

Base de tomada schuko dupla 16 A 250 V~ com dispositivo de segurança, led e ligação de bornes 1Click® vermelho Simon 500 Cima
REFERÊNCIA:
50010432-037
PVR:
20,01€/unidade
Preço antes de impostos. Taxa actual Nº 103.2
EMBALAGEM:
10Unid.s
INFORMAÇÃO BÁSICA
Versão:
Duplo
Intensidade:
16 AX
Tensão:
250 V~
Número de bases:
2
Número de módulos:
2
Terminar:
Vermelho
Formato:
Schuko
Monobloc:
Não
Disponível em:
Formato schuko e francesa

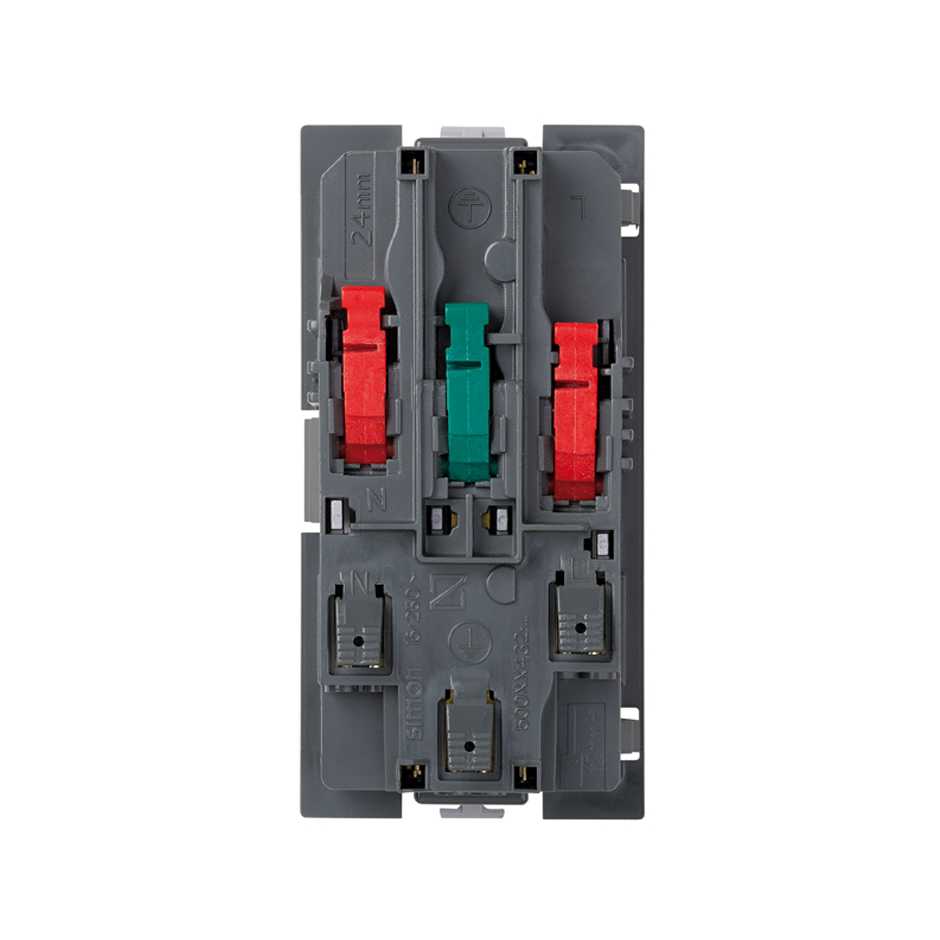

Tipo de flexão:
Por corte (1 click®)
Número de bornes:
3 entradas e 3 saídas
Número de orifícios de ligação dos condutores por borne:
1 orifício de ligação de condutores para o sistema de ligação de bornes por corte e 2 orifícios de ligação de condutores para o sistema de ligação de bornes por parafuso
Tipo de acionamento:
Inserção
Função de sinalização:
Sim
Ligável:
Sim, através de acessório 50000996-039
Disponibilidade de KIT:
Sim
Compatibilidade:
Envolventes Simon 500 Cima
Conteúdo de embalagem:
Base de tomada dupla com tampa, led indicador de estado e manual de instalação
Observações:
Possibilidade de solicitar, em caso de dano, substituição da tampa através da referência 50011841-037
INFORMAÇÃO TÉCNICA
Dimensões:
100 x 50 mm
Profundidade:
46 mm
Seção de cabo admitido:
De 1,5 a 2,5 mm
Descarnar cabo necessário:
Não necessário
Consumo do LED indicador:
0,55 mA
Resistência ao calor:
+125 °C (segundo norma IEC 60695-10-2)
Extinguível:
+850 °C / 30 segundos (GWFI segundo norma IEC 60695-10-2)
Resistência de isolamento:
>5 MOhms a 500 V
Rigidez dielétrica:
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Índice IP:
20
RAL:
3002
Material de fabricação:
Componentes metálicos com isolamento termoplástico autoextinguível e sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de produto:
Padrão
Mercado disponível:
CE
NORMA
Normativo:
Directive 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ed. 3.2
INSTALAÇÃO E MANUTENÇÃO
Tipo de instalação:
Apto para superfície e para encastrar
Senso de instalação:
Vertical e horizontal
Entrangable em caixa de embutido:
Específico Simon 500 Cima
Extração da base:
Unicamente com ferramenta
Extração da tampa:
Unicamente com ferramenta
Intervalo de temperatura durante a instalação:
-25 a 60 °C
Temperatura máxima durante a construção da obra:
+60 °C
Manutenção:
Limpar com um pano suave e seco.
Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
DADOS LOGÍSTICOS
Disponível na caixa de expositor:
Sim
Quantidade de embalagem:
10
Medição unitária da caixa:
MM
Alta:
112.000
Largura:
115.000
Profundo:
270.000
Volume da caixa:
3.525
Medição unitária da caixa:
CDM
Peso líquido da caixa:
1.100
Peso bruto da caixa:
0.000
Unidade de peso da caixa:
KGM
Código EAN:
8421053093382
Disponível em várias caixas:
Não
Disponível em Palet:
Sim
GALERIA
MANUAL DE INSTALAÇÃO
PLANO E COTAS
DECLARAÇÕES DO PRODUTO
SOLUÇÃO DECOMPOSTA

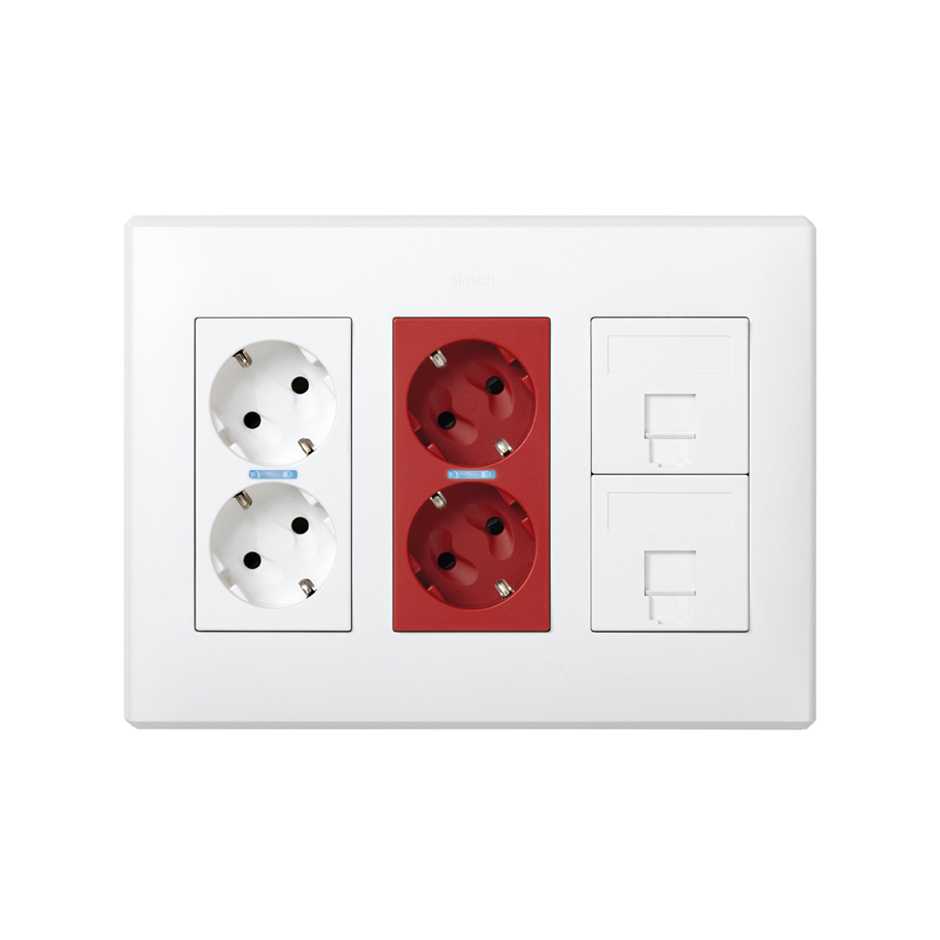

Combinação de base de tomada dupla, base de tomada dupla para SAI e placas de voz e dados com conetor RJ45 de categoria 6 UTP em caixa de parede de superfície Simon 500 Cima branco
