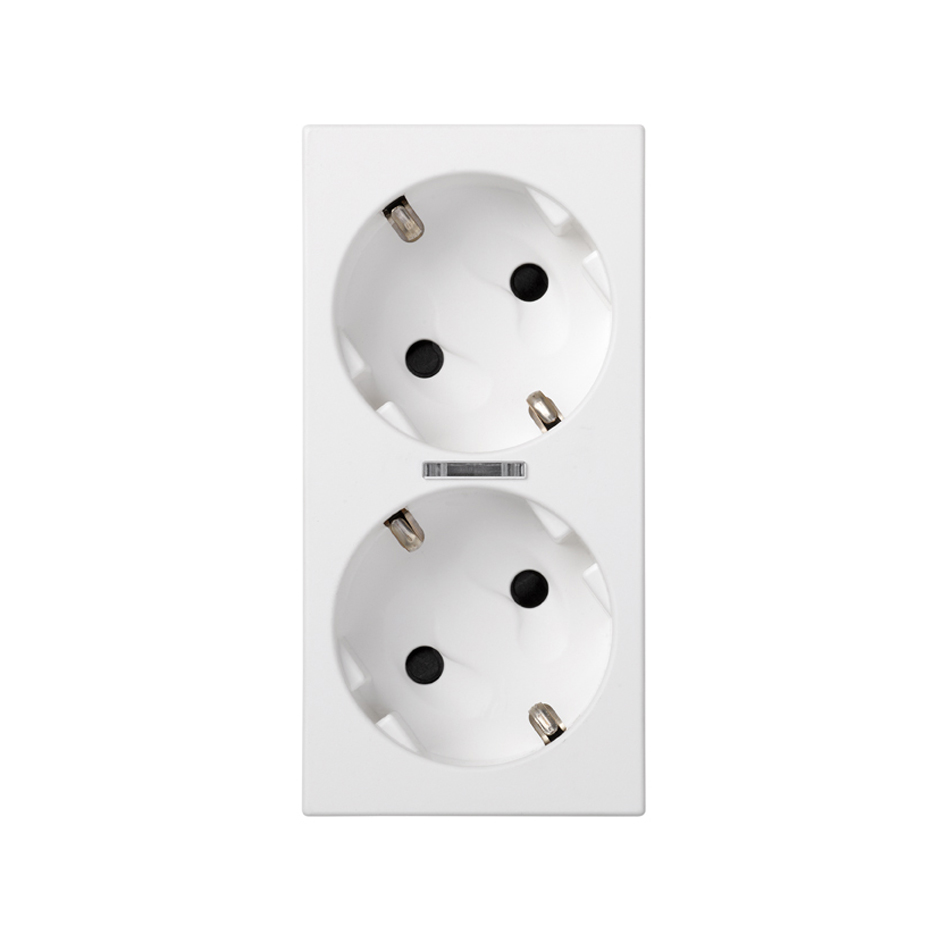

Vista frontal base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima branco

Vista traseira base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima branco

Embalagem base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima branco

Vista frontal base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima branco

Vista traseira base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima branco

Embalagem base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima branco

Ref
50010432-030

Base de tomada schuko dupla 16 A 250 V~ com dispositivo de segurança, led e ligação de bornes 1Click® branco Simon 500 Cima

Preço/unidade
A consultar
Quantidade de embalagem
10 Unidades

Transferências disponíveis

Ficha técnica
50010432-030-datasheet-pt-pt.pdf
Manuais de instalação

  1. 50010432-XXX-instruction-sheet.pdf [1MB]

Declaração de conformidade

  1. UES0052_4_2.pdf [429KB]

Plano

  1. Plano 50010432_3.pdf [343KB]

Necessita de aconselhamento?
Características destacadas
Séries
Simon 500 Cima
Séries compatíveis

Simon 500 Cima

<p class=>Vista frontal led indicador de estado Simon 500 Cima</p>
Ref
50000802-039
Led indicador de estado para base de tomada dupla Simon 500 Cima
<p class=>Vista frontal tampa para o mecanismo da base de tomada dupla schuko Simon 500 Cima branco</p>
Ref
50011841-030
Tampa para o mecanismo da base de tomada schuko dupla com visor branco Simon 500 Cima
Informação sobre o Produto
Transferências
Apoio

A base de tomada schuko dupla da série Simon 500 Cima inclui dispositivo de segurança, LED e ligação de bornes por corte 1Click® numa peça que apresenta medidas de 100x50 mm. Além disso, é fabricada com componentes metálicos com isolamento termoplástico autoextinguível e totalmente sem halogéneos, como maneira mais segura de garantir a não propagação de chama em caso de incêndio e uma mínima toxicidade em se produzir emissão de fumos. Esta peça, adequada para superfície e encastrar, é compatível com mecanismos de até 250 V de tensão e 16 A de intensidade. Encontrarás as soluções mais seguras do mercado numa coleção pensada para satisfazer até aos clientes mais exigentes, graças à utilização de materiais de máxima qualidade. Esquece-te de todo e confia na garantia de uma empresa líder como Simon.

Informação básica

  • Compatibilidade

    Envolventes Simon 500 Cima

  • Observações

    Possibilidade de solicitar, em caso de dano, substituição da tampa através da referência 50011841-030

  • Acabamento

    Branco

  • Conteúdo da embalagem

    Base de tomada dupla com tampa, led indicador de estado e manual de instalação

Informação técnica

  • Mercado disponível

    CE

  • RAL

    9003

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Força dielétrica

    Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistência ao calor (º C)

    +125 °C (segundo norma IEC 60695-10-2)

  • Resistência do isolamento (V-MΩ)

    >5 MOhms a 500 V

  • Intensidade (A)

    16 A

  • IP

    IP20

  • LED indicador de consumo (mA)

    0.55

  • Ligável

    Sim, através de acessório 50000996-039

  • Número de ligações por terminal

    1 ligação de terminal para sistema de corte e 2 ligações de terminal para sistema por parafuso

  • Número de módulos

    2

  • Número de tomadas

    2

  • Intervalo de temperatura durante a instalação (º C)

    -25 a 60 °C

  • Tipo de mecanismo

    Insertion

  • Versão

    Duplo

  • Tensão (V~)

    250 V~

  • Profundidade (mm)

    46

  • Dimensões (mm)

    100 x 50

Instalação e manutenção

  • Extinção (º C)

    +850 °C / 30 segundos (GWFI segundo norma IEC 60695-10-2)

  • Instalável em caixa de encastrar

    Específico Simon 500 Cima

  • Sentido de instalação

    Vertical e horizontal

  • Tipo de instalação

    Apto para superfície e para encastrar

  • Número de terminais

    3 entradas e 3 saídas

  • Extração da cobertura

    Unicamente com ferramenta

  • Extração da ficha

    Unicamente com ferramenta

  • Tipo de ligação do terminal

    Por corte (1 click®)

Norma

  • Norma

    Directive 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ed. 3.2

Informação sobre logística

  • Produto alto

    0MMT

  • Largura produto

    0MMT

  • Produto profundo

    0MMT

  • Volume produto

    0MMQ

  • Peso líquido

    0.112KGM

  • Peso bruto

    0.112KGM

  • EAN produto

    8421053254660

  • Quantidade de embalagem

    10

  • Embalagem alta

    112MMT

  • Largura embalagem

    117MMT

  • Embalagem profunda

    269MMT

  • Volume embalagem

    3.525DMQ

  • Peso líquido

    1.12KGM

  • Peso bruto

    0KGM

  • EAN Embalagem

    8421053093177
