Placa adaptadora de mecanismos mecânicos Simon 27 para 1 elemento grafite Simon 500 Cima

50010088-038-placa-adaptadora-mecanismos-mecanicos-simon-27-1-elemento-grafito-simon-500-cima-frontal_6.jpg

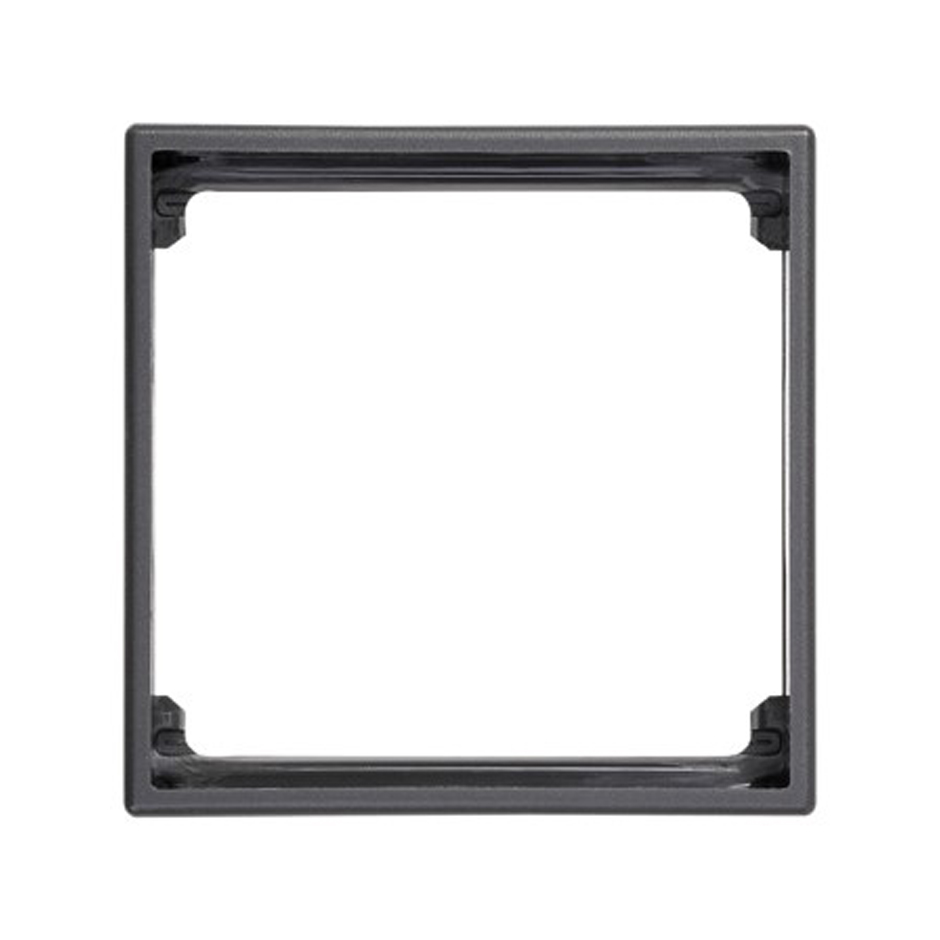

Vista frontal placa adaptadora de mecanismos mecânicos Simon 27 Simon 500 Cima grafite

solucion-placa-adaptadora-mecanismos-mecanicos-simon-27-2-elementos-grafito-simon-500-cima_5.jpg

Esta imagem representa a solução combinada de diferentes referências

50010088-038-placa-adaptadora-mecanismos-mecanicos-simon-27-1-elemento-grafito-simon-500-cima-trasera_4.jpg

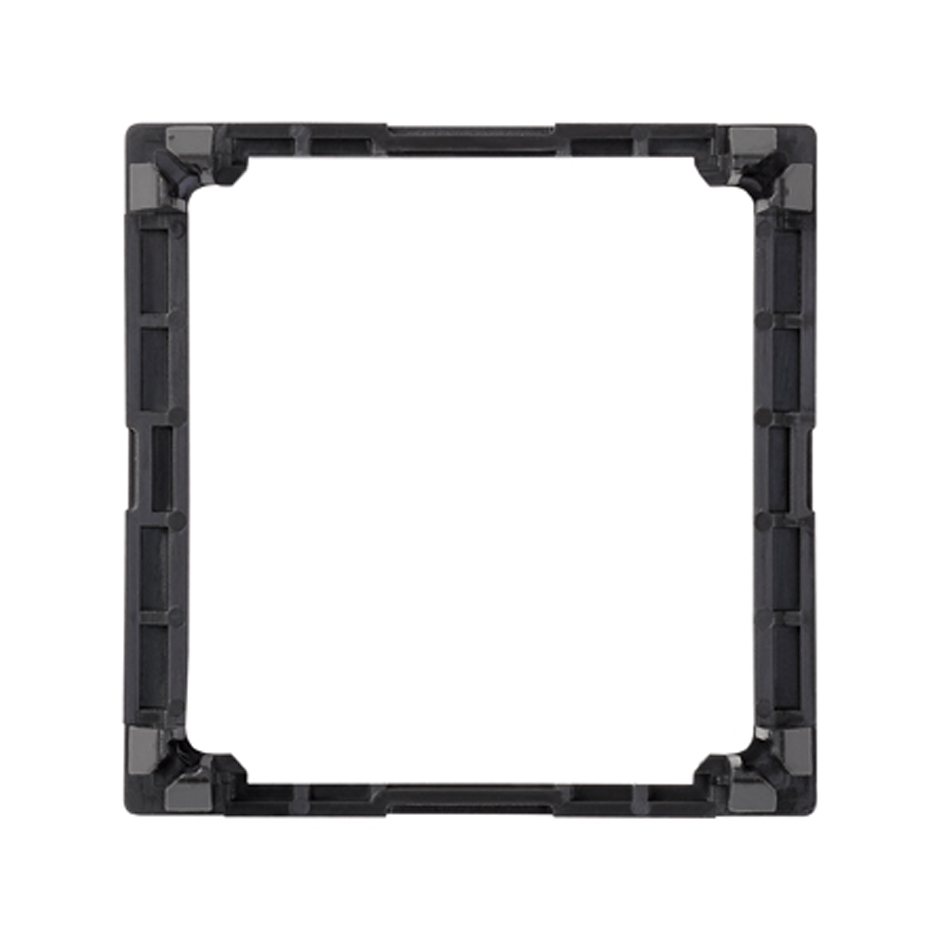

Vista traseira placa adaptadora de mecanismos mecânicos Simon 27 Simon 500 Cima grafite

Embalagem placa adaptadora de mecanismos mecânicos Simon 27 Simon 500 Cima grafite

SÉRIE: Simon 500 Cima COMPATIBILIDADE: Mecanismos mecânicos Simon 27 Play DIMENSÕES: 50 x 50 x 10,7 mm MATERIAL: Plástico Soluções mais habituais

Descrição do produto

Placa adaptadora de mecanismos mecânicos da série Simon 27 desenhada para 1 elemento. Este artigo pertence à série Simon 500 Cima e apresenta acabamento em grafite. Foi fabricada em material termoplástico sem halogéneos que evita a propagação das chamas em caso de se produzir um incêndio e além disso garante a baixa toxicidade se tivesse emissão de fumos. É, portanto, um mecanismo 100% seguro para situar em qualquer ambiente. A peça, além disso, é adequada para encastrar e também para instalar em superfície e goza de uma extraordinária resistência às temperaturas elevadas. Mede 50 x 50 x 10,7 mm e está em cumprimento com a norma vigente. Com respeito à limpeza deste produto, pode usar uma camurça suave e seca, evitando aqueles detergentes abrasivos que contenham cloro. Em caso de instalar mecanismos eletrónicos da Simon 27 Play é necessário utilizar a referência 50011088-038.

Ler mais Ler menos

INFORMAÇÃO BÁSICA

Versão: 1 elemento

Número de módulos: 1

Acabamento: Grafite

Disponível em: Adaptador para mecanismos mecânicos Simon 27 Play de 1 e 2 elementos e versão específica para mecanismos eletrónicos Simon 27 Play de 1 elemento

Disponibilidade de KIT: Não

Compatibilidade: Mecanismos mecânicos Simon 27 Play

Conteúdo da embalagem: Placa adaptadora de mecanismos mecânicos Simon 27 para 1 elemento

Observações: Em caso de instalação de mecanismos eletrónicos de Simon 27 Play é necessário utilizar a referência 50011088-038

INFORMAÇÃO TÉCNICA

Dimensões: 50 x 50 mm

Profundidade: 10,7 mm

Índice IP: 20

RAL: 7021

Material de fabrico: Termoplástico sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.

Tipo de Produto: Padrão

Mercado disponível: CE

NORMA

Norma: UNE-EN 60.670-1:2006

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação: Preparado para instalar em superfície ou encastrar

Tipo de fixação: Através de encaixe direto no envolvente selecionado (não requer a utilização de ferramentas para a sua fixação)

Sentido de instalação: Vertical de acordo com o sentido dos mecanismos

Extração da placa: Unicamente com ferramenta

Instalável em caixa de encastrar: Específico Simon 500 Cima

Intervalo de temperatura durante a instalação: -5 a +60 °C

Temperatura máxima durante a construção da obra: +60 °C em instalação em parede de superfície e +90 °C em instalação encastrada na parede

Manutenção: Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível em caixa expositora: Sim

Quantidade de embalagem: 10

Unidade medida da caixa: MM

Alto: 70.000

Largo: 93.000

Profundo: 140.000

Volume da caixa: 911400.000

Unidade medida volume da caixa: MMQ

Peso líquido da caixa: 0.850

Peso bruto da caixa: 0.000

Unidade peso da caixa: KGM

Código EAN: 8421053095720

Disponível em caixa múltipla: Não

Disponível em palete: Não
