Base de tomada schuko dupla 16 A 250 V~ com ligação de bornes 1Click® Simon 500 Cima

REFERÊNCIA: 50002432-039
PVR: 10,75€/unidade
EMBALAGEM: 10 Unid.s
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  Duplo
Intensidade:  16 AX
Tensão:  250 V~
Número de bases:  2
Número de módulos:  2
Formato:  Schuko
Monobloco:  Não
Disponível em:  Formato schuko

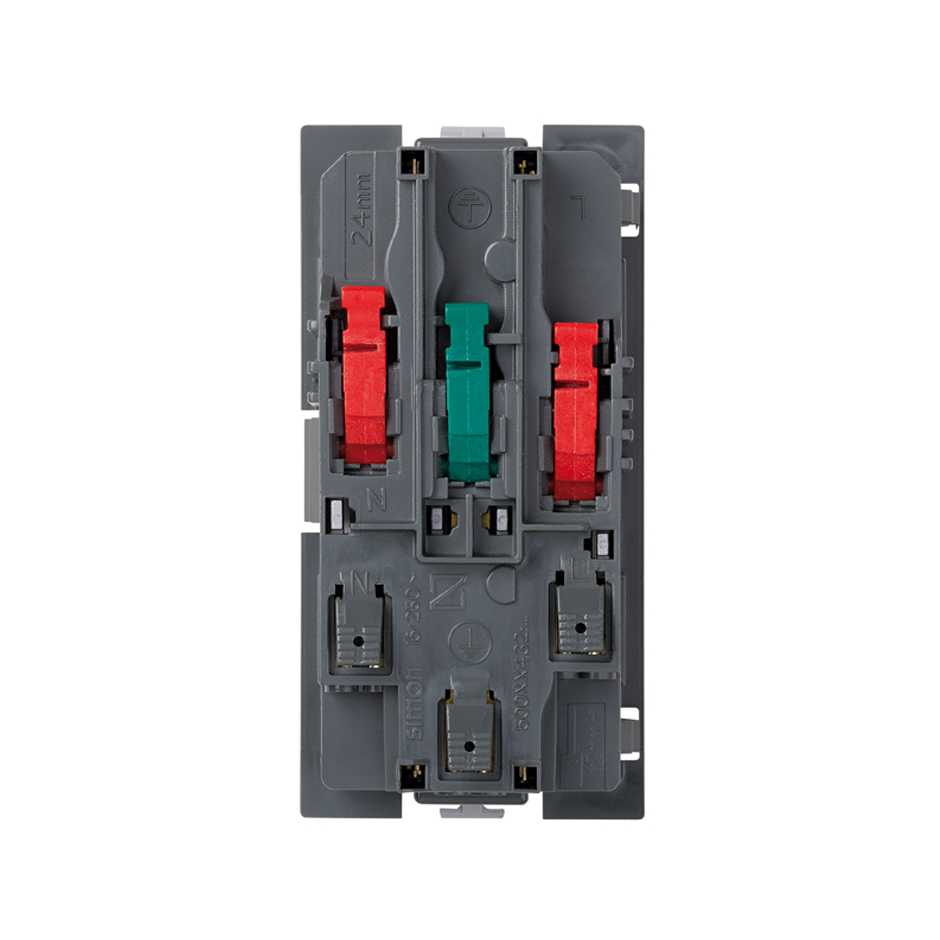

Tipo de ligação dos condutores:  Por corte (1 click®)
Número de bornes:  3 entradas e 3 saídas
Número de orifícios de ligação dos condutores por borne:  1 orifício de ligação de condutores para o sistema de ligação de bornes por corte e 2 orifícios de ligação de condutores para o sistema de ligação de bornes por parafuso
Tipo de acionamento:  Inserção
Função sinalizadora:  Não
Ligável:  Sim, através de acessório 50000996-039
Disponibilidade de KIT:  Sim
Compatibilidade:  Envolventes Simon 500 Cima
Conteúdo da embalagem:  Mecanismo base de tomada dupla e manual de instalação
Observações:  Para combinar com tampas embelezadoras de cor alumínio, laranja e verde ou como substituição do mecanismo da base de tomada dupla.

INFORMAÇÃO TÉCNICA

Dimensões:  100 x 50 mm
Profundidade:  37 mm
Secção de cabo admitida:  De 1,5 a 2,5 mm
Descarnar cabo necessário:  Não necessário
Resistência ao calor:  +125 °C (segundo norma IEC 60695-10-2)
Extinguível:  +850 °C / 30 segundos (GWFI segundo norma IEC 60695-10-2)
Resistência de isolamento:  >5 MOhms a 500 V
Rigidez dielétrica:  Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
Índice IP:  20
RAL:  Não tem
Material de fabrico:  Componentes metálicos com isolamento termoplástico autoextinguível e sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de Produto:  Padrão
Mercado disponível:  CE

NORMA

Norma:  Directive 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ed. 3.2

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para superfície e para encastrar
Sentido de instalação:  Vertical e horizontal
Instalável em caixa de encastrar:  Específico Simon 500 Cima
Extração da base:  Unicamente com ferramenta
Intervalo de temperatura durante a instalação:  -25 a 60 °C
Temperatura máxima durante a construção da obra:  +60 °C
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

GALERIA


Aplicação base de tomada dupla alumínio em escritório


Aplicação base de tomada dupla alumínio em escritório

50002432-039-mecanismo-base-doble-schuko-16-250v-embornamiento-corte-1-click-simon-500-cima-frontal.jpg

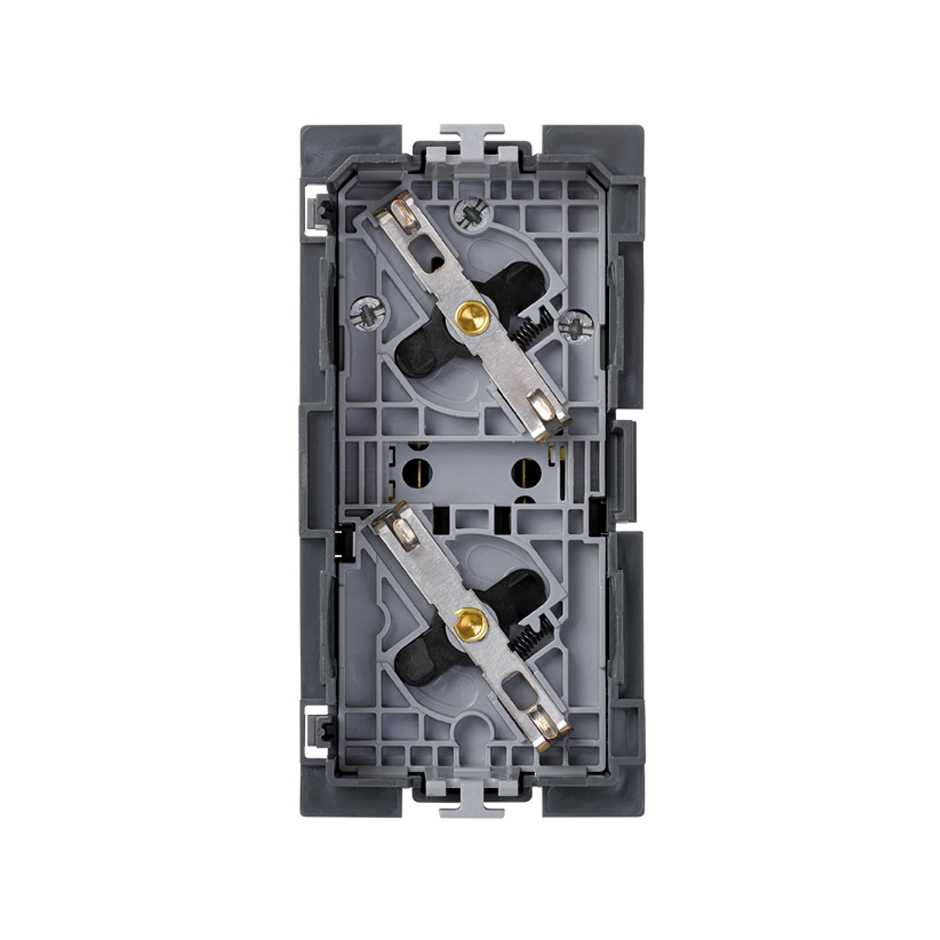

Vista frontal mecanismo base de tomada dupla schuko 16 A 250 V~ Simon 500 Cima

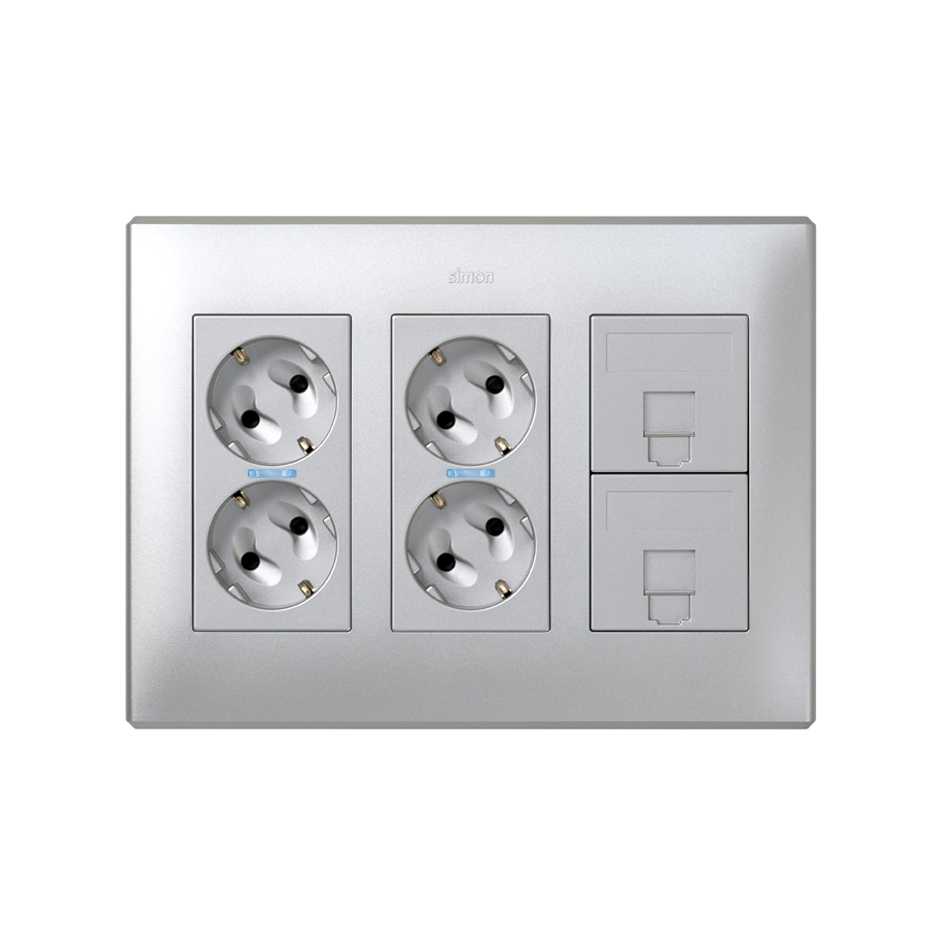

Vista frontal base de tomada dupla com espelho Simon 500 Cima alumínio

50002432-039-mecanismo-base-doble-schuko-16-250v-embornamiento-corte-1-click-simon-500-cima-frontal.jpg

MANUAL DE INSTALAÇÃO

manual
Folha de instruções Base de tomada schuko dupla 16 A 250 V~ com ligação de bornes 1Click® Simon 500 Cima TRANSFERIR

PLANO E COTAS

manual
Plano Base de tomada schuko dupla 16 A 250 V~ com ligação de bornes 1Click® Simon 500 Cima TRANSFERIR

DECLARAÇÕES DO PRODUTO

manual
Declaração UE de conformidade Base de tomada schuko dupla 16 A 250 V~ com ligação de bornes 1Click® Simon 500 Cima TRANSFERIR
