Led indicador de estado para base de tomada dupla Simon 500 Cima

REFERÊNCIA: 50000802-039
PVR: 4,02€/unidade
Preço antes de impostos. Taxa actual Nº 103.2
EMBALAGEM: 10Unid.s
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Versão:  2 elementos
Terminar:  Grafite
Função sinalizadora:  Sim
Disponibilidade de KIT:  Sim
Compatibilidade:  Bases de tomada duplas schuko Simon 500 Cima
Conteúdo de embalagem:  Led indicador de estado para base de tomada dupla Simon 500 Cima e manual de instalação
Observações:  Esta referência só é compatível com as bases de tomada duplas e com formato schuko da Simon 500 Cima. Requer combinação com a tampa para bases de tomada duplas com visor.

INFORMAÇÃO TÉCNICA

Dimensões:  23 x 9 mm
Profundidade:  20 mm
Consumo do LED indicador:  0,55 mA
Índice IP:  20
RAL:  Não tem
Material de fabricação:  Componentes metálicos com isolamento termoplástico autoextinguível e sem halogéneos que garante a não propagação de chama em caso de incêndio e a baixa toxicidade em caso de emissão de fumo.
Tipo de produto:  Padrão
Mercado disponível:  CE

NORMA

Normativo:  UNE 20.315 / EN 60.998-2-3

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para combinação com bases de tomada duplas instaladas em superfície ou de encastrar
Tipo de fixação:  Através de encaixe direto no alojamento da base de tomada dupla com formato schuko destinado para o efeito (não requer a utilização de ferramentas para a sua fixação)
Senso de instalação:  Vertical de acordo com o sentido dos mecanismos
Intervalo de temperatura durante a instalação:  -5 a +60 °C
Temperatura máxima durante a construção da obra:  +60 °C em instalação em parede de superfície e +90 °C em instalação encastrada na parede
Manutenção:  Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível na caixa de expositor:  Sim
Quantidade de embalagem:  10
Medição unitária da caixa:  MM
Alta:  92.000
Largura:  92.000
Profundo:  110.000
Volume da caixa:  0.677
Medição unitária da caixa:  CDM
Peso líquido da caixa:  0.110
Peso bruto da caixa:  0.000
Unidade de peso da caixa:  KGM
Código EAN:  8421053093689
Disponível em várias caixas:  Não
Disponível em Palet:  Não

GALERIA

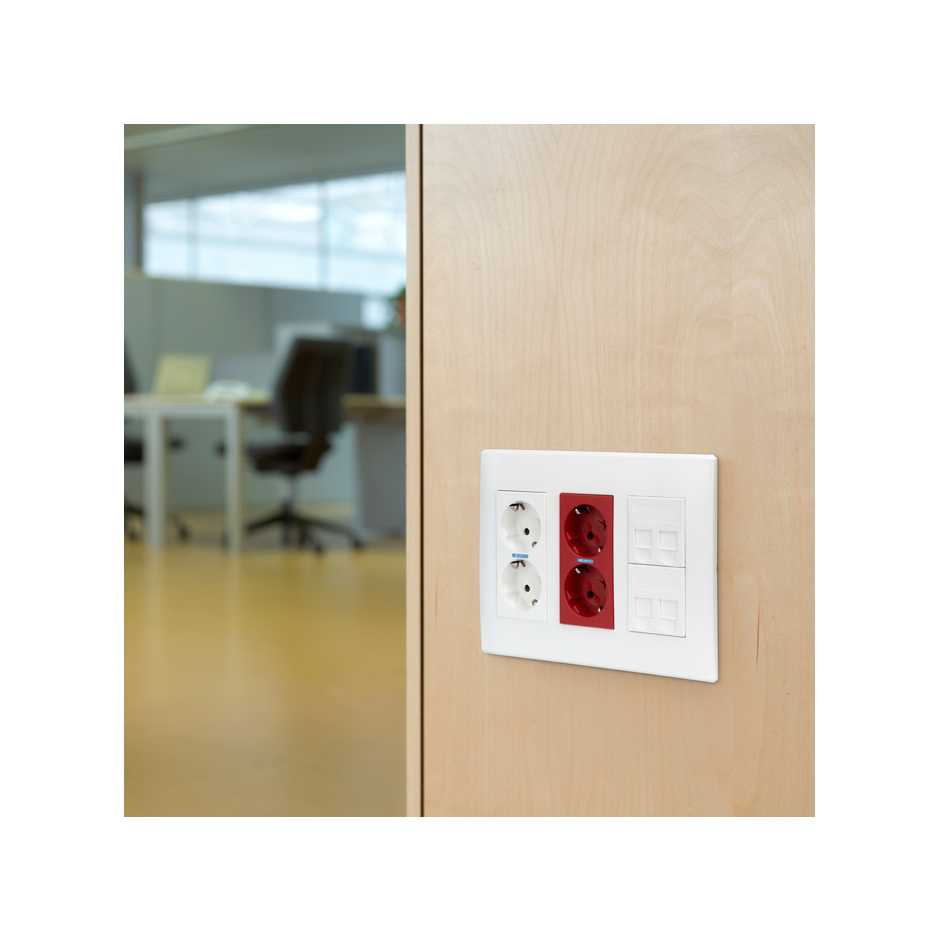

Aplicação led indicador de estado em base de tomada dupla alumínio em escritório


Aplicação bastidor em caixa de parede de encastrar branco em escritório

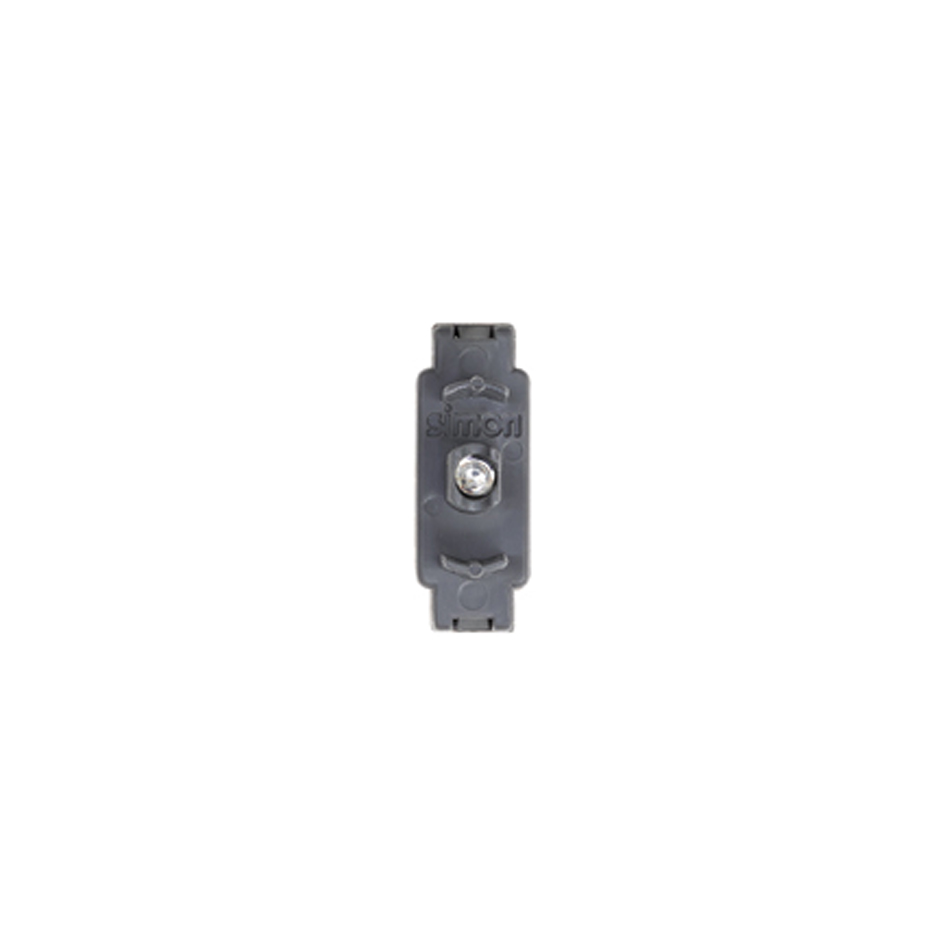

Vista frontal led indicador de estado Simon 500 Cima

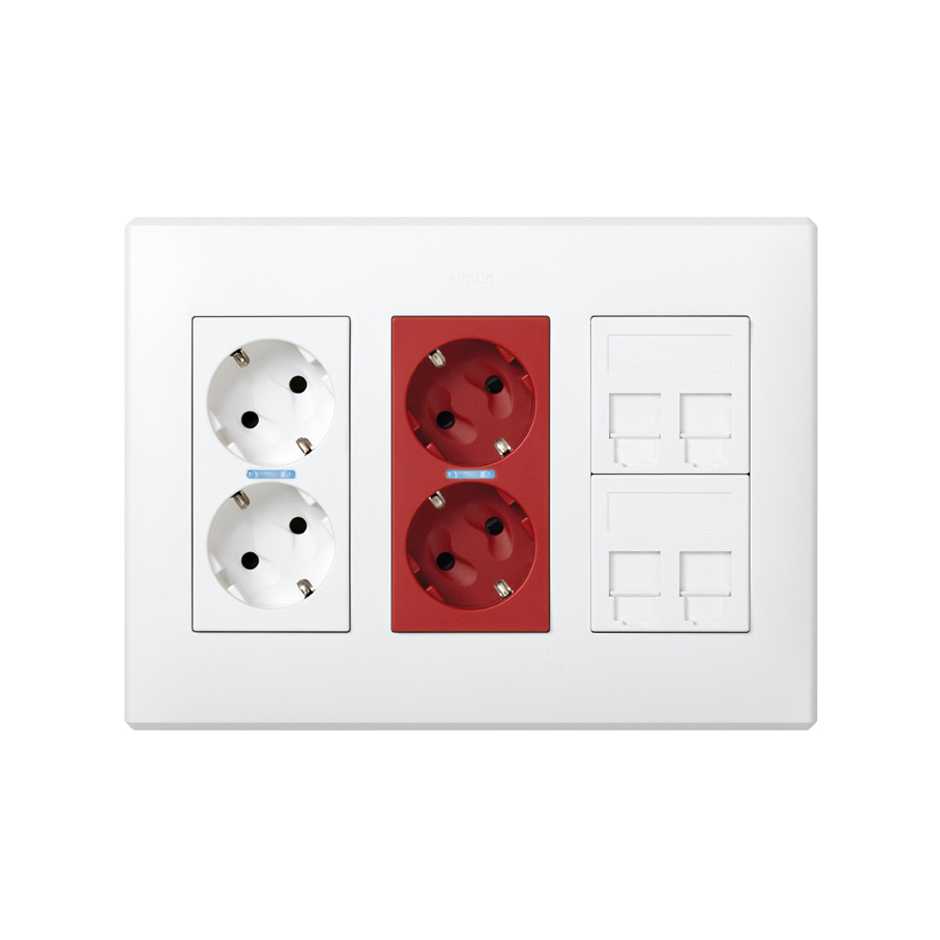

Esta imagem representa a solução combinada de diferentes referências
