Conetor VGA HD15 fêmea com sistema de ligação de bornes por parafuso e placa incorporada grafite Simon 27 Play

REFERÊNCIA: 2700091-038
PVR: 25,26€/unidade
EMBALAGEM: 1 Unid.
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Série:  Simon 27 Play
Versão:  Individual
Acabamento:  Grafite
Tipologia:  HD15
Tipo de conetor:  VGA
Número de conetores:  1
Tipo de ligação dos condutores:  Parafuso
Tipo de acionamento:  Inserção
N.º de elementos que ocupa:  1 elemento
Gancho:  Simon 27
Compatibilidade:  Espelhos Simon 27 Play, Simon 27 Neos, Simon 27 Scudo, Simon 27, Simon 27 Centralizações e Simon 44 Aqua
Conteúdo da embalagem:  Conetor VGA HD15 fêmea e folha de instruções
Observações:  Comprimento máximo recomendado da cablagem: 20 metros. Para mais informações, consultar a folha de instruções do produto.

INFORMAÇÃO TÉCNICA

Secção de cabo admitida:  De 0,2 a 0,5 mm
Descarnar cabo necessário:  5 mm
Índice IP:  20
RAL:  Não tem
Número de contactos:  15
Número de fios:  10
Material de fabrico:  Componentes metálicos com isolamento sem halogéneos e embelezador termoplástico
Tipo de Produto:  Padrão
Mercado disponível:  CE

NORMA

Norma:  Directive 2011/65/UE RoHS + EN 50581:2012

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para superfície e para encastrar
Instalável em caixa de encastrar:  Universal, Americano e Centralizações
Intervalo temperatura de funcionamento:  5 a 40 ºC
Intervalo temperatura de armazenamento:  -25 a 50 ºC
Manutenção:  Utilizar um pano suave ligeiramente humedecido com água e sabão. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

DADOS LOGÍSTICOS

Disponível em caixa expositora:  Sim
Quantidade de embalagem:  1
Unidade medida da caixa:  MM
Alto:  60.000
Largo:  75.000
Profundo:  75.000
Volume da caixa:  337500.000
Unidade medida volume da caixa:  MMQ
Peso líquido da caixa:  0.050
Unidade peso da caixa:  KGM
Código EAN:  8421053117699
Disponível em caixa múltipla:  Não
Disponível em palete:  Não

GALERIA

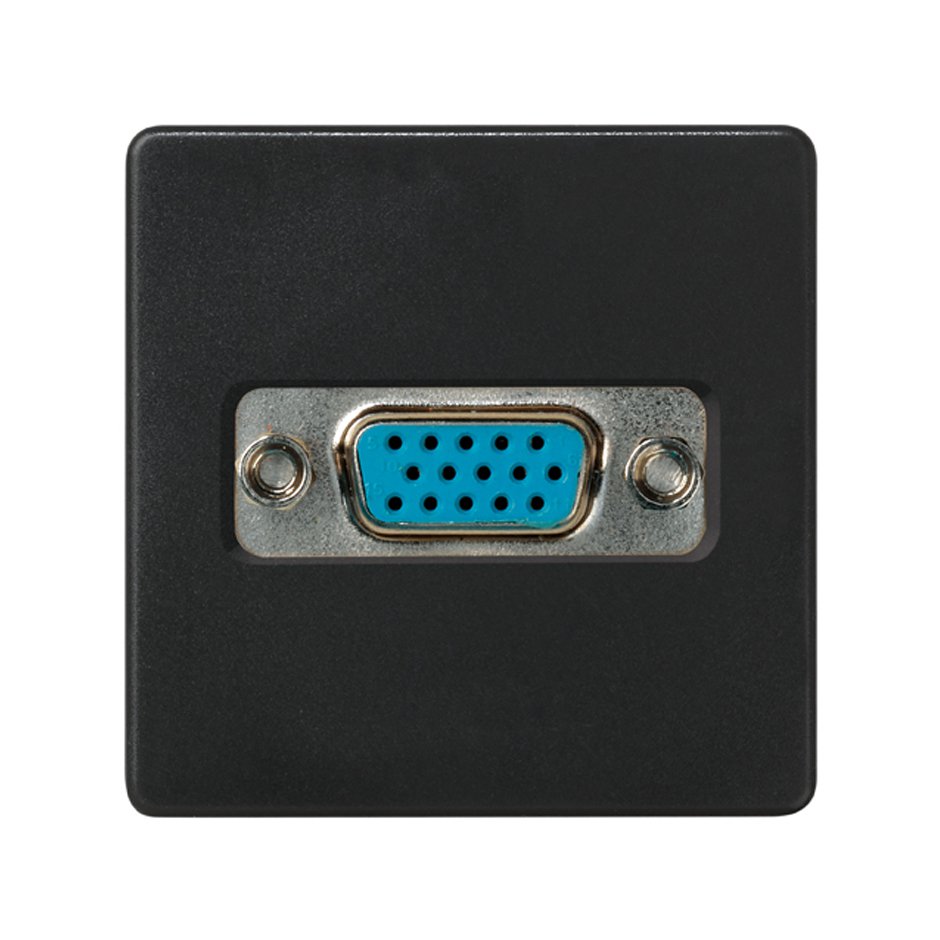

Vista frontal conetor VGA HD15 Simon 27 Play grafite

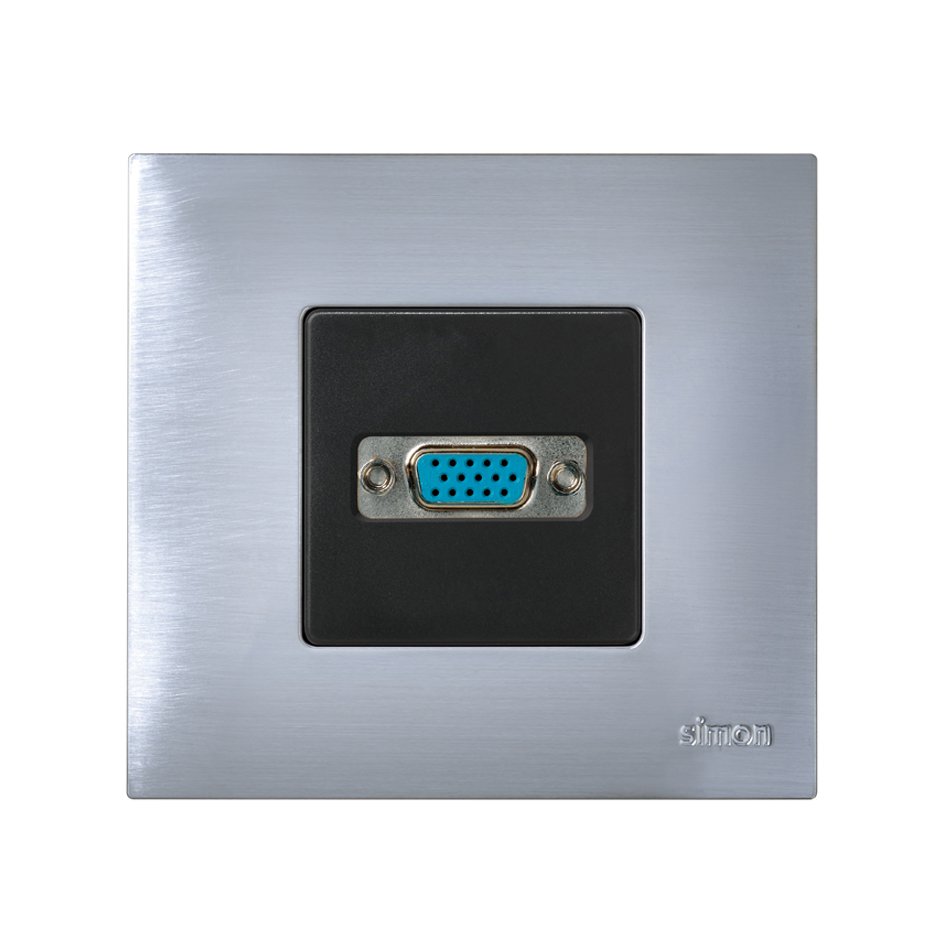

Esta imagem representa a solução combinada de diferentes referências


MANUAL DE INSTALAÇÃO

manual
Folha de instruções Conetor VGA HD15 fêmea com sistema de ligação de bornes por parafuso e placa incorporada grafite Simon 27 Play TRANSFERIR

DECLARAÇÕES DO PRODUTO

manual
Declaração UE de conformidade Conetor VGA HD15 fêmea com sistema de ligação de bornes por parafuso e placa incorporada grafite Simon 27 Play TRANSFERIR

SOLUÇÃO DECOMPOSTA

Conetor VGA grafite e espelho Simon 27 Play branco com revestimento inox PVR: 37.04 €
REFERÊNCIA: 2700091-038 PVR: 25.26 €/unidade Conetor VGA HD15 fêmea com sistema de ligação de bornes por parafuso e placa incorporada grafite Simon 27 Play
REFERÊNCIA: 2700610-030 PVR: 2.38 €/unidade Espelho compacto 1 elemento branco com bastidor Simon 27 Play
REFERÊNCIA: 2700617-042 PVR: 9.40 €/unidade Revestimento permutável para espelho 1 elemento inox Simon 27 Play
