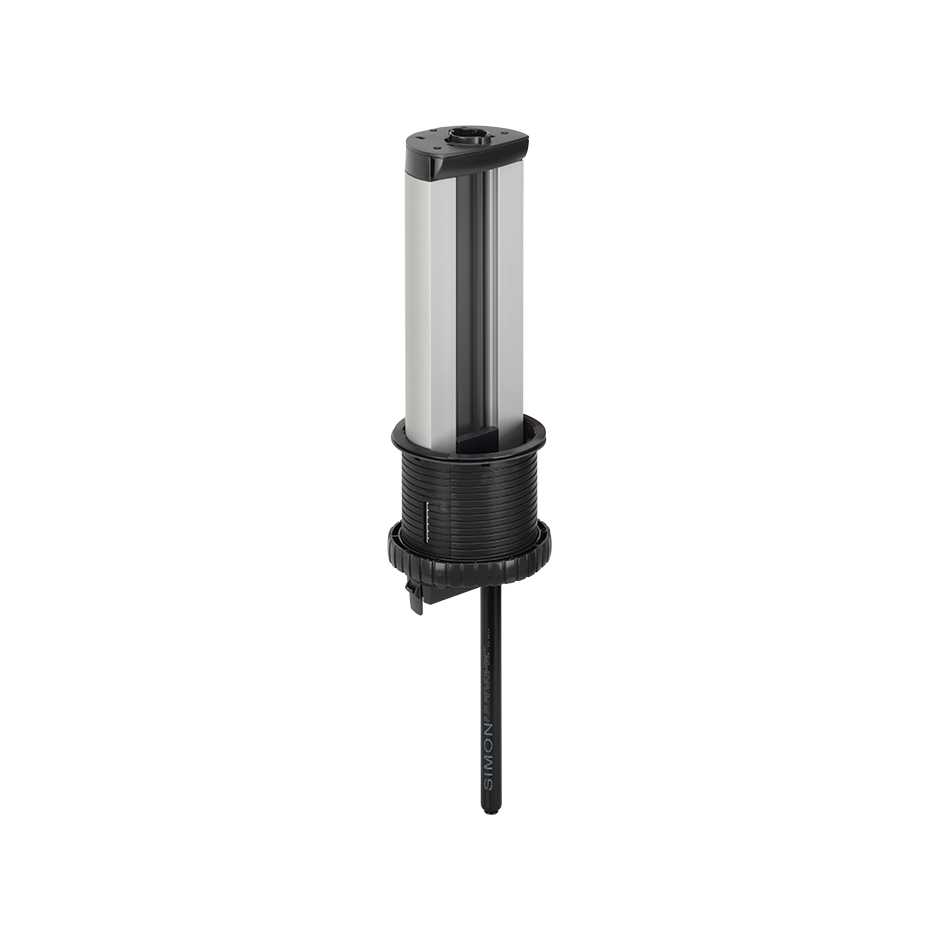

Vista frontal perfil telescópico Teleblock Simon K45 aluminio

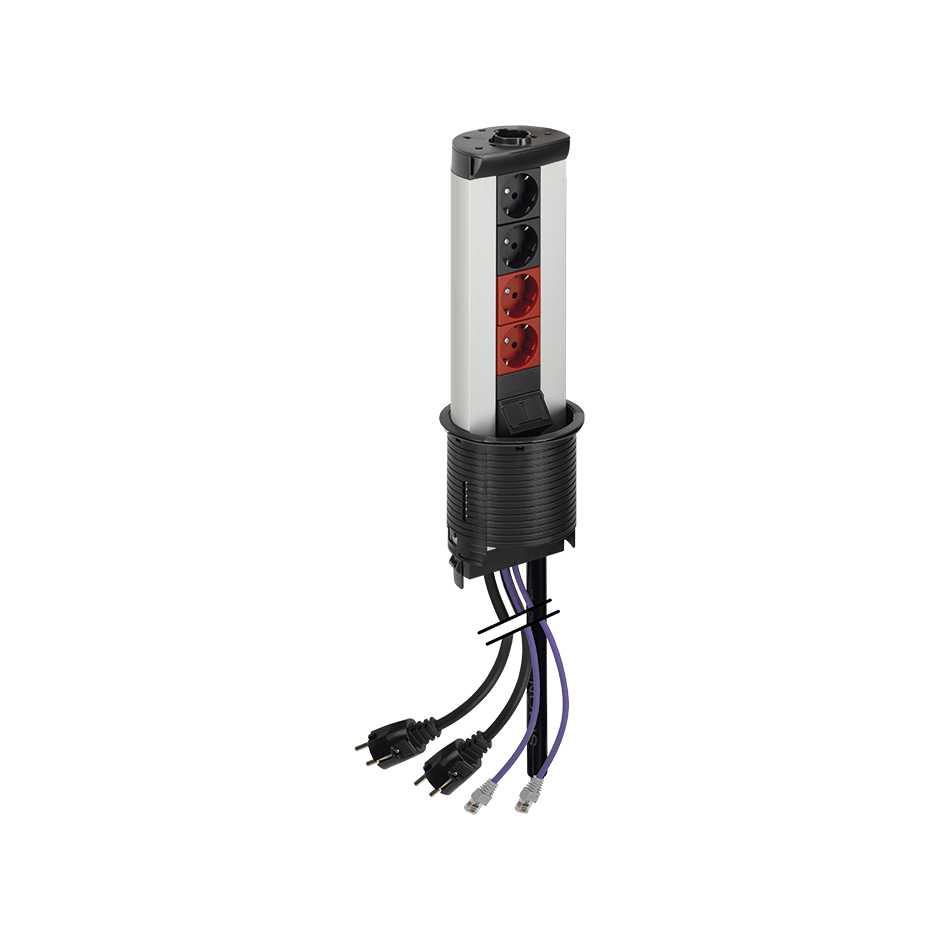

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

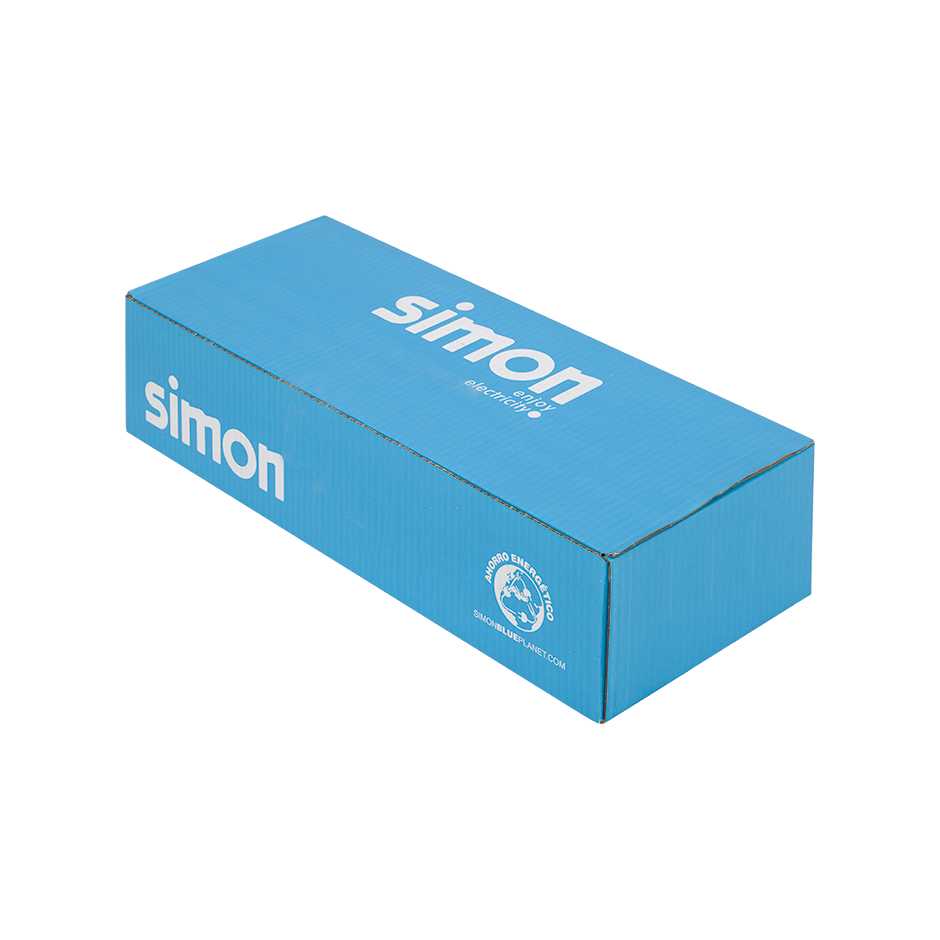

Embalaje perfil telescópico Teleblock Simon K45 aluminio

Ref

KTLE205

Perfil telescópico Teleblock con elevación automática de 5 elementos aluminio Simon K45

Precio/unidad

A consultar

Embalaje

1 Unidad

Descargas disponibles

Ficha técnica

KTLE205.pdf

Declaración de conformidad

UES0062.pdf [384KB]

¿Necesitas asesoramiento?

Caracteristicas destacadas

Series

Simon K45

Series compatibles

Simon K45

Ref

K100B/14

Conector VGA HD15 hembra con placa embellecedora grafito Simon K45

Vista frontal conector USB 2.0 Tipo A Simon K45 grafito

Ref

K128B/14

Conector USB 2.0 Tipo A hembra con placa embellecedora grafito Simon K45

Ref

K76/14

Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes grafito Simon K45

Ref

KB76/14

Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes grafito Simon K45

Vista frontal placa de voz y datos inclinada con guardapolvo para 2 conectores RJ45 Simon K45 grafito

Ref

KB80/14

Placa de voz y datos inclinada con guardapolvo de 1 elemento para 2 conectores RJ45 grafito Simon K45

Vista frontal placa de voz y datos inclinada con guardapolvo para 1 conector RJ45 Simon K45 grafito

Ref

K80/14

Placa de voz y datos inclinada con guardapolvo de 1 elemento para 1 conector RJ45 grafito Simon K45

Vista frontal conector 3RCA Simon K45 grafito

Ref

K105B/14

Conector 3RCA hembra con placa embellecedora grafito Simon K45

Vista frontal conector 2RCA Simon K45 grafito

Ref

K101B/14

Conector 2RCA hembra con placa embellecedora grafito Simon K45

Vista frontal conector Mini-Jack Simon K45 grafito

Ref

K123B/14

Conector Mini-Jack hembra con placa embellecedora grafito Simon K45

Vista frontal conector HDMI Tipo A Simon K45 grafito

Ref

K129B/14

Conector HDMI Tipo A hembra con placa embellecedora grafito Simon K45

Vista frontal placa embellecedora para entrada de tubo o prensaestopa Simon K45 grafito

Ref

K19/14

Placa embellecedora para entrada de tubo o prensaestopa de 22 mm de diámetro de 1 elemento grafito Simon K45

Vista frontal posicionador de 90º para colocar las placas Simon K45

Ref

K66

Posicionador a 90º para colocar las placas de 1 elemento en posición vertical de Simon K45

Vista frontal cargador USB tipo A Simon K45 grafito

Ref

K126B/14

Cargador de 5V/DC mediante puerto USB tipo A grafito Simon K45

Ref

K100B/14

Conector VGA HD15 hembra con placa embellecedora grafito Simon K45

Ref

K128B/14

Conector USB 2.0 Tipo A hembra con placa embellecedora grafito Simon K45

Ref

KB80/14

Placa de voz y datos inclinada con guardapolvo de 1 elemento para 2 conectores RJ45 grafito Simon K45

Ref

K80/14

Placa de voz y datos inclinada con guardapolvo de 1 elemento para 1 conector RJ45 grafito Simon K45

Ref

K105B/14

Conector 3RCA hembra con placa embellecedora grafito Simon K45

Ref

K101B/14

Conector 2RCA hembra con placa embellecedora grafito Simon K45

Ref

K123B/14

Conector Mini-Jack hembra con placa embellecedora grafito Simon K45

Ref

K129B/14

Conector HDMI Tipo A hembra con placa embellecedora grafito Simon K45

Ref

K19/14

Placa embellecedora para entrada de tubo o prensaestopa de 22 mm de diámetro de 1 elemento grafito Simon K45

Ref

K66

Posicionador a 90º para colocar las placas de 1 elemento en posición vertical de Simon K45

Ref

K76/14

Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes grafito Simon K45

Ref

KB76/14

Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes grafito Simon K45

Información de Producto

Descargas

Soporte

Información de producto

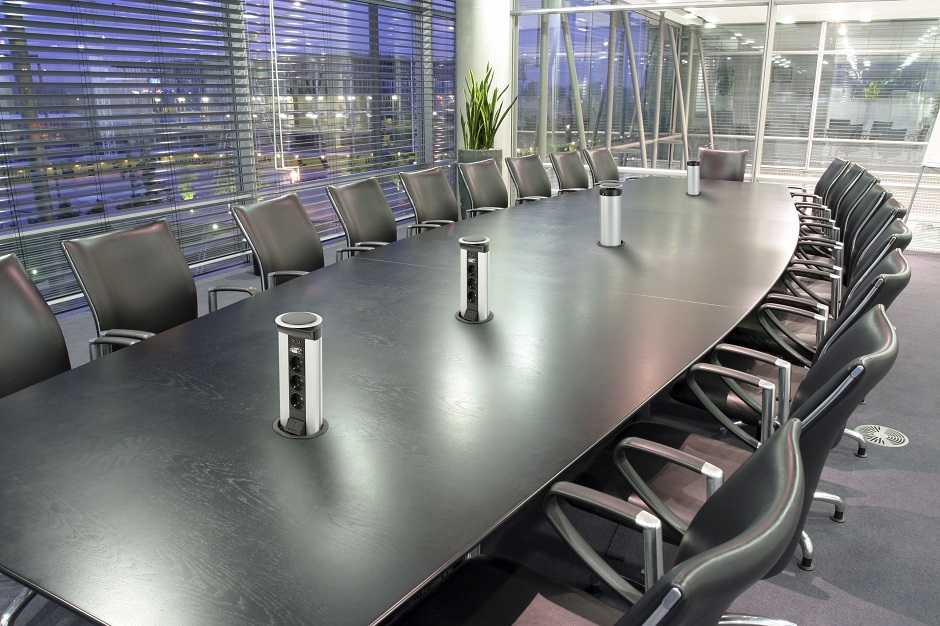

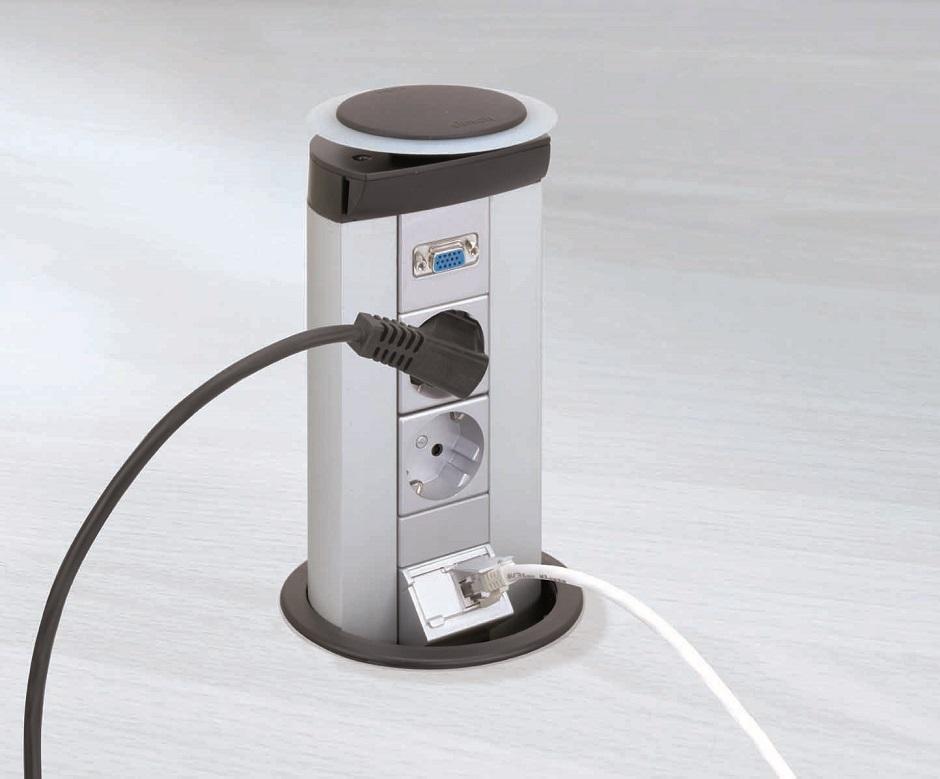

La serie Simon K45, dentro de la categoría de mobiliario, incluye el perfil telescópico Teleblock. Con un diseño elegante, en un acabado grafito que permite acceder a los mecanismos eléctricos cuando se monta encima del mobiliario de oficina. Su referencia es KTLE205.

Sus dimensiones son 103x60x377mm. Y tiene una elevación automática de cinco elementos.

Fabricado en metal, está hecho en aluminio anodizado, con un soporte de fijación y cierre superior e inferior en termoplástico autoextiguible y libre de halógenos. Se garantiza la no propagación de llama, por su material, así como la baja toxicidad en caso de emisión de humos.

Formado por cinco elementos y cinco módulos. Está disponible desde dos hasta seis elementos.

Información básica

Observaciones

Para completar la instalación del producto debe combinarse con la tapa y marco embellecedor (refs KTLA1/14 o KTLA1/31)
Acabado

Grafito
Material

Metal
Embalaje

Perfil telescópico con elevación automática, juntas antideslizantes, tabique separador metálico, 2 tomas de tierra, 3 placas ciegas (1 ancha y 2 estrechas), rosca de fijación y manual de instalación.

Información técnica

RAL

7021
Resistencia al calor (ºC)

+70ºC (según norma IEC 60670)
IP

IP4X
Dimensión del hueco (mm)

Ø 114 mm
Profundidad (mm)

377 mm
Dimensiones (mm)

103 x 60 x 377
Elevación del marco desde el nivel del suelo (mm)

3 mm
Altura del perfil en posición oculta (mm)

3 mm
Altura del perfil en posición extendida (mm)

225 mm
Longitud del cilindro de gas (elevación automática) (mm)

589 x Ø 18 mm

Instalación y mantenimiento

Número de posiciones de apertura de la tapa

1
Extinción (ºC)

+850ºC (según norma IEC 60670)
Extracción de componentes

Únicamente con herramienta
Posibilidades de fijación

Su diseño permite la integración en cualquier tipo de mobiliario, combinando el perfil telescópico con la tapa y marco embellecedor (ref. KTLA1/14 con acabado grafito y ref. KTLA1/31 con acabado cromado mate)
Fijación sin accesorios

El perfil telescópico se suministra con todo el material necesario para su instalación, incluyendo el soporte de fijación, no siendo necesario el uso de referencias adicionales para su fijación.
Mantenimiento

Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
