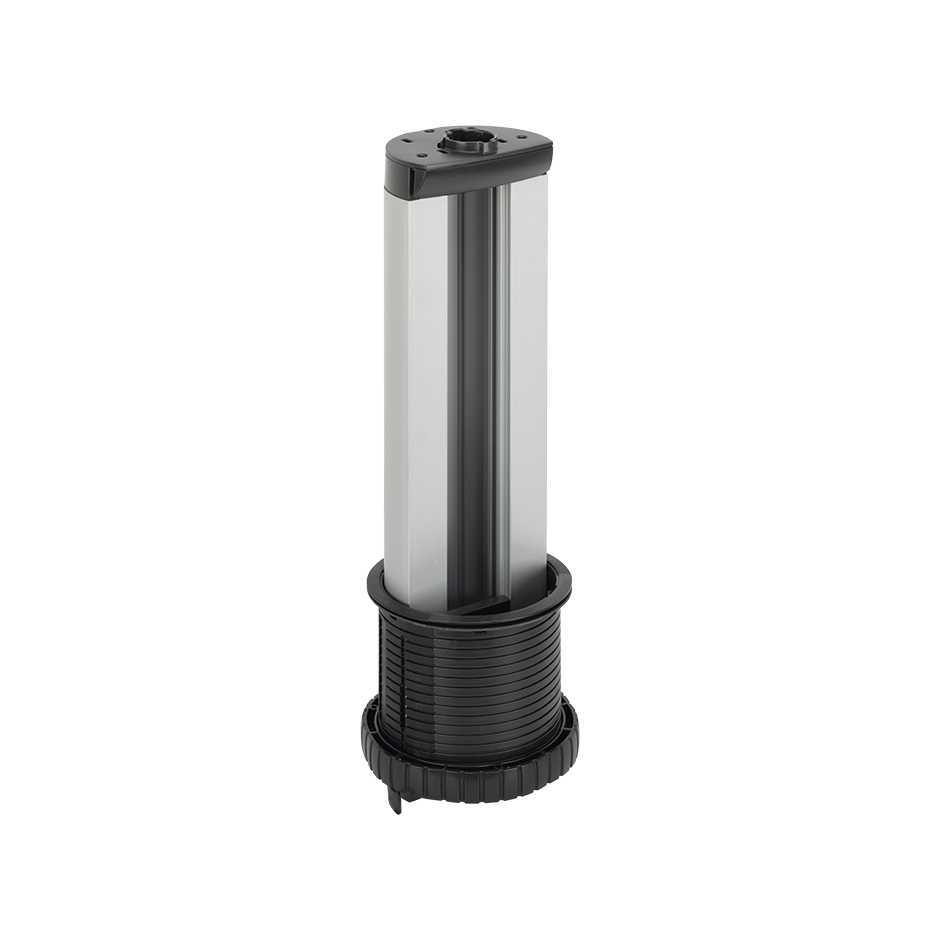

Vista frontal perfil telescópico Teleblock Simon K45 aluminio

Vista frontal perfil telescópico Teleblock Simon K45 aluminio

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

Embalaje perfil telescópico Teleblock Simon K45 aluminio

Embalaje perfil telescópico Teleblock Simon K45 aluminio

Vista frontal perfil telescópico Teleblock Simon K45 aluminio

Vista frontal perfil telescópico Teleblock Simon K45 aluminio

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

Embalaje perfil telescópico Teleblock Simon K45 aluminio

Embalaje perfil telescópico Teleblock Simon K45 aluminio

Ref
KTL206

Perfil telescópico Teleblock con elevación manual de 6 elementos aluminio Simon K45

Precio/unidad
A consultar
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

KTL206.pdf

Declaración de conformidad

  1. UES0062.pdf [384KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Series
Simon K45
Series compatibles

Simon K45

Vista frontal conector VGA HD15 Simon K45 grafito
Ref
K100B/14
Conector VGA HD15 hembra con placa embellecedora grafito Simon K45
Vista frontal conector USB 2.0 Tipo A Simon K45 grafito
Ref
K128B/14
Conector USB 2.0 Tipo A hembra con placa embellecedora grafito Simon K45
Ref
K76/14
Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes grafito Simon K45
Ref
KB76/14
Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes grafito Simon K45
Vista frontal placa de voz y datos inclinada con guardapolvo para 2 conectores RJ45 Simon K45 grafito
Ref
KB80/14
Placa de voz y datos inclinada con guardapolvo de 1 elemento para 2 conectores RJ45 grafito Simon K45
Vista frontal placa de voz y datos inclinada con guardapolvo para 1 conector RJ45 Simon K45 grafito
Ref
K80/14
Placa de voz y datos inclinada con guardapolvo de 1 elemento para 1 conector RJ45 grafito Simon K45
Vista frontal conector 3RCA Simon K45 grafito
Ref
K105B/14
Conector 3RCA hembra con placa embellecedora grafito Simon K45
Vista frontal conector 2RCA Simon K45 grafito
Ref
K101B/14
Conector 2RCA hembra con placa embellecedora grafito Simon K45
Vista frontal conector Mini-Jack Simon K45 grafito
Ref
K123B/14
Conector Mini-Jack hembra con placa embellecedora grafito Simon K45
Vista frontal conector HDMI Tipo A Simon K45 grafito
Ref
K129B/14
Conector HDMI Tipo A hembra con placa embellecedora grafito Simon K45
Vista frontal placa embellecedora para entrada de tubo o prensaestopa Simon K45 grafito
Ref
K19/14
Placa embellecedora para entrada de tubo o prensaestopa de 22 mm de diámetro de 1 elemento grafito Simon K45
Vista frontal posicionador de 90º para colocar las placas Simon K45
Ref
K66
Posicionador a 90º para colocar las placas de 1 elemento en posición vertical de Simon K45
Vista frontal cargador USB tipo A Simon K45 grafito
Ref
K126B/14
Cargador de 5V/DC mediante puerto USB tipo A grafito Simon K45
Vista frontal conector VGA HD15 Simon K45 grafito
Ref
K100B/14
Conector VGA HD15 hembra con placa embellecedora grafito Simon K45
Vista frontal conector USB 2.0 Tipo A Simon K45 grafito
Ref
K128B/14
Conector USB 2.0 Tipo A hembra con placa embellecedora grafito Simon K45
Vista frontal placa de voz y datos inclinada con guardapolvo para 2 conectores RJ45 Simon K45 grafito
Ref
KB80/14
Placa de voz y datos inclinada con guardapolvo de 1 elemento para 2 conectores RJ45 grafito Simon K45
Vista frontal placa de voz y datos inclinada con guardapolvo para 1 conector RJ45 Simon K45 grafito
Ref
K80/14
Placa de voz y datos inclinada con guardapolvo de 1 elemento para 1 conector RJ45 grafito Simon K45
Vista frontal conector 3RCA Simon K45 grafito
Ref
K105B/14
Conector 3RCA hembra con placa embellecedora grafito Simon K45
Vista frontal conector 2RCA Simon K45 grafito
Ref
K101B/14
Conector 2RCA hembra con placa embellecedora grafito Simon K45
Vista frontal conector Mini-Jack Simon K45 grafito
Ref
K123B/14
Conector Mini-Jack hembra con placa embellecedora grafito Simon K45
Vista frontal conector HDMI Tipo A Simon K45 grafito
Ref
K129B/14
Conector HDMI Tipo A hembra con placa embellecedora grafito Simon K45
Vista frontal placa embellecedora para entrada de tubo o prensaestopa Simon K45 grafito
Ref
K19/14
Placa embellecedora para entrada de tubo o prensaestopa de 22 mm de diámetro de 1 elemento grafito Simon K45
Vista frontal posicionador de 90º para colocar las placas Simon K45
Ref
K66
Posicionador a 90º para colocar las placas de 1 elemento en posición vertical de Simon K45
Ref
K76/14
Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes grafito Simon K45
Ref
KB76/14
Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes grafito Simon K45
Información de Producto
Descargas
Soporte

Información de producto

Si hablamos de mobiliario, la serie Simon K45 es un auténtico referente en el sector de los sistemas eléctricos. En esta gama podemos encontrar el Perfil telescópico Teleblock con elevación manual de seis elementos en color aluminio. Con unas dimensiones de 103 x 60 x 422 mm, el perfil se suministra con 1 placa ciega y 2 placas de 22,5x45 mm para una distribución interna del cableado más cómoda.

Apto para empotrar en mobiliario, este elemento, que está disponible en 2, 3, 4, 5 y 6 elementos, ha sido diseñado con un perfil de aluminio anodizado con soporte de fijación y cierre superior e inferior en termoplástico autoextinguible y libre de halógenos que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos. Para completar la instalación del producto debe combinarse con la tapa y marco embellecedor (referencias KTLA1/14 o KTLA1/31).

Información básica

  • Observaciones

    Para completar la instalación del producto debe combinarse con la tapa y marco embellecedor (refs KTLA1/14 o KTLA1/31)

  • Acabado

    Grafito

  • Material

    Metal

  • Embalaje

    Perfil telescópico con elevación manual, juntas antideslizantes, tabique separador metálico, 2 tomas de tierra, 3 placas ciegas (1 ancha y 2 estrechas), rosca de fijación y manual de instalación.

Información técnica

  • RAL

    7021

  • Resistencia al calor (ºC)

    +70ºC (según norma IEC 60670)

  • IP

    IP4X

  • Dimensión del hueco (mm)

    Ø 114 mm

  • Profundidad (mm)

    422 mm

  • Dimensiones (mm)

    103 x 60 x 422

  • Elevación del marco desde el nivel del suelo (mm)

    3 mm

  • Altura del perfil en posición oculta (mm)

    3 mm

  • Altura del perfil en posición extendida (mm)

    269 mm

Instalación y mantenimiento

  • Número de posiciones de apertura de la tapa

    1

  • Extinción (ºC)

    +850ºC (según norma IEC 60670)

  • Extracción de componentes

    Únicamente con herramienta

  • Posibilidades de fijación

    Su diseño permite la integración en cualquier tipo de mobiliario, combinando el perfil telescópico con la tapa y marco embellecedor (ref. KTLA1/14 con acabado grafito y ref. KTLA1/31 con acabado cromado mate)

  • Fijación sin accesorios

    El perfil telescópico se suministra con todo el material necesario para su instalación, incluyendo el soporte de fijación, no siendo necesario el uso de referencias adicionales para su fijación.

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Información logística

  • Volumen producto

    13332200 MMQ

  • Peso neto

    1.46 KGM

  • Peso bruto

    1.46 KGM

  • EAN producto

    8426436049604

  • Embalaje

    1

  • Alto embalaje

    140 MMT

  • Ancho embalaje

    214 MMT

  • Profundo embalaje

    445 MMT

  • Volumen embalaje

    13332200 MMQ

  • Peso neto

    1.46 KGM

  • Peso bruto

    1.46 KGM

  • EAN embalaje

    8426436049604
