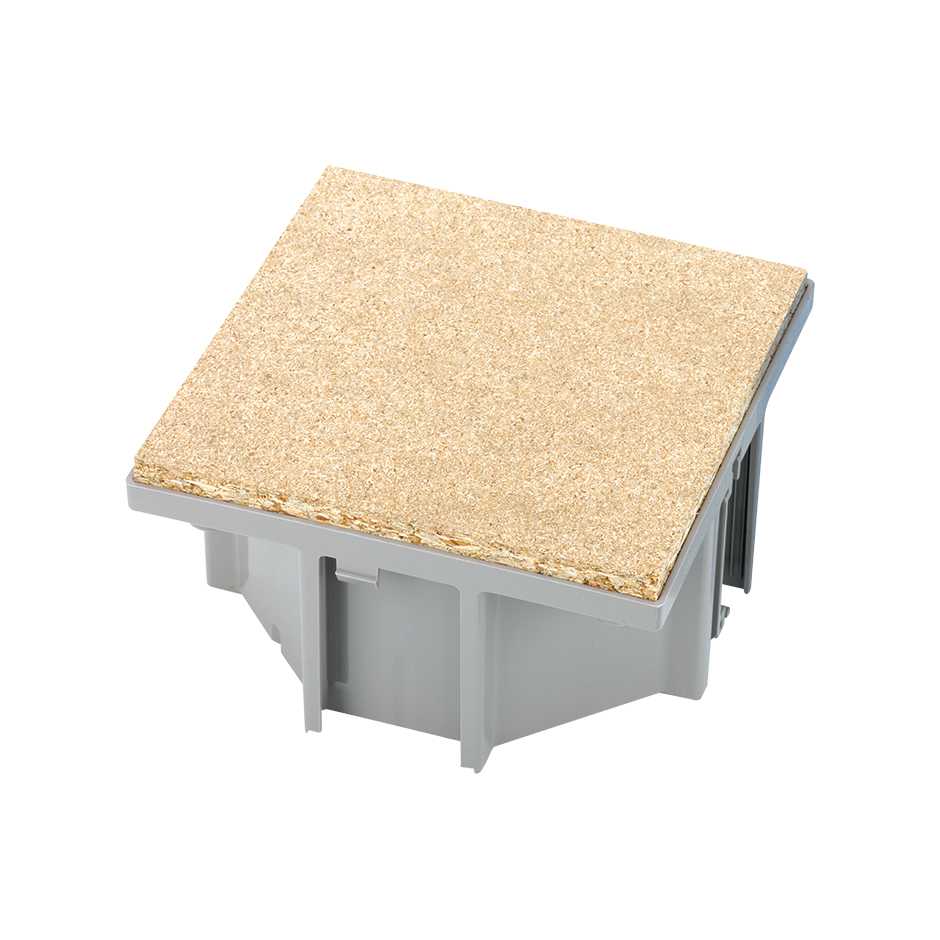

Vista frontal cubeta IP66 para empotrar en suelo de pavimento Simon K45

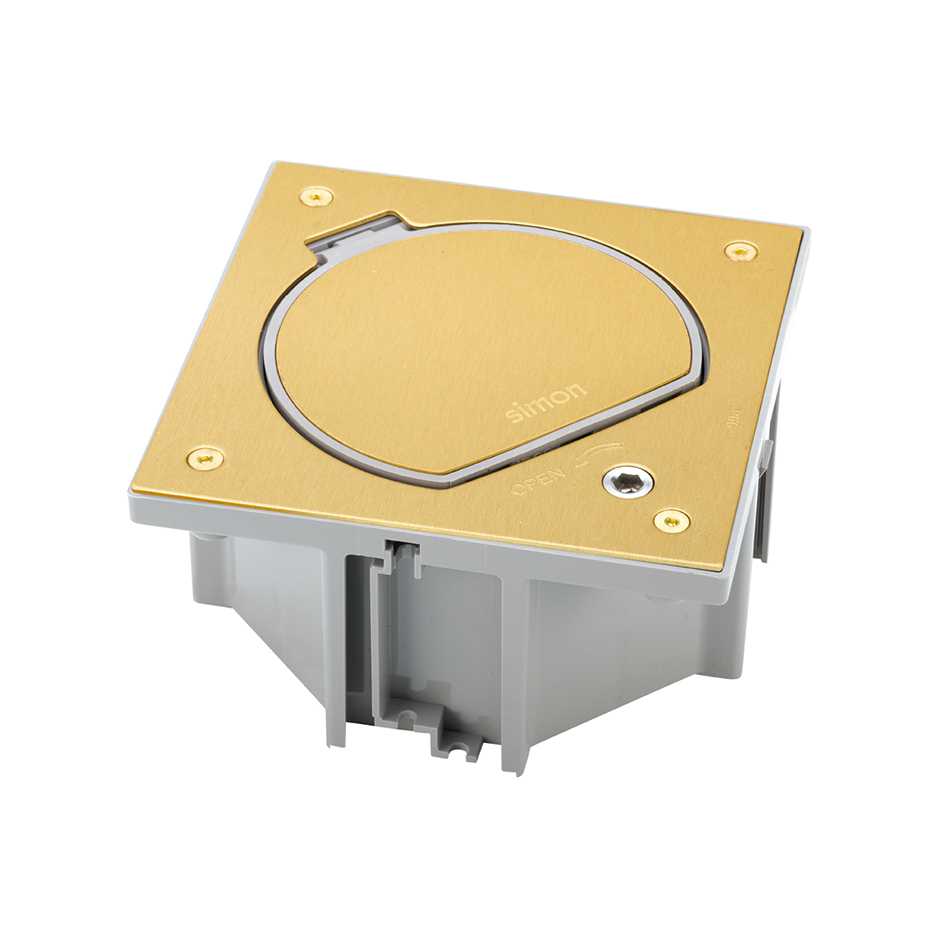

Esta imagen representa la solución combinada de diferentes referencias KGE170/23 + KSE0/23/71

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

Ref

KGE170/23

Cubeta IP66 para empotrar en suelo de pavimento Simon K45

Precio/unidad

A consultar

Embalaje

1 Unidad

Descargas disponibles

Ficha técnica

KGE170/23.pdf

Manuales de instalación

990118.pdf [5MB]

Declaración de conformidad

UES0045_3.pdf [800KB]

¿Necesitas asesoramiento?

Caracteristicas destacadas

Series

Simon K45

Series compatibles

Simon K45

Ref

KSE16U/23/71

Unidad portamecanismos IP66 con cierre manual y base de enchufe schuko con 1 RJ45 de categoría 6 UTP latón Simon K45

Vista frontal unidad portamecanismos IP66 con una base de enchufe schuko y RJ45 Simon K45 acero inox

Ref

KSE16U/23/72

Unidad portamecanismos IP66 con cierre manual y base de enchufe schuko con 1RJ45 categoría 6 UTP acero inox Simon K45

Vista frontal accesorio de unión de cubetas IP66 Simon K45

Ref

ACSE

Accesorio de unión de cubetas IP66 en suelo de pavimento Simon K45

Vista frontal unidad portamecanismos IP66 para una función de 1 elemento Simon K45 latón

Ref

KSE0SEC/23/71

Unidad portamecanismos IP66 con cierre de seguridad para una función de 1 elemento latón Simon K45

Ref

KSE0/23/71

Unidad portamecanismos IP66 con cierre manual para una función de 1 elemento latón Simon K45

Vista frontal unidad portamecanismos IP66 para una función de 1 elemento Simon K45 acero inox

Ref

KSE0SEC/23/72

Unidad portamecanismos IP66 con cierre de seguridad para una función de 1 elemento acero inox Simon K45

Ref

KSE0/23/72

Unidad portamecanismos IP66 con cierre manual para una función de 1 elemento acero inox Simon K45

Ref

KSE16U/23/72

Unidad portamecanismos IP66 con cierre manual y base de enchufe schuko con 1RJ45 categoría 6 UTP acero inox Simon K45

Ref

ACSE

Accesorio de unión de cubetas IP66 en suelo de pavimento Simon K45

Ref

KSE0SEC/23/71

Unidad portamecanismos IP66 con cierre de seguridad para una función de 1 elemento latón Simon K45

Ref

KSE0/23/71

Unidad portamecanismos IP66 con cierre manual para una función de 1 elemento latón Simon K45

Ref

KSE0SEC/23/72

Unidad portamecanismos IP66 con cierre de seguridad para una función de 1 elemento acero inox Simon K45

Ref

KSE0/23/72

Unidad portamecanismos IP66 con cierre manual para una función de 1 elemento acero inox Simon K45

Información de Producto

Descargas

Soporte

Información de producto

Modelo para fijación KGE170/23 perteneciente a la profesional gama de productos para instalaciones Simon K45, con posibilidad de combinación con otros elementos de la misma familia de la gama. Elemento apto para instalaciones basadas en empotrados en pavimento, incluye moldeo de cubeta IP66 diseñado para trabajos en suelo de pavimento. Viene en material de plástico con colores y acabados en gris, integra material termoplástico autoextinguible minimizando el riesgo en situación de llama. Fijación para 1 elemento y 2 módulos con unas dimensiones de 135 x 135 x 69 mm, cuando sea necesario disponer de más de un punto de conexión el accesorio ACSE permite la unión de cubetas en cualquiera de los 4 lados, ideal para diferentes entornos de trabajo profesionales y domésticos.

Información básica

Observaciones

Cuando sea necesario disponer de más de un punto de conexión el accesorio ACSE permite la unión de cubetas en cualquiera de los 4 lados
Acabado

Gris
Material

Plástico
Embalaje

Cubeta IP66 para empotrar en suelo de pavimento, tapa protectora de entrada de áridos y manual de instalación

Información técnica

Clasificación IK

7
Resistencia al calor (ºC)

+70ºC (según norma IEC 60670)
IP

66
Carga máxima (kg)

1.000 kg
Profundidad (mm)

69 mm
Dimensiones (mm)

135 x 135 x 69
Elevación del marco desde el nivel del suelo (mm)

0 mm
Dimensiones de la bandeja empotrada (mm)

135 x 135 mm

Instalación y mantenimiento

Se puede instalar en bandeja

Plástica
Extinción (ºC)

+650ºC (según norma IEC 60670)
Extracción de componentes

Únicamente con herramienta
Tornillos necesarios para la fijación a la losa

Mínimo 2 (1 por lado, en diagonal). Se recomienda sujetar la cubeta con 3 tornillos para una total fijación
Mantenimiento

Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
