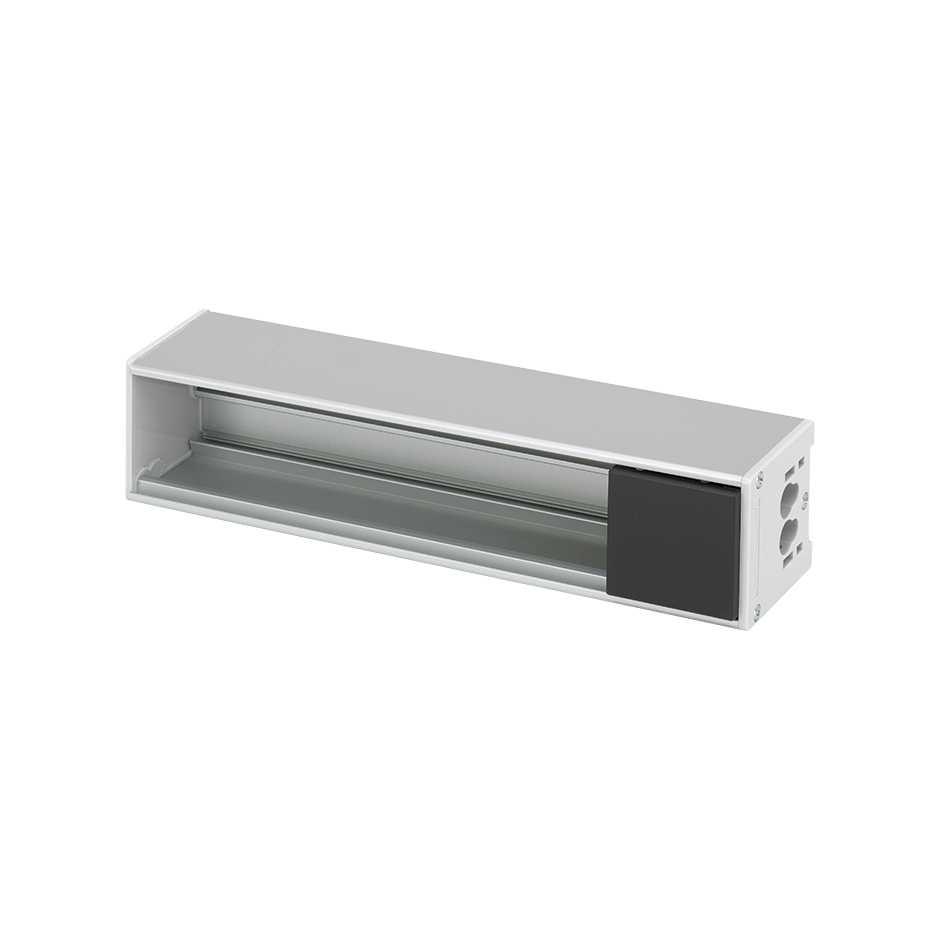

Vista frontal perfil de aluminio Ofiblock Compact Simon K45 grafito

Embalaje perfil de aluminio Ofiblock Compact Simon K45 grafito

Ref

KFC104/14

Perfil de aluminio Ofiblock Compact de 4 elementos grafito Simon K45

Precio/unidad

A consultar

Hasta fin de existencias

Embalaje

1 Unidad

Descargas disponibles

Ficha técnica

KFC104/14.pdf

Manuales de instalación

990257.pdf [1MB]

Declaración de conformidad

UES0090 20170329.pdf [44KB]

¿Necesitas asesoramiento?

Caracteristicas destacadas

Series

Simon K45

Series compatibles

Simon K45

Ref

K100B/14

Conector VGA HD15 hembra con placa embellecedora grafito Simon K45

Vista frontal conector USB 2.0 Tipo A Simon K45 grafito

Ref

K128B/14

Conector USB 2.0 Tipo A hembra con placa embellecedora grafito Simon K45

Ref

K76/14

Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes grafito Simon K45

Ref

KB76/14

Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes grafito Simon K45

Vista frontal placa de voz y datos inclinada con guardapolvo para 2 conectores RJ45 Simon K45 grafito

Ref

KB80/14

Placa de voz y datos inclinada con guardapolvo de 1 elemento para 2 conectores RJ45 grafito Simon K45

Vista frontal placa de voz y datos inclinada con guardapolvo para 1 conector RJ45 Simon K45 grafito

Ref

K80/14

Placa de voz y datos inclinada con guardapolvo de 1 elemento para 1 conector RJ45 grafito Simon K45

Vista frontal conector 3RCA Simon K45 grafito

Ref

K105B/14

Conector 3RCA hembra con placa embellecedora grafito Simon K45

Vista frontal conector 2RCA Simon K45 grafito

Ref

K101B/14

Conector 2RCA hembra con placa embellecedora grafito Simon K45

Vista frontal conector Mini-Jack Simon K45 grafito

Ref

K123B/14

Conector Mini-Jack hembra con placa embellecedora grafito Simon K45

Vista frontal conector HDMI Tipo A Simon K45 grafito

Ref

K129B/14

Conector HDMI Tipo A hembra con placa embellecedora grafito Simon K45

Vista frontal cargador USB tipo A Simon K45 grafito

Ref

K126B/14

Cargador de 5V/DC mediante puerto USB tipo A grafito Simon K45

Ref

K100B/14

Conector VGA HD15 hembra con placa embellecedora grafito Simon K45

Ref

K128B/14

Conector USB 2.0 Tipo A hembra con placa embellecedora grafito Simon K45

Ref

KB80/14

Placa de voz y datos inclinada con guardapolvo de 1 elemento para 2 conectores RJ45 grafito Simon K45

Ref

K80/14

Placa de voz y datos inclinada con guardapolvo de 1 elemento para 1 conector RJ45 grafito Simon K45

Ref

K105B/14

Conector 3RCA hembra con placa embellecedora grafito Simon K45

Ref

K101B/14

Conector 2RCA hembra con placa embellecedora grafito Simon K45

Ref

K123B/14

Conector Mini-Jack hembra con placa embellecedora grafito Simon K45

Ref

K129B/14

Conector HDMI Tipo A hembra con placa embellecedora grafito Simon K45

Ref

K76/14

Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes grafito Simon K45

Ref

KB76/14

Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes grafito Simon K45

Información de Producto

Descargas

Soporte

Información de producto

Se trata de un perfil de aluminio Ofiblock Compact de 4 elementos con acabado en grafito que corresponde a la serie Simon K45. Esta colección representa toda una apuesta por mejorar la conectividad en los espacios de trabajo.

Este perfil, por su parte, tiene unas medidas de 54 x 225 x 54 mm y está fabricado de aluminio anodizado en cumplimiento con la normativa con tapas laterales en termoplástico autoextinguible y libre de halógenos, un material muy seguro de producirse un incendio, pues evita que se propague el fuego y reduce la toxicidad en caso de emisión de humos.

El producto se suministra con una placa ciega con el objetivo de hacer más cómoda la distribución interna del cableado. Presenta una mayor compacidad para permitir una convergencia de soluciones de energía, voz y datos y multimedia con la menor profundidad. Puede instalarse en pared, mobiliario, suelo técnico, superficie metálica con imán o sobre guía DIN.

Información básica

Observaciones

Perfil con mayor compacidad para permitir una convergencia de soluciones de energía, voz y datos y multimedia con la menor profundidad
Acabado

Grafito
Material

Metal
Embalaje

Perfil de aluminio Ofiblock Compact, 1 toma de tierra, 1 placa ciega, 1 tapa lateral con entrada de cable directo, pasamuros, 1 tapa lateral ciega, tornillería y manual de instalación.

Información técnica

RAL

7021
Resistencia al calor (ºC)

+125ºC (según norma IEC 60670)
IP

IP4X
Profundidad (mm)

54 mm
Dimensiones (mm)

54 x 225 x 54

Instalación y mantenimiento

Extinción (ºC)

+850ºC (según norma IEC 60670)
Extracción de componentes

Únicamente con herramienta
Extracción de la cubierta

Únicamente con herramienta
Tornillos necesarios para la fijación a la losa

2 (1 por lado) en combinación con la referencia KSF4 (soporte no suministrado con perfil)
Posibilidades de fijación

Su diseño permite la integración mural en superficie, en mobiliario de sobremesa, bajo mesa, en suelo técnico, en superficie metálica con imán o sobre guía DIN a través de sus accesorios de fijación específicos.
Mantenimiento

Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
