  1. Inicio
  2. Iluminacion exterior
  3. Luminarias viales
  4. Simon Merak SXF
GAMA

Simon Merak SXF

Luminaria Vial Simon Merak SXF Istanium LED de fundición inyectada de aluminio y fijación lateral / post-top ajustable.
Proporciona la iluminación necesaria con máxima eficiencia energética:

  • Flujo lumínico > 12,050  lm
  • Eficiencia hasta 116 lm/W
  • Gestión térmica garantizada
b1-1_merak_sxf
Imágenes de Merak SXF
Compatibilidad columnas
Documentos descargables
Diseño
merak sxf 1

Luminaria de diseño compacto y cubierta plana con sistema de refrigeración interno de los LEDs.

Actualización instantánea
merak sxf 2

Acceso y mantenimiento por la parte superior con apertura mediante dos palancas, sin herramientas. El grupo electro-óptico es extraíble y actualizable mediante una única pieza y sistema de alineación de tres guias para evitar montajes incorrectos.

Gestión Térmica
merak sxf 3

Sistema de refrigeración por medio de aletas invisibles desde la posición instalada que garantiza la vida útil del LED  y su rendimiento óptimo a elevadas corrientes de alimentación.

Seguridad
merak sxf 4

Desconexión eléctrica automática al abrir la luminaria. Posibilidad de incorporar una protección contra sobretensiones de hasta 10 kV

Orientación
merak sxf 5

Fijación post-top y lateral

Calidad Técnica
merak sxf 6

Simon cuenta con diferentes centros de producción propios, tanto en España como en otras partes del mundo. Todos ellos están equipados con avances técnicos que nos permiten cumplir con otro de los principios que son la base de nuestro éxito: la realización de exigentes pruebas y controles que garantizan la calidad de todos nuestros productos

Ámbitos de aplicación

Estacionamiento
Área verde
Avenida
Calle
Paso peatonal
Zona comercial
Parque/ Jardín
Glorietas/ Intersecciones
Banqueta
Aplicación Vial Tipo Merak SXF Istanium Led
  • Puerto
Puerto
Puerto

Las necesidades  lumínicas de  áreas deportivas  son  extremadamente exigentes  en  cuanto  al control del  deslumbramiento.  En este  caso  se  han  proyectado  ópticas asimétricas  tipo II Media y III Media , según  la  zona ,  interdistancia  y  altura.

3d_colores_falsos
3d
planta

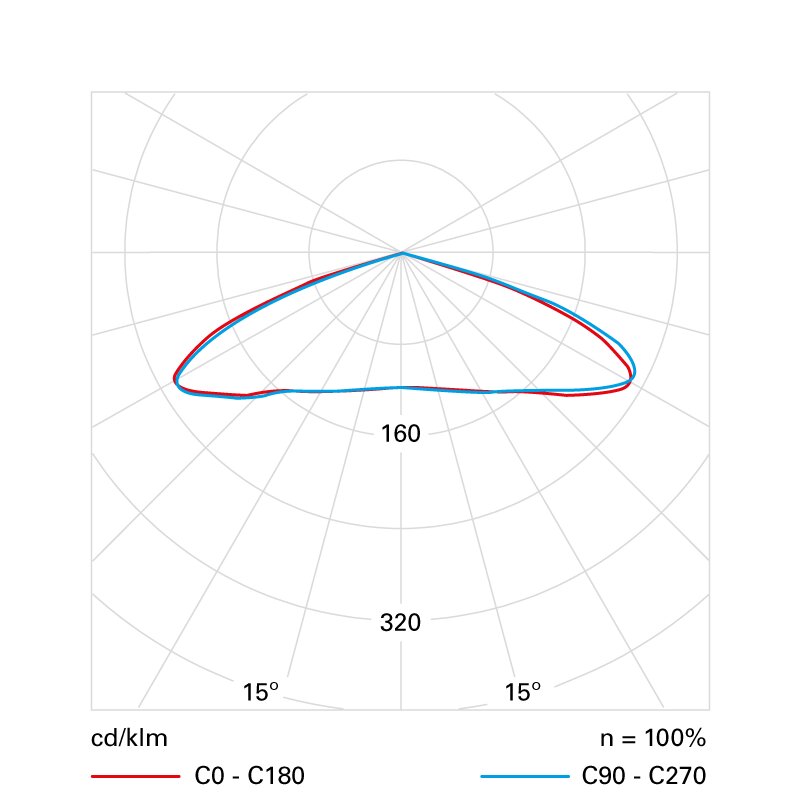

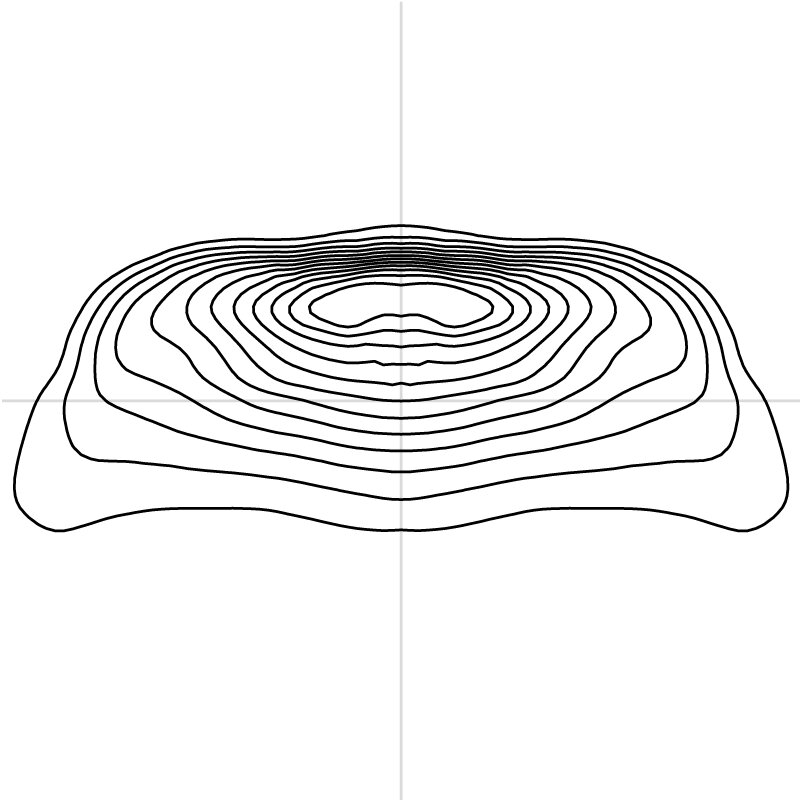

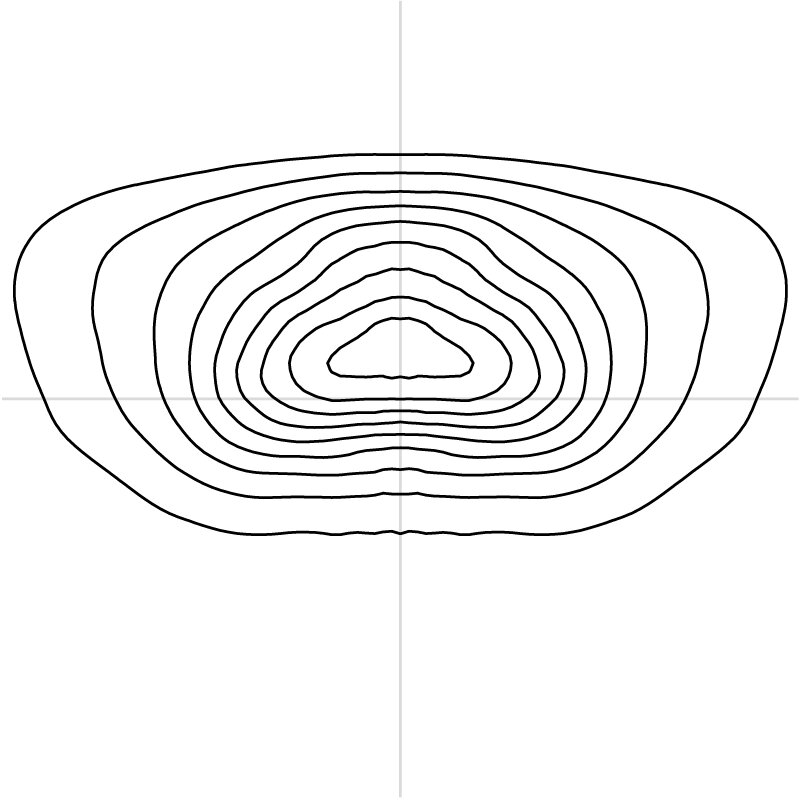

Distribución luminosa

Selecciona una óptica

  • V Simétrica
  • II Media
  • III Media
b7-5-meraksxf_sa
b7-5_merak_sxf_ilussa
b7-5_merak_sxf_isosa
b7-6-meraksxf_rf
b7-6_merak_sxf_isorf
b7-7-meraksxf_rw
b7-8_meraksxf_isorw

Aplicaciones de Merak SXF

Aplicaciones de Merak SXF

b8-1_merak_sxf_realizacion_1
b8-2_merak_sxf_realizacion_2
blan0035
simon-49
simon-52

Gamas relacionadas

Serie
b1-2_merak_syf

Simon Merak SYF

Serie
b1-2_altair_ixf

Simon Altair IXF

Serie
Altair yif

Simon Altair IYF

Columnas relacionadas
merak_sxf_con_bam_10m
Merak SXF con Bam
merak_sxf_con_banderola_9m
Merak SXF con Banderola
merak_sxf_con_cl21_10m
Merak SXF con CL21
merak_sxf_con_diagonal_10m
Merak SXF con Diagonal
merak_sxf_con_sistema_uno_10m
Merak SXF con Sistema Uno
merak_sxf_con_kelp_9m
Merak SXF con Kelp
merak_sxf_con_talya_la_6m
Merak SXF con Talya
merak_sxf_con_tronco_conico_punta_8m
Merak SXF con Tronco conico punta

Productos relacionados

  • Thumbnail
    REF: 258-400001013
    Luminaria vial Simon Merak SXF de 104W con optica Simétrica 4000K a 120-277V
  • Thumbnail
    REF: 258-400003013
    Luminaria vial Simon Merak SXF de 84W con optica Simétrica 4000K a 120-277V
  • Thumbnail
    REF: 258-400022013
    Luminaria vial Simon Merak SXF de 42W con optica Simétrica 4000K a 120-277V
  • Thumbnail
    REF: 258-400011013
    Luminaria vial Simon Merak SXF de 104W con optica III Media 4000K a 120-277V
  • Thumbnail
    REF: 258-400021013
    Luminaria vial Simon Merak SXF de 84W con optica III Media 4000K a 120-277V
  • Thumbnail
    REF: 258-400023013
    Luminaria vial Simon Merak SXF de 49W con optica III Media 4000K a 120-277V
  • b4_1-3_marca
    Marca registrada
    Tecnologia Istanium LED
    Protección

    Simon desarrolla sus productos según normativas específicas de protección respecto al Código IP Descrito en la Norma IEC 60529. Grados de protección proporcionados por las envolventes y Código IK Descrito en la Norma IEC 62262 (EN 50102). Grados de protección proporcionados por las envolventes de materiales eléctricos, contra impactos mecánicos externos.

    ip66

    IP66

    Totalmente estanco al polvo. Protegida contra fuertes chorros de agua o contra la mar gruesa.

    ik09

    IK09

    Protección al impacto mecánico externo de 10 J de energía y 5 Kg/200 mm de masa y altura de la pieza de golpeo

    b4-1-4_proteccion
    Protección
    Grados de Protección IP e IK
    Materiales y Acabados

    Cuerpo

    Fundición inyectada de aluminio

    Sistema de cierre

    Dos palancas de aluminio sin herramientas.

    Difusor

    Vidrio transparente plano para evitar la radiación UV en las ópticas y equipo eléctrico.

    b4_1-4_materiales
    Materiales y Acabados
    Materiales y acabados de color y protecciones específicas
    Normativa y Certificación

    NOM-003

    Productos eléctricos-Especificaciones de seguridad.

    NOM-031

    Eficiencia energética para luminarios con diodos emisores de luz (leds) destinados a vialidades y áreas exteriores públicas.

    FIDE

    Fideicomiso para el  Ahorro de Energía Eléctrica.

    b4_1-1_normativa
    Normativa y Certificación
    Reglamentos Nacionales y Directivas
    Temperatura de Color

    El color es una característica de la luz determinada por la composición espectral de la luz y su interacción con el ojo humano.

    4.000 K

    Luz blanca neutra

    3.000 K

    Luz blanca cálida

    b4_1-2_tempcolor
    Temperatura de Color
    Color de la luz en escala Kelvin
    Características técnicas

    Grado protección   ik9ip66

    Clase   c1

    Certificados   fideancenom

    Peso    6 kg

    Temperaturas de color   NDL 4.000 K, WDL 3.000 K

    Índice de reproducción cromática   >70

    Flujo hemisferio superior    <1% (zonas E1)

    Duración LED (L90 B10 a Ta=25 ºC y Tj=95 ºC)   50.000 h

    Distribución fotométrica (Óptica)   II Media / III Media / V Simétrica

    b4-1-3_caracteristicas_tecnicas
    Características técnicas
    Descubre las características técnicas de esta luminaria

    Documentos descargables


    Catálogo General de Iluminación Exterior 2018
    Descargar

    Folleto Simon Altair y Merak
    Descargar

    Simon Merak SXF Certificaciones
    Descargar

    Ficha técnica de Simon Merak SXF
    Descargar

    Manual de instalación de Simon Merak SXF
    Descargar

    Simon Merak SXF fotometrías
    Descargar
