Conector VGA hembra para video de 2 módulos blanco Simon 27 Play

REFERENCIA: 2700091-030
PVR: A consultar
EMBALAJE: 1 Ud
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Serie:  Simon 27 Play
Versión:  Individual
Acabado:  Blanco
Formato:  VGA
Tipología:  HD15
Tipo de conector:  VGA
Número de conectores:  1
Tipo de embornamiento:  A tornillo
Tipo de accionamiento:  Inserción
Nº de elementos que ocupa:  1 elemento
Número de módulos:  2 módulos
Garra:  Simon 27
Compatibilidad:  Placas Simon 27 Play
Contenido del embalaje:  Conector VGA hembra y hoja de instrucciones
Observaciones:  Longitud máxima recomendada de cableado: 20 metros. Para más información consultar hoja de instrucciones del producto.

INFORMACIÓN TÉCNICA

Sección de cable admitida:  3,3 mm
Pelado de cable necesario:  11 mm
Número de contactos:  15
Número de hilos:  10
Material de fabricación:  Policarbonato Técnico y Aleación de metales, cobre, zinc, plomo y latón.
Tipo de Producto:  Estándar
Mercado disponible:  México y Latinoamérica

NORMATIVA

Normativa:  NMX-J-005-ANCE-2005 + NMX-J-508-ANCE-2010

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para superficie y empotrar
Intervalo temperatura de almacenamiento:  50° C
Mantenimiento:  Utilizar un paño suave humedecido ligeramente en agua jabonosa. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

GALERÍA

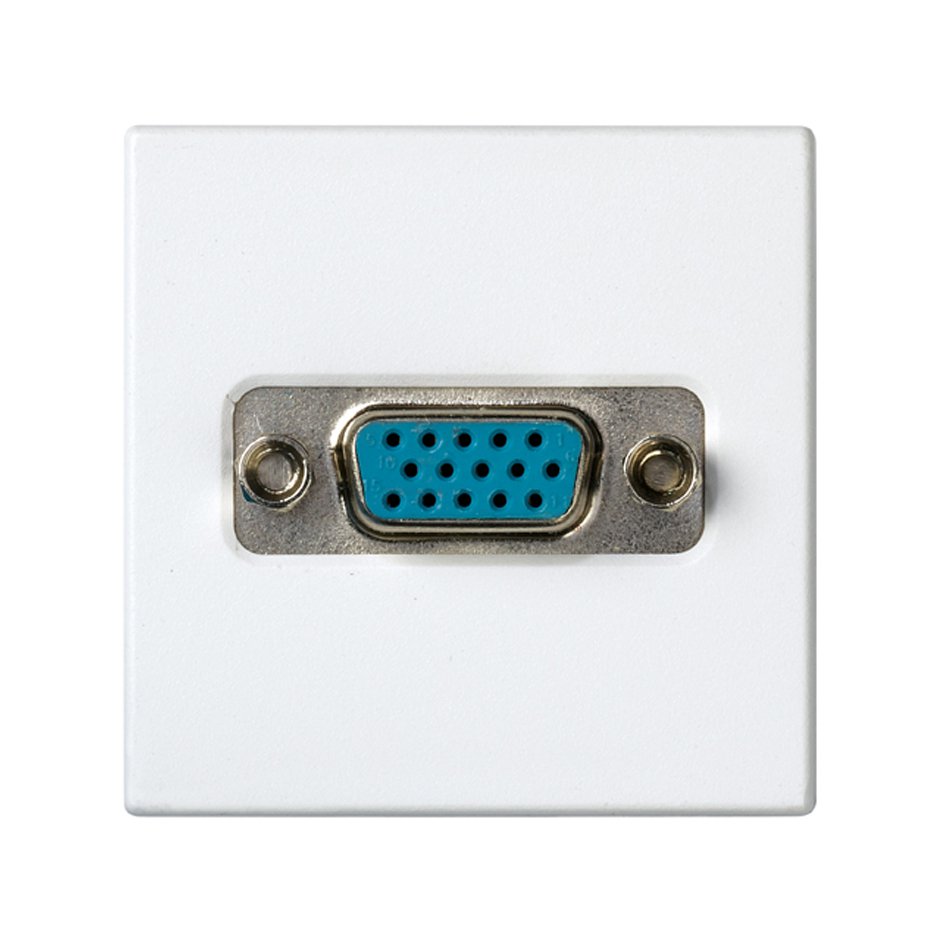

Vista frontal conector VGA hembra para video de 2 módulos blanco Simon 27 Play

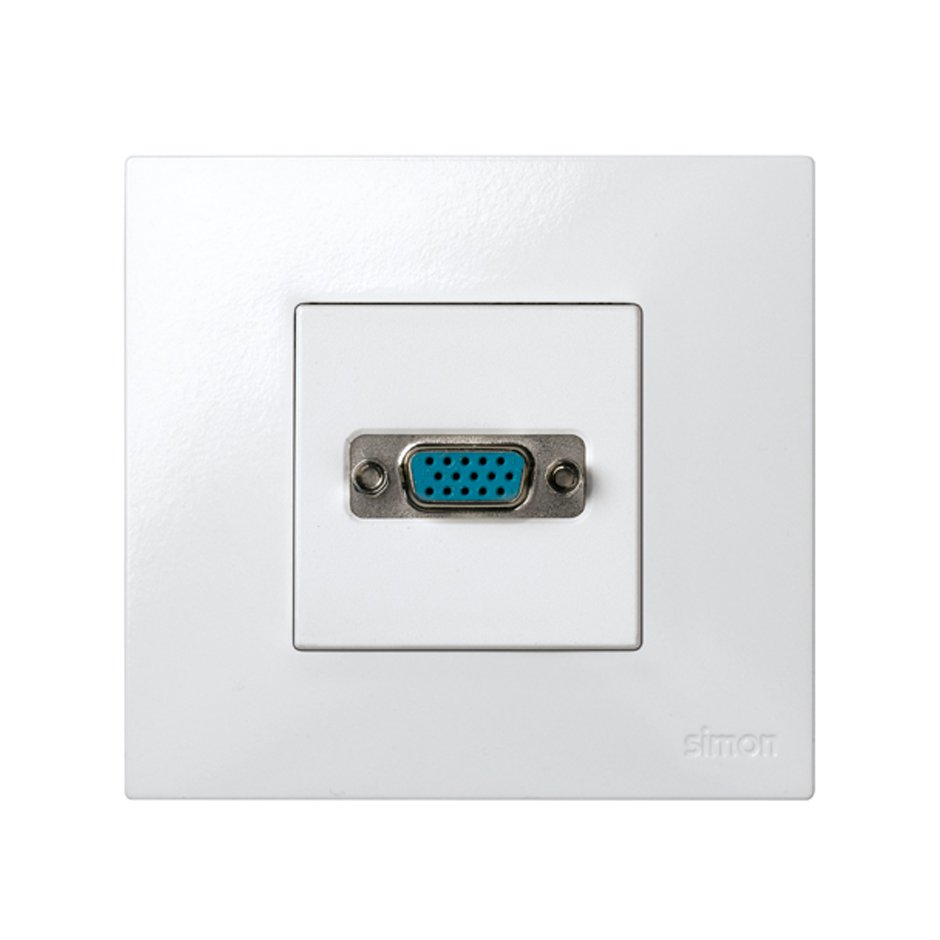

Esta imagen representa la solución combinada de diferentes referencias


ESQUEMÁTICOS

manual
Esquemático Conector VGA hembra para video de 2 módulos blanco Simon 27 Play DESCARGAR
