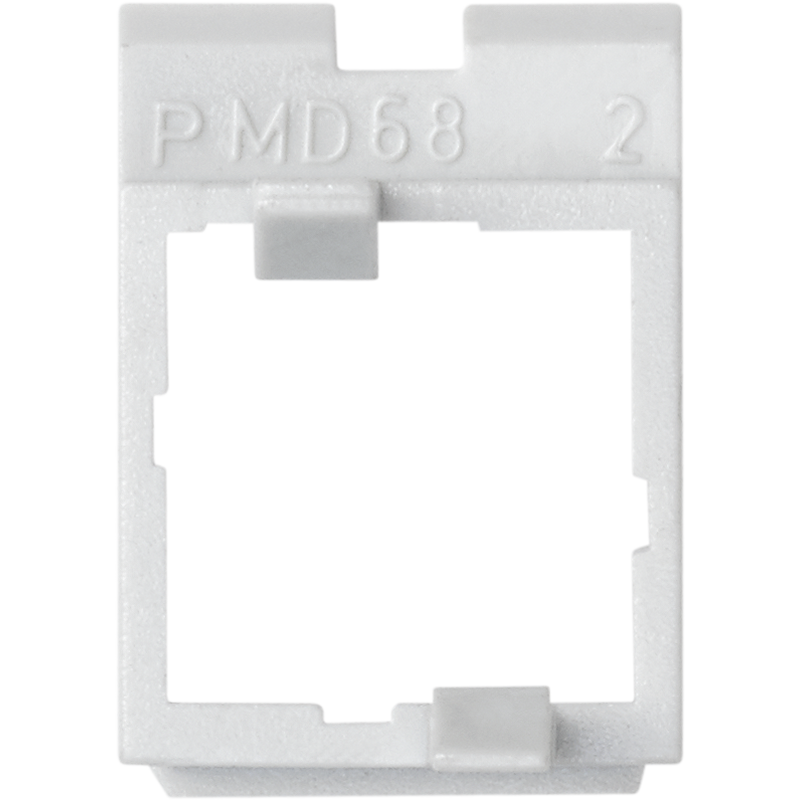

Module pour 1 connecteur RJ45 BeldenCDT® (Nordx®) en plaque inclinée voix et données vue frontale

Module pour 1 connecteur RJ45 BeldenCDT® (Nordx®) en plaque inclinée voix et données emballage

Module pour 1 connecteur RJ45 BeldenCDT® (Nordx®) en plaque inclinée voix et données vue frontale

Module pour 1 connecteur RJ45 BeldenCDT® (Nordx®) en plaque inclinée voix et données emballage

Ref
MD68

Module pour 1 connecteur RJ45 BeldenCDT® (Nordx®) en plaque inclinée voix et données

Prix unitaire
À consulter
Quantité d’emballage
50 Unités

Téléchargements disponibles

Ficha técnica
MD68-datasheet-fr-ma.pdf
Manuels d’installation

  1. Hoja de instrucciones placas de voz y datos 500 CIMA_5.pdf [521KB]

Déclaration de conformité

  1. UES0089.pdf [953KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Simon Cima

Simon K45

<p class=>Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000186-038
Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000181-038
Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000086-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000081-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima vue frontale</p>
Ref
50000186-030
Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima
<p class=>Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima vue frontale</p>
Ref
50000181-030
Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima vue frontale</p>
Ref
50000086-030
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima vue frontale</p>
Ref
50000081-030
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima
<p class=>Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 2 connecteurs RJ45 aluminium Simon 500 Cima vue frontale</p>
Ref
50000186-033
Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 2 connecteurs RJ45 aluminium Simon 500 Cima
<p class=>Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 1 connecteur RJ45 aluminium Simon 500 Cima vue frontale</p>
Ref
50000181-033
Plaque inclinée voix et données sans cache anti-poussière 1 élément pour 1 connecteur RJ45 aluminium Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 aluminium Simon 500 Cima vue frontale</p>
Ref
50000086-033
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 aluminium Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 aluminium Simon 500 Cima vue frontale</p>
Ref
50000081-033
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 aluminium Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 graphite vue de face</p>
Ref
KB80/14
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 graphite Simon K45
<p class=>Plaque inclinée voix et données sans cache anti-poussière pour 2 connecteurs RJ45 Simon K45 graphite vue de face</p>
Ref
KB080/14
Plaque inclinée voix et données pour 1 élément sans cache anti-poussière pour 2 connecteurs RJ45 graphite Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 graphite vue de face</p>
Ref
K80/14
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 graphite Simon K45
<p class=>Plaque inclinée voix et données sans cache anti-poussière pour 1 connecteur RJ45 Simon K45 graphite vue de face</p>
Ref
K080/14
Plaque inclinée voix et données pour 1 élement sans cache anti-poussière pour 1 connecteur RJ45 graphite Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 aluminium vue de face</p>
Ref
KB80/8
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 aluminium Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 aluminium vue de face</p>
Ref
K80/8
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 aluminium Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 blanc vue de face</p>
Ref
KB80/9
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 blanche Simon K45
<p class=>Plaque inclinée voix et données sans cache anti-poussière pour 2 connecteurs RJ45 Simon K45 blanc vue de face</p>
Ref
KB080/9
Plaque inclinée voix et données pour 1 élément sans cache anti-poussière pour 2 connecteurs RJ45 blanche Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 blanc vue de face</p>
Ref
K80/9
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 blanche Simon K45
<p class=>Plaque inclinée voix et données sans cache anti-poussière pour 1 connecteur RJ45 Simon K45 blanc vue de face</p>
Ref
K080/9
Plaque inclinée voix et données pour 1 élement sans cache anti-poussière pour 1 connecteur RJ45 blanche Simon K45
Fiches produits
Téléchargements
Support

Module for 1 RJ45 from BeldenCDT ® (Nordx ®) of the Simon 500 Cima series has been exclusively designed to be combined with angled voice and data plates, making it is also compatible with the elements of the collection Simon K45. This mechanism offers dimensions of 32x20x10 mm and a thickness of 10 mm, it is best to its construction with halogen-free thermoplastic materials in order to ensure the no-propagation spread in case of fire, and toxicity minimum of smoke.

If you are looking for safe and advanced solutions for your home, without doubt you fall in love our collection Simon 500 Cima, as it offers the maximum security in mechanisms for the home, and that is that, thanks to the properties self-extinguishing of our elements, you will enjoy your home with total tranquility. Trust/Confident in our professionals and neglect of all.

Information de base

  • Compatibilité

    Plaques de voix et de données inclinées Simon 500 Cima et Simon K45

  • Remarques

    Le module MD peut uniquement être combiné avec des plaques vocales et de données inclinées (les plaques vocales et de données plates incluent le module MD sur la plaque elle-même).

  • Contenu de l’emballage

    Module MD pour 1 connecteur RJ45

Informations techniques

  • Marché disponible

    CE

  • Compatible avec les connecteurs

    BeldenCDT® GigaFlex séries MDVO

  • Format

    RJ45

  • Température maximale de fonctionnement (ºC)

    +60 ºC

  • Connecteur RJ46

    Non inclus dans le module MD

  • Plaques RJ45 à fermeture par pression

    Connecteurs RJ45 BeldenCDT®

  • Type de clipsage

    Connecteurs RJ45 BeldenCDT®

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Profondeur (mm)

    10

  • Dimensions (mm)

    32 x 20 x 10

Installation et maintenance

  • Sens d’installation

    Vertical, correspondant aux fentes de fixation du module MD

  • Type d’installation

    Fixation par encliquetage direct, aucun outil requis.

Réglementation

  • Règlementation

    UNE-EN 60.670-1:2006

Informations logistique

  • Volume produit

    9100MMQ

  • Poids net

    0.002KGM

  • Poids brut

    0.002KGM

  • Quantité d’emballage

    50

  • Hauteur emballage

    65MMT

  • Largeur emballage

    70MMT

  • Profondeur emballage

    100MMT

  • Volume emballage

    455000MMQ

  • Poids net

    0.1KGM

  • Poids brut

    0.1KGM

  • Emballage EAN

    8426436025400
