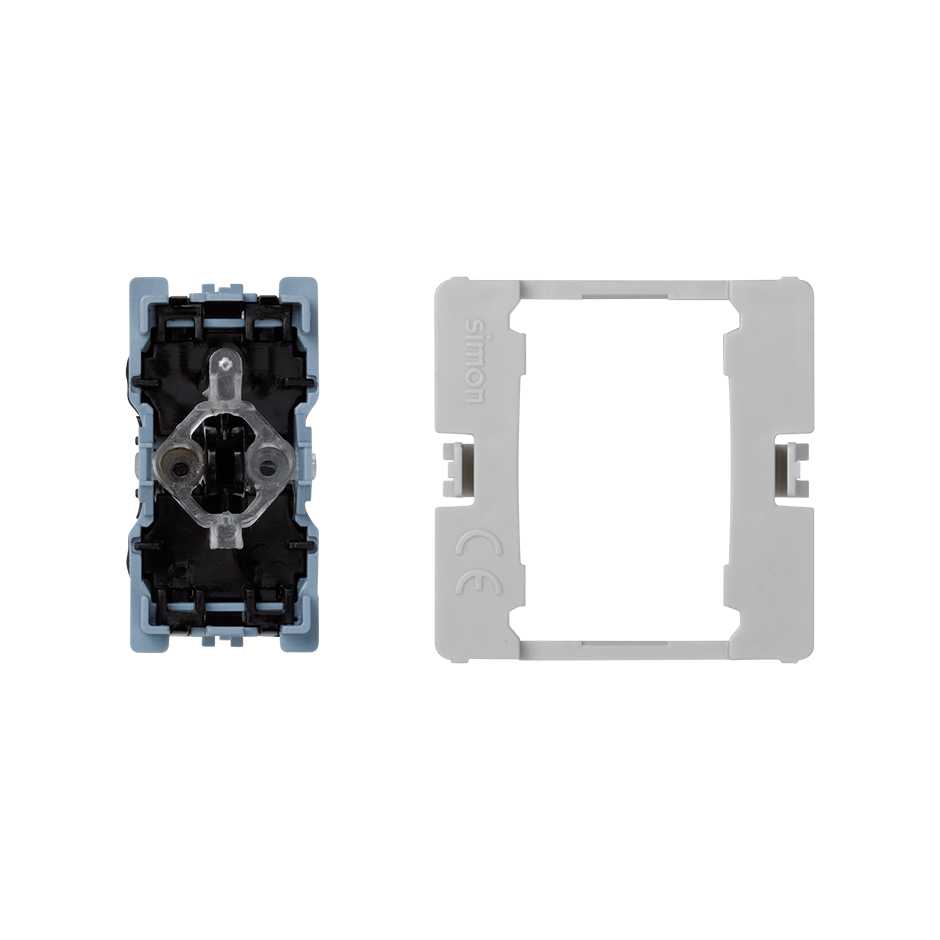

Commutateur à 2 voies 16AX 250V ~ Simon K45 vue de face

Commutateur à 2 voies 16AX 250V ~ Simon K45 vue de face

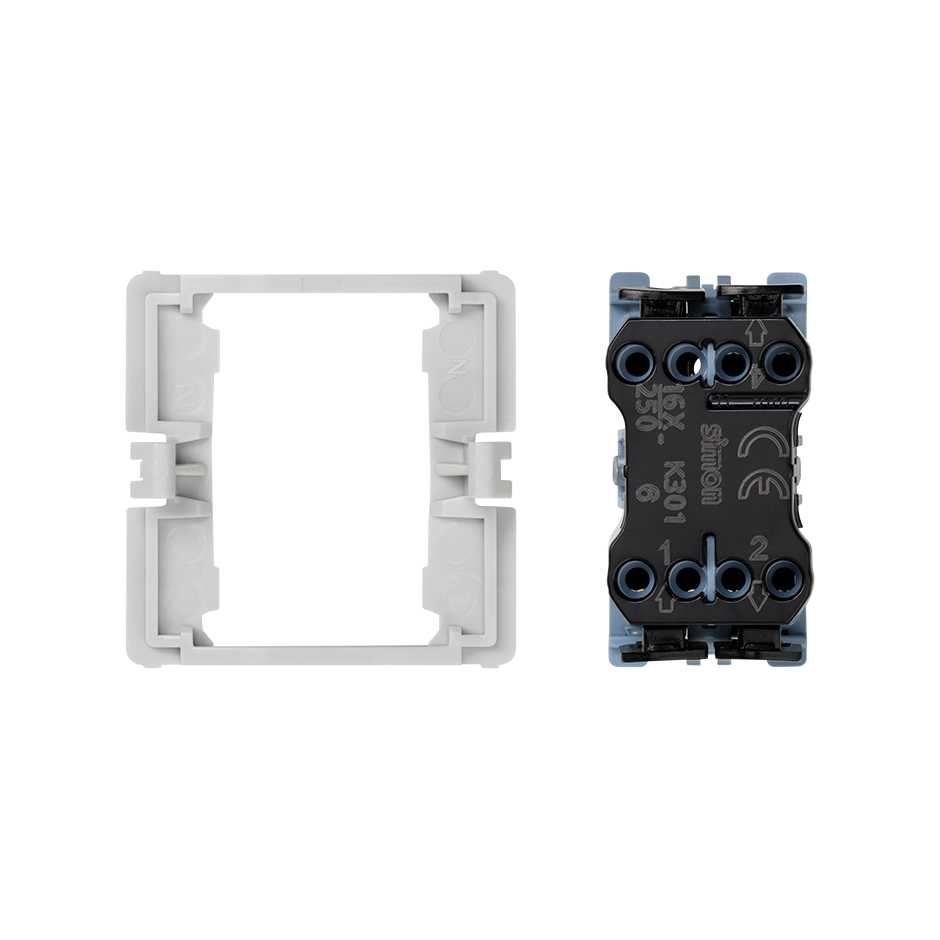

Commutateur à deux voies 16AX 250V~ Simon K45 vue arrière

Commutateur à deux voies 16AX 250V~ Simon K45 vue arrière

2-way switch 16AX 250V~ Simon K45 packaging

2-way switch 16AX 250V~ Simon K45 packaging

Commutateur à 2 voies 16AX 250V ~ Simon K45 vue de face

Commutateur à deux voies 16AX 250V~ Simon K45 vue arrière

2-way switch 16AX 250V~ Simon K45 packaging

Ref
K301

Va et vient unipolaire 16AX 250V ~ avec système de connexion rapide Simon K45

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Principales caractéristiques
Séries
Simon K45
Séries compatibles

Simon K45

Fiches produits

With a size of 22 x 45 mm, the 2-way switch with tilting operation system of the Simon K45 collection, it offers maximum functionality and innovation for its work area. With quick terminal connection without the need to use additional tools, this 2-way switch is designed for installation both flush mounted and surface-mounted to ensure the total integration of the set in the space.

Compatible with a voltage of power of 250 Volts, and 16 AX of intensity, supports a wire cross-section of up to 1.5 mm and stripping of 11 mm wire

It is made of metal components with halogen-free insulation and thermoplastic trim for greater protection of the room in case of fire. Thanks to its materials on the composition, it can reach a temperature range of 5 to 40 ° C and maximum temperatures ranging from -25 and 50 ºC.

It must be taken into account at the time of installation, as it is not possible to combine 2 narrow rocker for commandment mechanisms with in plates of Simon 500 to Simon K45.

Information de base
  • Compatibilité

    Boîtiers Simon K45 pour montage mural, sol, plafond et mobilier et boîtiers Simon 500 Cima (à combiner avec l'adaptateur K45 à 500 Cima réf.50012088-03X)

  • Remarques

    Il n'est pas possible de combiner 2 mécanismes de commande de bouton étroits sur une plaque d'adaptation Simon 500 Cima-Simon K45

  • Contenu de l’emballage

    Mécanisme et instructions

Informations techniques
  • Marché disponible

    CE

  • Certification CE

  • Section de câble admise (mm)

    Jusqu'à 1,5 mm

  • Intensité (A)

    16 AX

  • IP

    IP21

  • Nombre d’éléments possibles

    Demi élément

  • Température de fonctionnement (ºC)

    5 - 40 ºC

  • Plage de température de stockage (ºC)

    -25 - 50 ºC

  • Type de mécanisme

    Inclinaison

  • Version

    Single

  • Tension (V~)

    250 V~

Installation et maintenance
  • Pince à dénuder nécessaire (mm)

    11 mm

  • Installation possible dans un boîtier d’encastrement

    Adaptateur universel, spécifique Simon K45 et spécifique Simon 500 Cima via adaptateur (réf.50012088-03X)

  • Sens d’installation

    Vertical selon la direction des mécanismes

  • Type d’installation

    Adapté pour montage en saillie et encastré

  • Type de connexion des bornes

    Fast

Réglementation
  • Règlementation

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008

Informations logistique
  • Volume produit

    0.3 MMQ

  • Poids net

    0.028 KGM

  • Poids brut

    0.028 KGM

  • Quantité d’emballage

    10

  • Hauteur emballage

    47 MMT

  • Largeur emballage

    47 MMT

  • Profondeur emballage

    47 MMT

  • Volume emballage

    103823 MMQ

  • Poids net

    0.28 KGM

  • Poids brut

    0.29 KGM

  • Emballage EAN

    8426436046962
