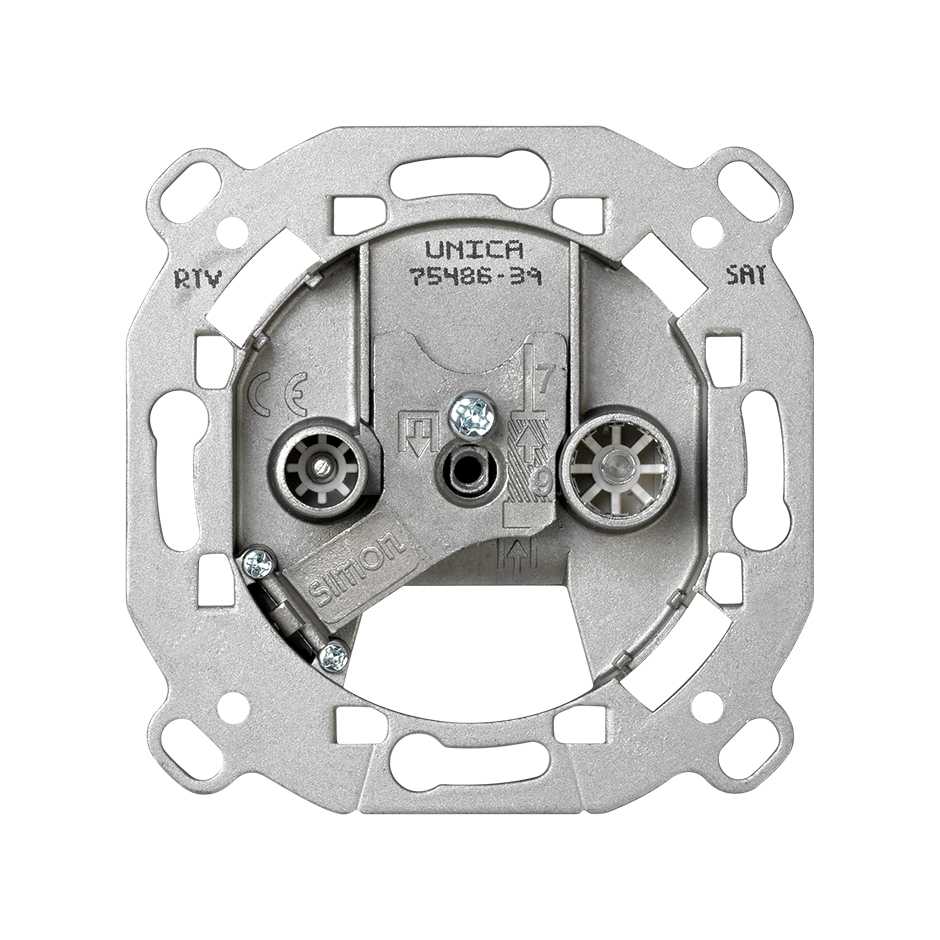

Vue frontale prise signal R-TV+SAT inductive unique

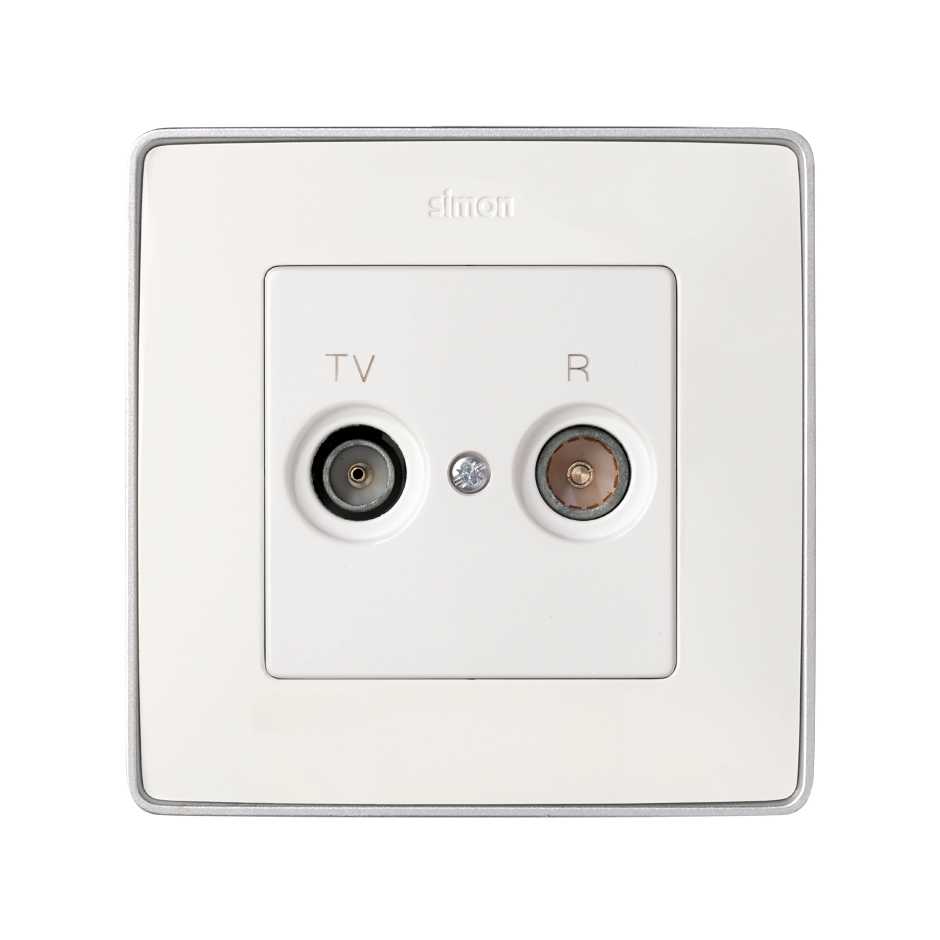

Vue frontale prise signal R-TV+SAT inductive Unique dans une pièce

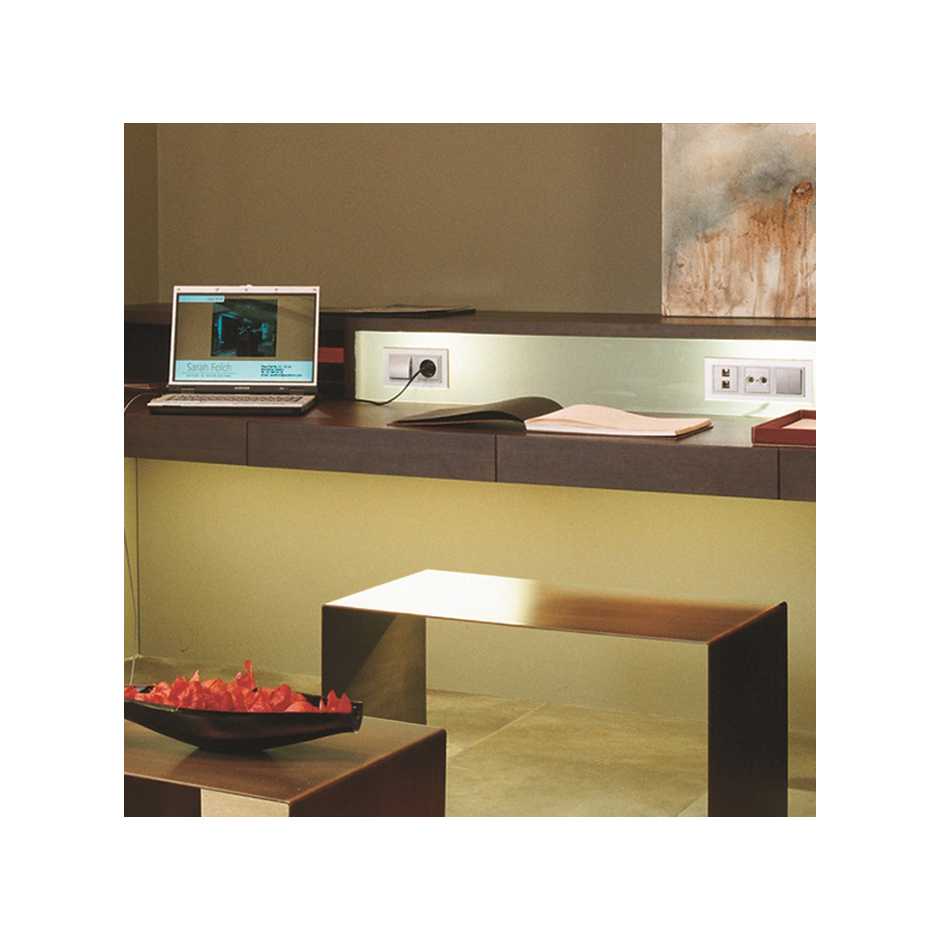

Vue frontale prise signal R-TV+SAT inductive Unique dans une pièce

Vue frontale prise signal R-TV+SAT inductive unique

Vue frontale prise signal R-TV+SAT inductive Unique dans une pièce

Vue frontale prise signal R-TV+SAT inductive Unique dans une pièce

Ref
75486-39

Prise de signal R-TV+SAT non modulaire unique Simon 82 Detail

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Fiche technique
75486-39-ma-datasheet.pdf
Manuels d’installation

  1. 75486-39 75487-39 75488-39_8.pdf [628KB]

Déclaration de conformité

  1. UES0002.pdf [712KB]

Plan

  1. D7548x.jpg [102KB]

Schéma technique

  1. E75486-39.jpg [4MB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 75
Séries compatibles

Simon 82

Simon 82 Nature

Simon 82 Detail

Simon 75

Simon 27

Simon 27 Scudo

Simon 31

Simon 82 Concept

Simon 27 Play

Simon 360

<p class=></p>
Ref
82053-93
Enjoliveur prise tv-r aluminium Simon 82 Detail
<p class=></p>
Ref
82053-38
Enjoliveur prise tv-r graphite Simon 82 Detail
<p class=></p>
Ref
82053-31
Enjoliveur prise tv-r ivoire Simon 82 Detail
<p class=></p>
Ref
82053-30
Enjoliveur prise tv-r blanc Simon 82 Detail
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Cadres Simon 82 Detail

  • Remarques

    Basée sur connecteurs IEC 9,5 mm. 

  • Matériau

    Métal , Plastique

  • Contenu de l’emballage

    Prise R-TV+SAT et notice

Informations techniques

  • Marché disponible

    CE

  • Nombre de connecteurs

    2

  • Nombre de contacts

    2

  • Nombre de câbles

    1

  • Section de câble admise (mm)

    De 6 a 8 mm

  • Type de connecteur

    IEC

  • Format

    R/TV , SAT

  • IP

    IP20

  • Nombre d’éléments possibles

    1 élément

  • Température de fonctionnement (ºC)

    5 - 40 ºC

  • Dimension de l’ouverture (mm)

    35

  • Plage de température de stockage (ºC)

    -25 - 50 ºC

  • Type

    Unique

  • Type de mécanisme

    Multimedia

  • Version

    Simple

  • Profondeur (mm)

    31

  • Dimensions (mm)

    70 x 70 x 31,5

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    7

  • Pince

    Included

  • Installation possible dans un boîtier d’encastrement

    Universel

  • Sens d’installation

    Horizontal, Vertical

  • Type d’installation

    Montage encastré et apparent

  • Retrait du couvercle

    Avec outil seulement

  • Type de connexion des bornes

    À vis

Réglementation

  • Règlementation

    UNE-EN 50083-2:2013

Informations logistique

  • Hauteur produit

    0MMT

  • Largeur produit

    0MMT

  • Profondeur produit

    0MMT

  • Volume produit

    0MMQ

  • Poids net

    0.112KGM

  • Poids brut

    0.132KGM

  • Produit EAN

    8421053256299

  • Quantité d’emballage

    10

  • Hauteur emballage

    85MMT

  • Largeur emballage

    165MMT

  • Profondeur emballage

    221MMT

  • Volume emballage

    3099525MMQ

  • Poids net

    1.12KGM

  • Poids brut

    1.115KGM

  • Emballage EAN

    8421053024966
