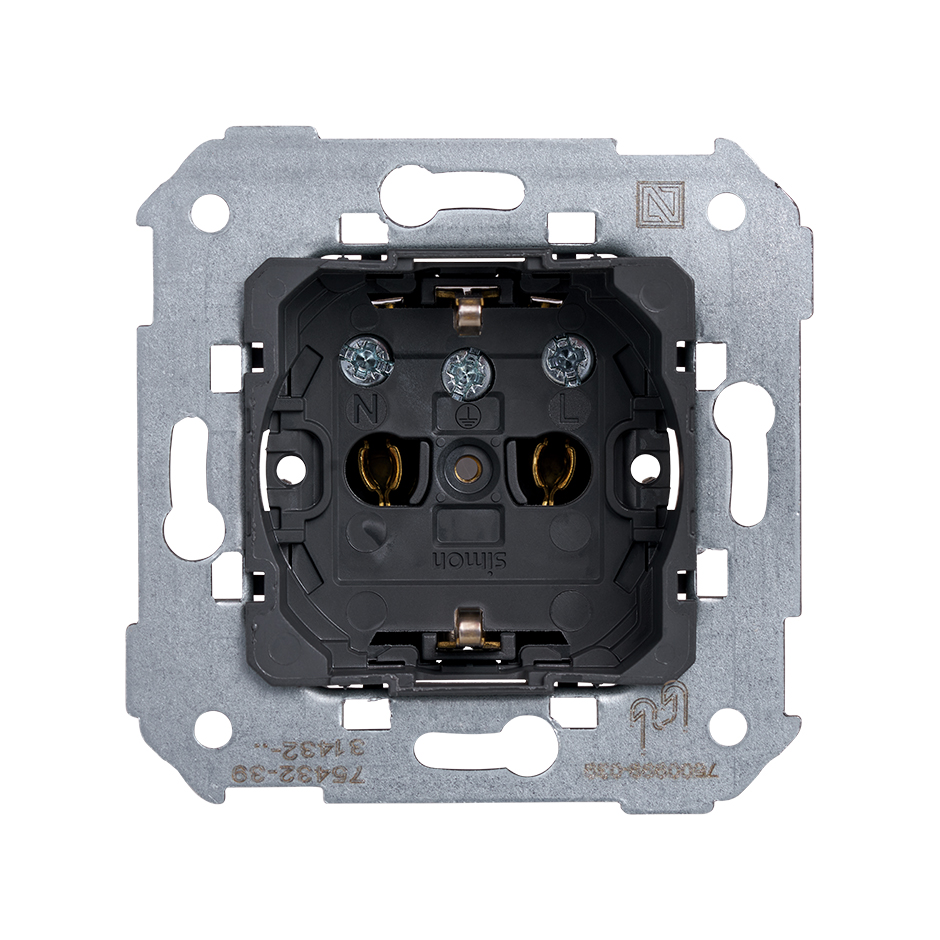

Vue frontale Prise Schuko 10 AX 250V~ connexion à vis

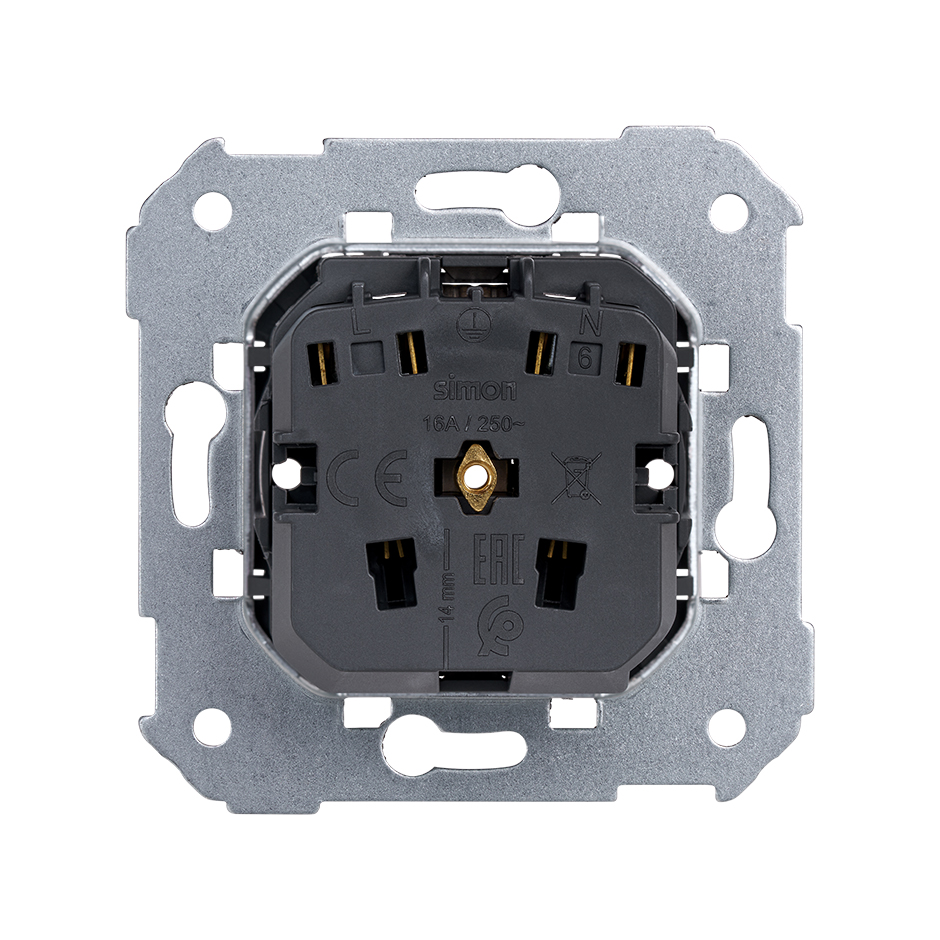

Vue arrière Prise Schuko 10 AX 250V~ connexion à vis

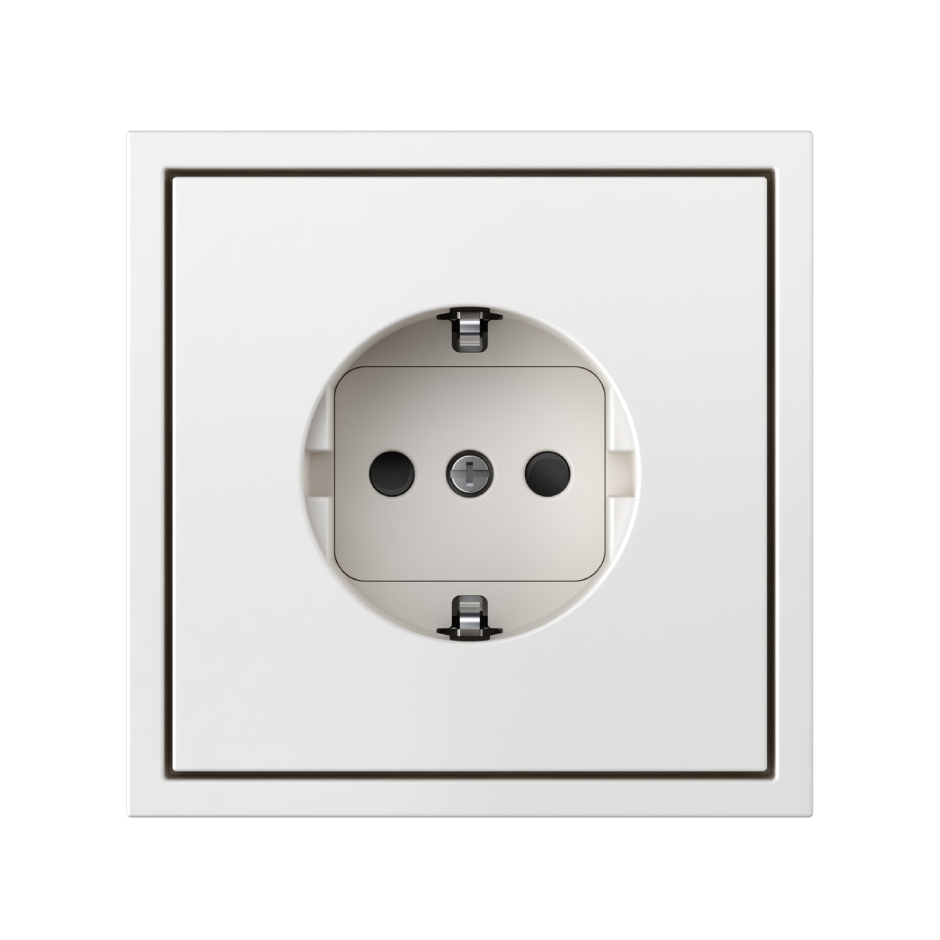

Vue perspective Prise Schuko 10 AX 250V~ connexion à vis

Emballage Prise Schuko 10 AX 250V~ connexion à vis

Application prise schuko dans dressing

Application prise schuko dans dressing

Vue frontale Prise Schuko 10 AX 250V~ connexion à vis

Vue arrière Prise Schuko 10 AX 250V~ connexion à vis

Vue perspective Prise Schuko 10 AX 250V~ connexion à vis

Emballage Prise Schuko 10 AX 250V~ connexion à vis

Application prise schuko dans dressing

Application prise schuko dans dressing

Ref
75432-39

Prise Schuko 16AX 250V~ raccordement à vis Simon 82 Detail

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Fiche technique
75432-39-ma-datasheet.pdf
Déclaration de conformité

  1. UES0017.pdf [631KB]

Plan

  1. D75432.jpg [143KB]

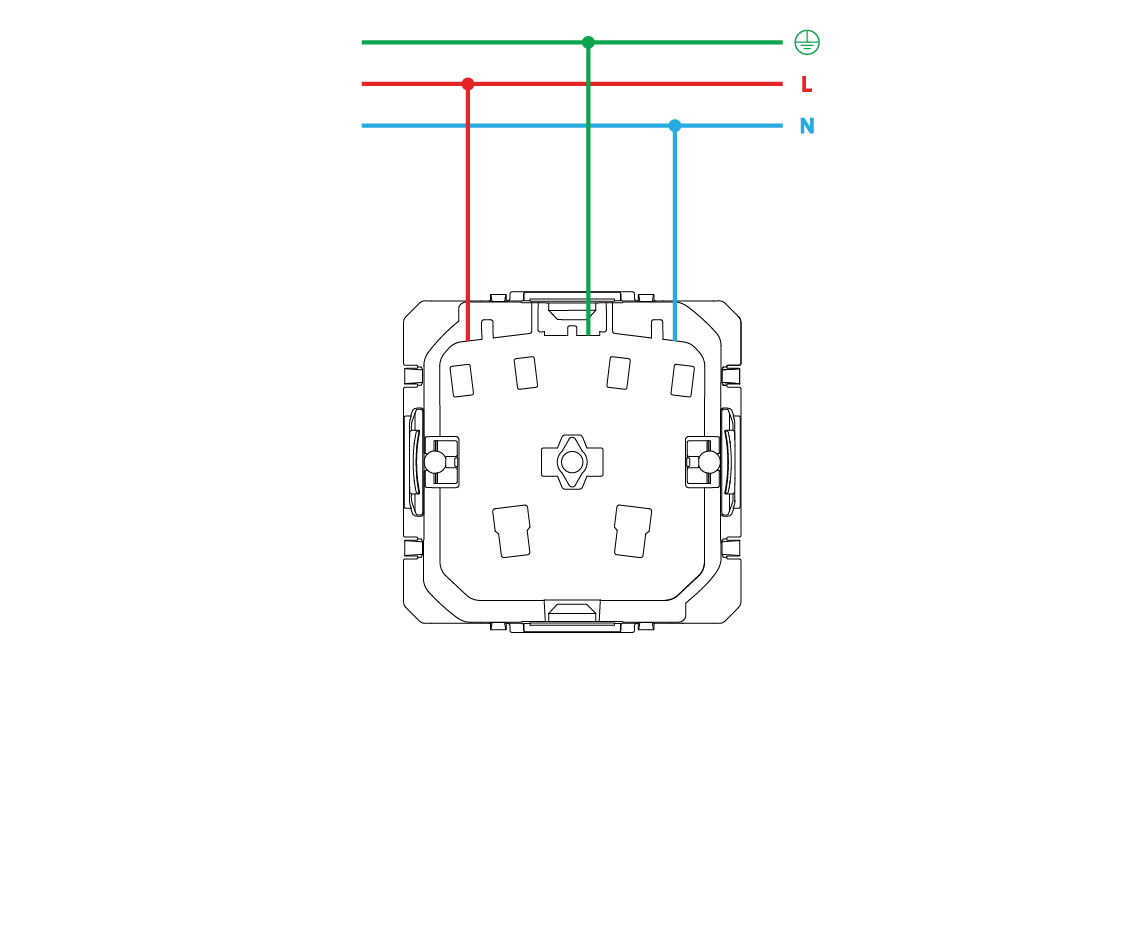

Schéma technique

  1. E75432-39.jpg [88KB]

Certificats

AENOR 030-002635 20240528.pdf

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 75
Séries compatibles

Simon 82

Simon 82 Nature

Simon 82 Detail

Simon 75

Simon 82 Concept

Simon 360

<p class=></p>
Ref
82041-93
Enjoliveur prise schuko aluminium froid Simon 82 Detail
<p class=></p>
Ref
82090-93
Enjoliveur articulé prise schuko aluminium froid Simon 82 Detail
<p class=></p>
Ref
82090-38
Enjoliveur articulé prise schuko graphite Simon 82 Detail
<p class=></p>
Ref
82090-31
Enjoliveur articulé prise schuko marfil Simon 82 Detail
<p class=></p>
Ref
82090-30
Enjoliveur articulé prise schuko blanc Simon 82 Detail
<p class=></p>
Ref
82041-38
Enjoliveur prise schuko graphite Simon 82 Detail
<p class=></p>
Ref
82041-31
Enjoliveur prise schuko marfil Simon 82 Detail
<p class=></p>
Ref
82041-30
Enjoliveur prise schuko blanc Simon 82 Detail
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Cadres Simon 82 Detail

  • Remarques

    Prise équipée de la sécurité enfant.

  • Matériau

    Métal , Plastique

  • Contenu de l’emballage

    Prise

Informations techniques

  • Marché disponible

    CE

  • Nombre de câbles

    6

  • Section de câble admise (mm)

    De 2,5 mm

  • Type de connecteur

    Schuko

  • Format

    Schuko

  • Fréquence (Hz)

    50 Hz

  • Intensité (A)

    16 A

  • IP

    IP21

  • Tension nominale (V~)

    250 V~

  • Nombre d’éléments possibles

    1 élément

  • Température de fonctionnement (ºC)

    5 - 40 ºC

  • Dimension de l’ouverture (mm)

    40

  • Plage de température de stockage (ºC)

    -25 - 50 ºC

  • Type de mécanisme

    Socket

  • Version

    Simple

  • Tension (V~)

    250 V~

  • Profondeur (mm)

    37.5

  • Dimensions (mm)

    74 x 74 x 38

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    14

  • Pince

    Simon 75

  • Installation possible dans un boîtier d’encastrement

    Universel

  • Type d’installation

    Montage encastré ou apparent

  • Retrait du couvercle

    Avec outil seulement

  • Type de connexion des bornes

    À vis

Réglementation

  • Règlementation

    VDE 0620-1; CEI 884-1

Informations logistique

  • Hauteur produit

    0.00MMT

  • Largeur produit

    0.00MMT

  • Profondeur produit

    0.00MMT

  • Volume produit

    0.00MMQ

  • Poids net

    0.07KGM

  • Poids brut

    0.07KGM

  • Produit EAN

    8421053256138

  • Quantité d’emballage

    10

  • Hauteur emballage

    83.00MMT

  • Largeur emballage

    165.00MMT

  • Profondeur emballage

    221.00MMT

  • Volume emballage

    3026595.00MMQ

  • Poids net

    0.74KGM

  • Poids brut

    0.74KGM

  • Emballage EAN

    8421053025390
