Ref
75204-39

Va et vient lumineux 10AX 250V~ connexion rapide Simon 82

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Fiche technique
75204-39-ma-datasheet.pdf
Déclaration de conformité

  1. UES0015.pdf [645KB]

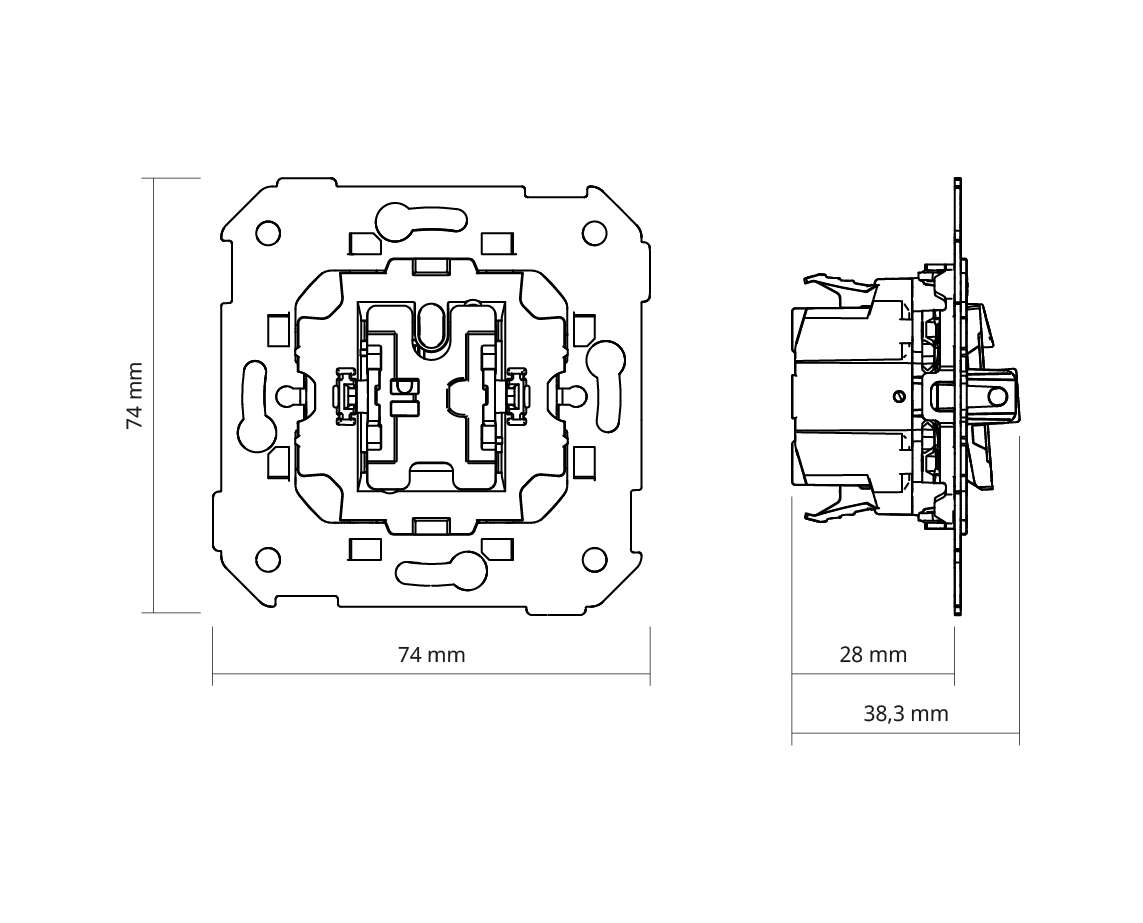

Plan

  1. D75204.jpg [138KB]

Schéma technique

  1. E75204-39.jpg [89KB]

Certificats

AENOR 030-001940 20230913.pdf

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 75
Séries compatibles

Simon 82

Simon 82 Detail

Simon 75

Simon 82 Concept

Simon 82 Nature

Simon 360

<p class=></p>
Ref
82011-93
Touche spéciale avec voyant aluminium Simon 82 Detail
<p class=></p>
Ref
82011-38
Touche spéciale avec voyant graphite Simon 82 Detail
<p class=></p>
Ref
82011-31
Touche spéciale avec voyant ivoire Simon 82 Detail
<p class=></p>
Ref
82011-30
Touche spéciale avec voyant blanc Simon 82 Detail
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Cadres Simon 82 Detail

  • Remarques

    En cas de remplacement du voyant lumineux, à associer à la référence 31803-31

  • Matériau

    Métal , Plastique

  • Contenu de l’emballage

    Mécanisme

Informations techniques

  • Marché disponible

    CE

  • Nombre de contacts

    3

  • Nombre de câbles

    3

  • Section de câble admise (mm)

    De 1,5 a 2,5 mm

  • Fréquence (Hz)

    50 Hz

  • Intensité (A)

    10 AX

  • IP

    IP20

  • Tension nominale (V~)

    250 V~

  • Nombre d’éléments possibles

    1 élément

  • Température de fonctionnement (ºC)

    5 - 40 ºC

  • Dimension de l’ouverture (mm)

    40

  • Plage de température de stockage (ºC)

    -25 - 50 ºC

  • Type de mécanisme

    Pivoting

  • Version

    Simple

  • Tension (V~)

    250 V~

  • Profondeur (mm)

    39

  • Dimensions (mm)

    74 x 74 x 38,3

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    15

  • Pince

    Simon 27

  • Installation possible dans un boîtier d’encastrement

    Universel

  • Type d’installation

    Montage encastré ou apparent

  • Retrait du couvercle

    Avec outil seulement

  • Type de connexion des bornes

    Rapide

Réglementation

  • Règlementation

    NF EN. 60669-1 / NM 06.6.001

Informations logistique

  • Hauteur produit

    0MMT

  • Largeur produit

    0MMT

  • Profondeur produit

    0MMT

  • Volume produit

    0MMQ

  • Poids net

    0.073KGM

  • Poids brut

    0.073KGM

  • Produit EAN

    8421053255865

  • Quantité d’emballage

    10

  • Hauteur emballage

    83MMT

  • Largeur emballage

    165MMT

  • Profondeur emballage

    221MMT

  • Volume emballage

    3026595MMQ

  • Poids net

    0.73KGM

  • Poids brut

    0.725KGM

  • Emballage EAN

    8421053003602
