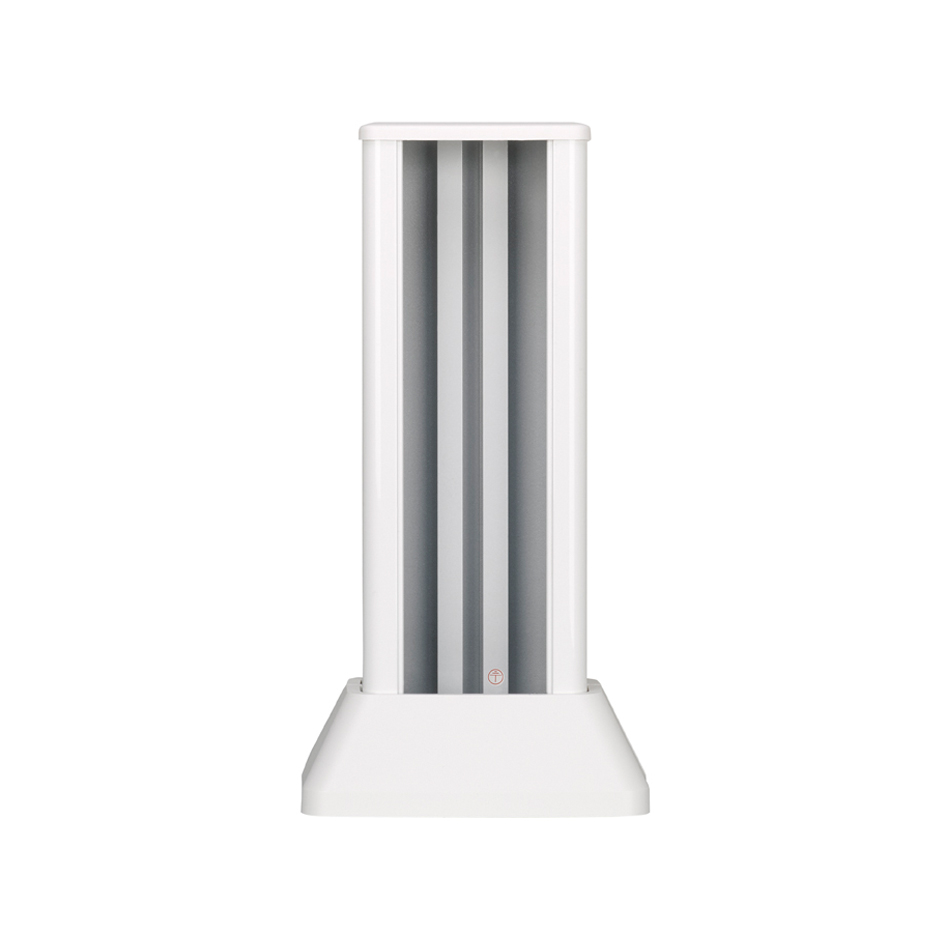

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face blanche Simon 500 Cima vue frontale

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face blanche Simon 500 Cima vue frontale

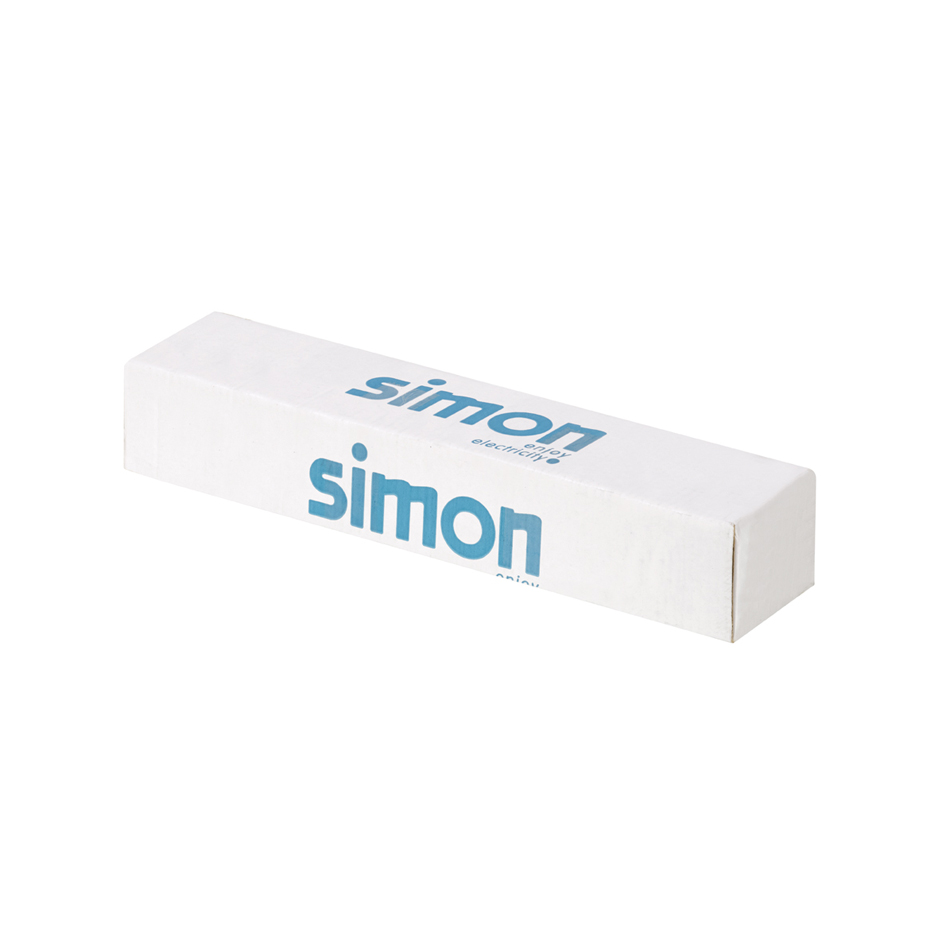

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face blanche Simon 500 Cima emballage

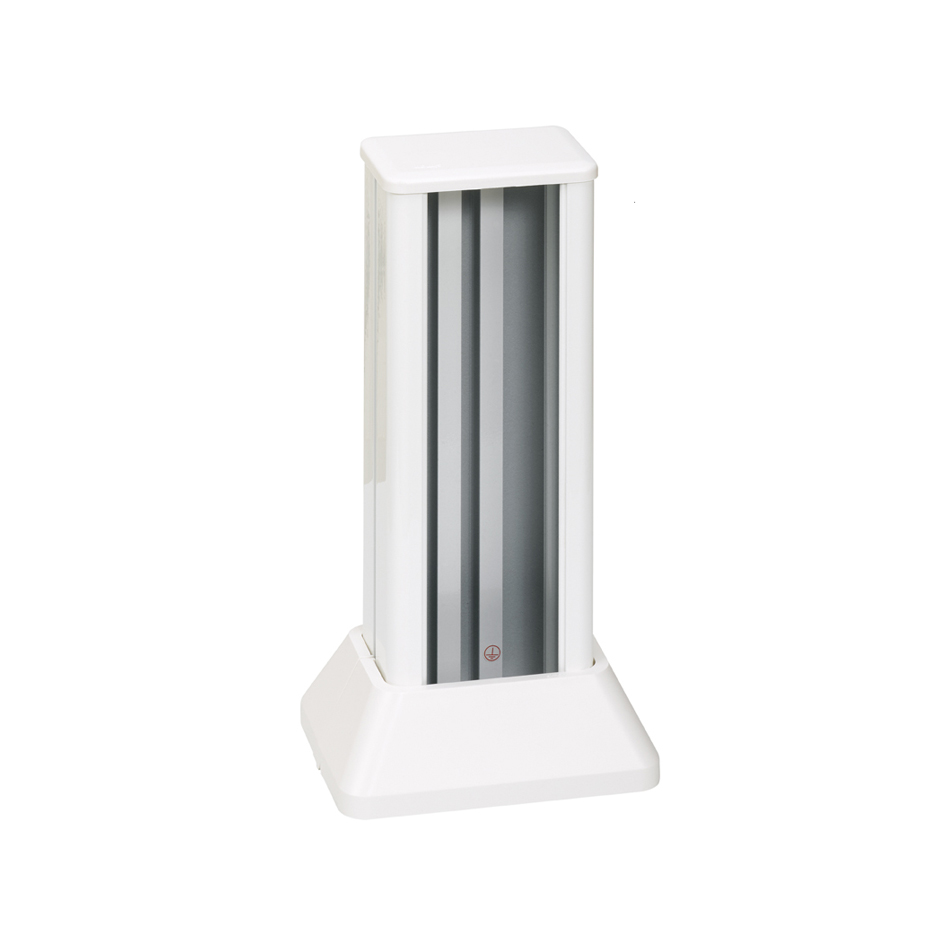

Mini colonne en aluminium avec 2 faces pour 2 modules doubles par face blanc Simon 5 Cima vue de face

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face blanche Simon 500 Cima vue frontale

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face blanche Simon 500 Cima vue frontale

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face blanche Simon 500 Cima emballage

Mini colonne en aluminium avec 2 faces pour 2 modules doubles par face blanc Simon 5 Cima vue de face

Ref
52550222-030

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face blanche Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
52550222-030-datasheet-fr-ma.pdf
Manuels d’installation

  1. 990630.pdf [3MB]

Déclaration de conformité

  1. UES0122_5.pdf [359KB]

Plan

  1. Plano 52550222_2.pdf [237KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=>Cadre et support de cadre pour colonnes et mini colonnes blanche Simon 500 Cima vue frontale</p>
Ref
52550900-030
Cadre et support de cadre pour colonnes et mini colonnes blanche Simon 500 Cima
<p class=>Plaque d'adaptation individuelle pour solutions Simon k45 blanche Simon 500 Cima vue frontale</p>
Ref
50012088-030
Plaque d'adaptation individuelle pour solutions Simon k45 blanche Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima vue frontale</p>
Ref
50000086-030
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima vue frontale</p>
Ref
50000081-030
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima vue frontale</p>
Ref
50000089-030
Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima vue frontale</p>
Ref
50000085-030
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima
<p class=>Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima vue frontale</p>
Ref
50000075-030
Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (avec adaptateur)

  • Remarques

    La forme de la plinthe permet l'intégration de la mini colonne avec les goulottes de sol de 85 x 18 mm.

  • Finition

    Blanc

  • Matériau

    Aluminium

  • Contenu de l’emballage

    Mini colonne, plinthe, couvercle inférieur et supérieur, mousse adhésive antidérapante, broche de fixation, câble de connexion à la terre, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • RAL

    9003

  • Disponible en

    1 et 2 faces

  • Prise de terre

    < 0.05 Ohms

  • Propriétés électriques

    Avec continuité électrique

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Distance constante entre le câblage électrique et voix, données et multimédia, éliminant ainsi les interférences électromagnétiques et les éventuelles erreurs de transmission.

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +120 ºC

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion de mousse protectrice

  • Plage de température pendant l’installation (ºC)

    -25 à +120 ºC

  • Version

    2 faces

  • Dimension de l’alimentation du câblage dans la plinthe (mm)

    70 x 79 mm

  • Profondeur (mm)

    127

  • Dimensions (mm)

    304 x 110 x 127

  • Dimensions de la moulure (mm)

    181 x 165 x 60 mm

Installation et maintenance

  • Vis nécessaires pour la fixation au sol

    4

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour l'installation dans n'importe quel type de sol, plancher technique ou revêtement de sol

  • Retrait des composants

    Avec outil seulement

  • Démontage des plaques

    Avec outil seulement

  • Type de fixation

    Utilisation des vis fournies

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 50085-2-4:2009

Informations logistique

  • Poids net

    1.88KGM

  • Poids brut

    1.88KGM

  • Produit EAN

    8421053094426

  • Quantité d’emballage

    1

  • Hauteur emballage

    124MMT

  • Largeur emballage

    142MMT

  • Profondeur emballage

    900MMT

  • Volume emballage

    9432960MMQ

  • Poids net

    1.88KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053094426
