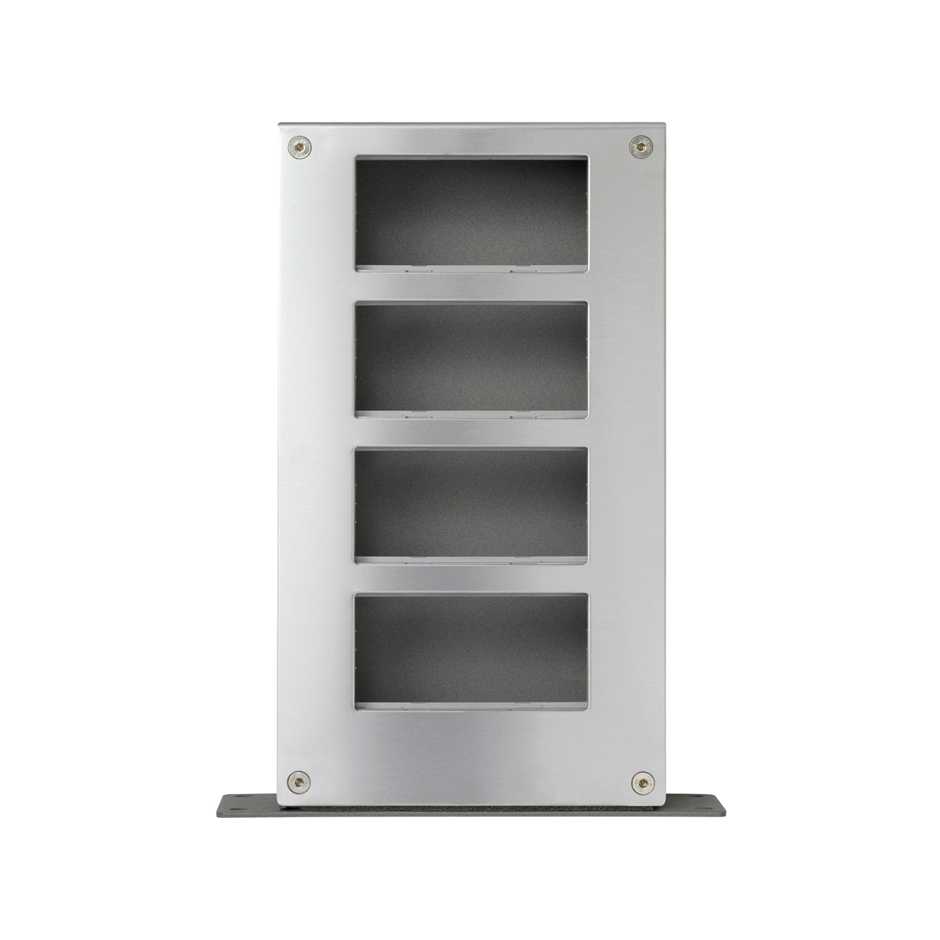

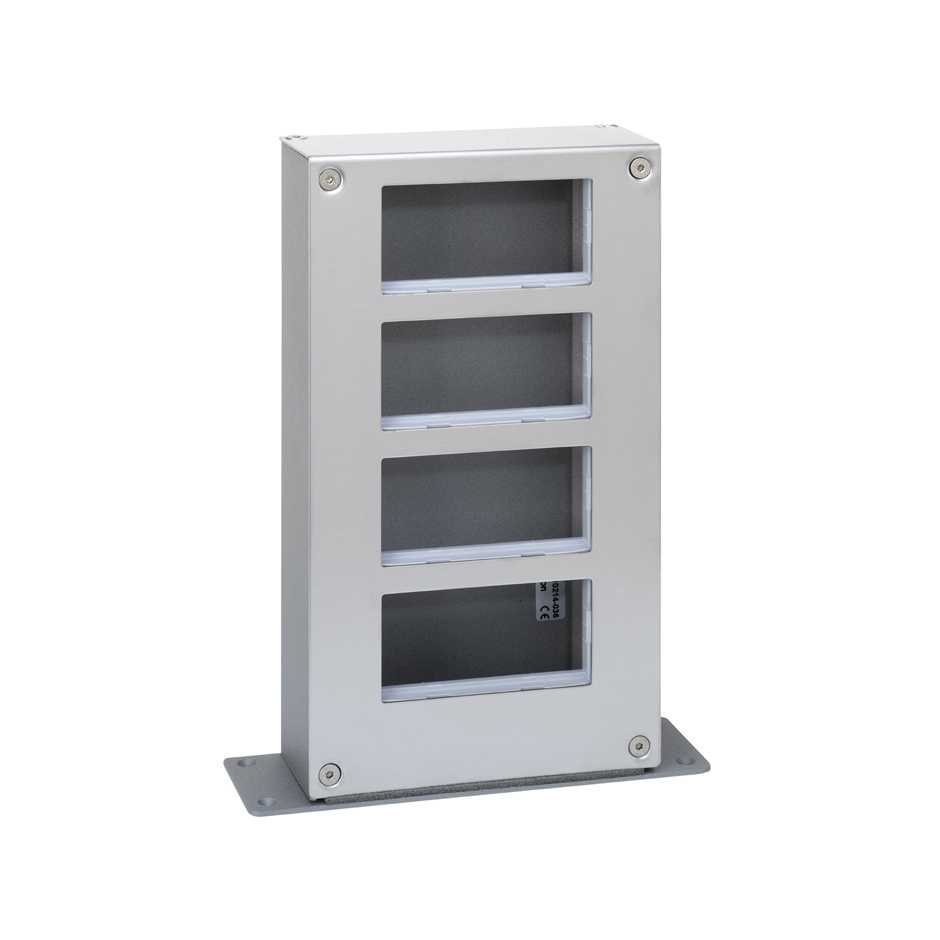

Mini poteau en métal à 4 hauteurs et 1 face pour 4 modules doubles inox Simon 500 Cima vue frontale

Mini poteau en métal à 4 hauteurs et 1 face pour 4 modules doubles inox Simon 500 Cima vue frontale

Mini poteau en métal à 4 hauteurs et 1 face pour 4 modules doubles inox Simon 500 Cima emballage

Mini poteau en métal avec 4 hauteurs et 1 face pour 4 modules doubles Simon 5 Cima acier inoxydable vue de face

Mini poteau en métal avec 4 hauteurs et 1 face pour 4 modules doubles Simon 5 Cima acier inoxydable vue de face

Mini poteau en métal à 4 hauteurs et 1 face pour 4 modules doubles inox Simon 500 Cima vue frontale

Mini poteau en métal à 4 hauteurs et 1 face pour 4 modules doubles inox Simon 500 Cima vue frontale

Mini poteau en métal à 4 hauteurs et 1 face pour 4 modules doubles inox Simon 500 Cima emballage

Mini poteau en métal avec 4 hauteurs et 1 face pour 4 modules doubles Simon 5 Cima acier inoxydable vue de face

Mini poteau en métal avec 4 hauteurs et 1 face pour 4 modules doubles Simon 5 Cima acier inoxydable vue de face

Ref
52510214-036

Mini poteau en métal à 4 hauteurs et 1 face pour 4 modules doubles inox Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
52510214-036-datasheet-fr-ma.pdf
Manuels d’installation

  1. 990676.pdf [5MB]

Déclaration de conformité

  1. UES0124_5.pdf [322KB]

Plan

  1. Plano 52510214_2.pdf [293KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=>Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima vue frontale</p>
Ref
50012088-038
Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000086-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000081-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima
<p class=>Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale</p>
Ref
50000089-038
Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale</p>
Ref
50000085-038
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
<p class=>Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima vue frontale</p>
Ref
50000075-038
Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (avec adaptateur)

  • Remarques

    Les supports de cadre comprennent des parties pouvant être reliées qui forment des blocs, permettant de séparer la partie électrique de la partie voix et données pour faciliter la maintenance.

  • Finition

    Métal

  • Matériau

    Acier inoxydable

  • Contenu de l’emballage

    Mini poteau métallique, cloison métallique, câble de connexion à la terre, broche de fixation, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    8

  • Nombre de hauteurs

    4

  • Disponible en

    1 et 2 faces

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisé en installant la cloison métallique dans les boîtiers intégrés dans le boîtier à cet effet.

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +60 ºC

  • Nombre de modules

    8

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion de mousse protectrice

  • Plage de température pendant l’installation (ºC)

    -5 à 120º C

  • Version

    1 face

  • Profondeur (mm)

    68

  • Dimensions (mm)

    298,5 x 221 x 68

Installation et maintenance

  • Vis nécessaires pour la fixation au sol

    4

  • Sens d’installation

    Vertical

  • Type d’installation

    Convient pour l'installation dans n'importe quel type de sol, plancher technique ou revêtement de sol

  • Retrait des composants

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    Utilisation des vis fournies

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 50085-2-4:2009

Informations logistique

  • Poids net

    1.941KGM

  • Poids brut

    1.941KGM

  • Produit EAN

    8421053099322

  • Quantité d’emballage

    1

  • Hauteur emballage

    67MMT

  • Largeur emballage

    168MMT

  • Profondeur emballage

    398MMT

  • Volume emballage

    4.48DMQ

  • Poids net

    1.941KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053099322
