Ref
52054102-038

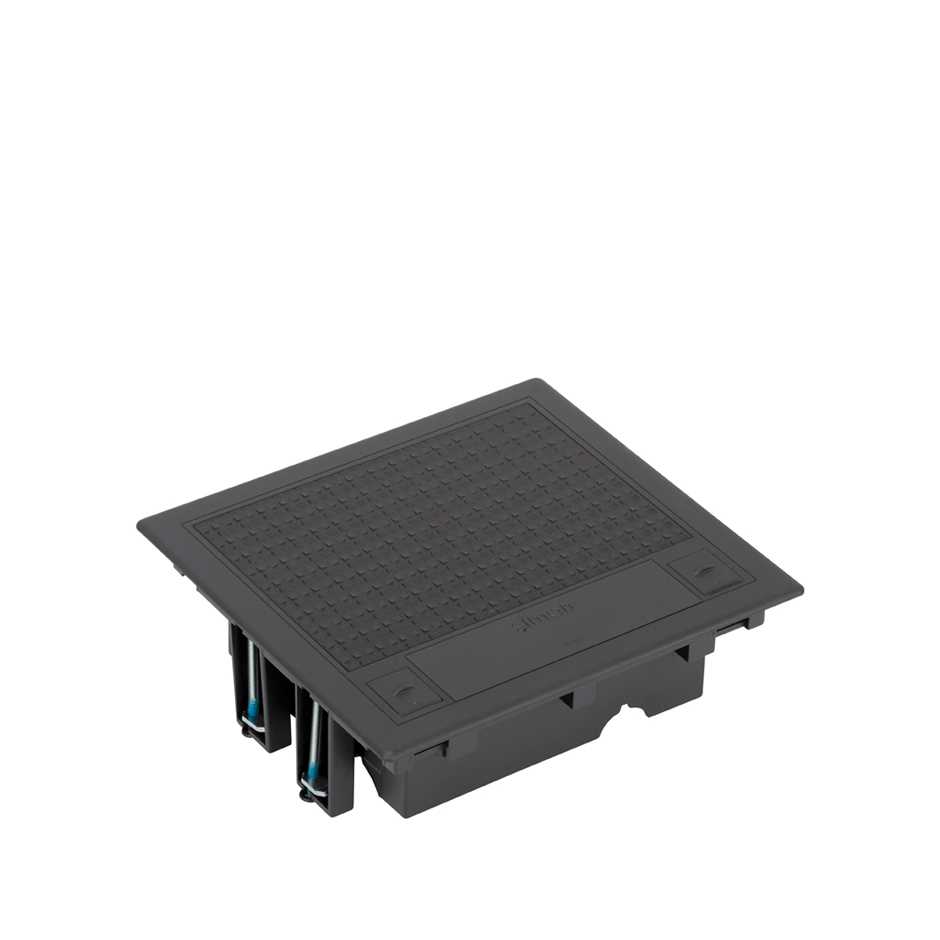

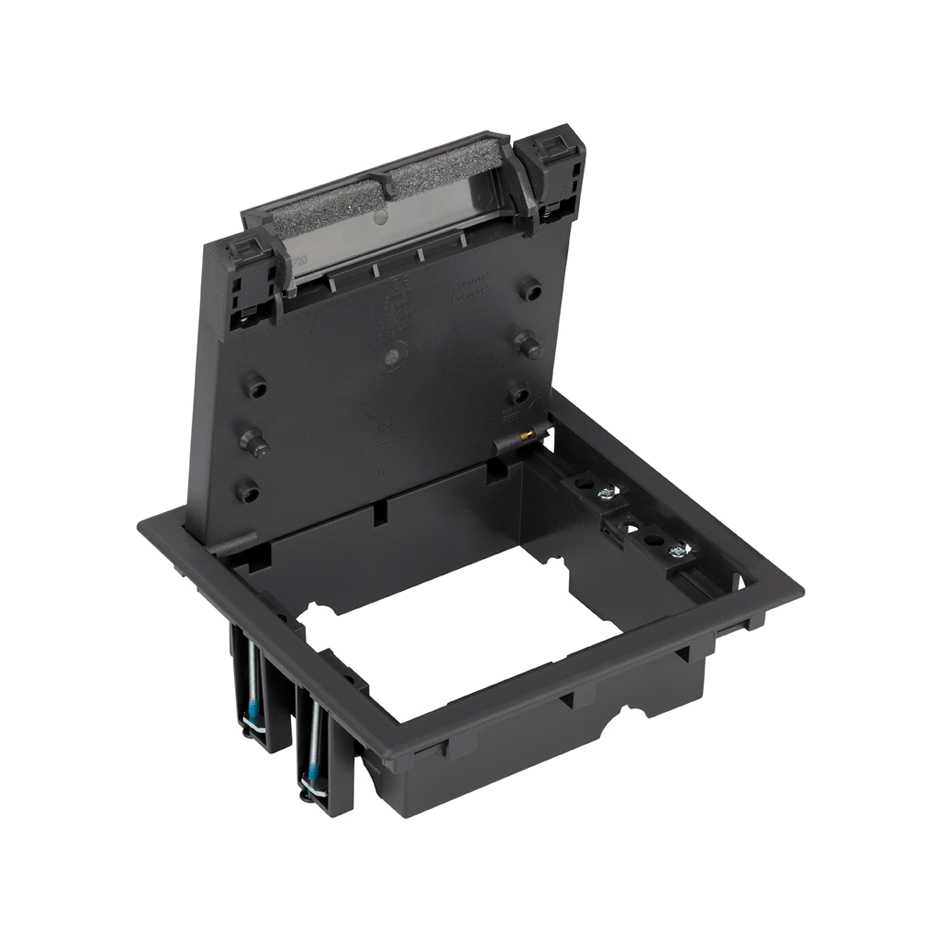

Trappe de visite pour 2 modules doubles à installer dans un revêtement de sol ou un plancher technique graphite Simon 500 Cima

Prix unitaire
575,64 MAD
Quantité d’emballage
1 Unité

Téléchargements disponibles

Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Information de base
  • Remarques

    Une fois le produit installé, vous avez la possibilité de le combiner avec un cache pour montage encastré (ref.52053102-038) dans les cas où vous n’installez pas le même revêtement de sol.

  • Finition

    Graphite

  • Matériau

    Plastic

  • Contenu de l’emballage

    Trappe de service et manuel d'installation

Informations techniques
  • Marché disponible

    CE

  • RAL

    7021

  • Disponible en

    1, 2, 3, 4 et 6 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5 MOhms at 500V

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +90 ºC

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion de mousse protectrice

  • Dimension de l’ouverture (mm)

    170 x 155 mm

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    2 modules doubles

  • Profondeur (mm)

    66 mm

  • Dimensions (mm)

    171 x 187 x 66

  • Hauteur de la plaque par rapport au niveau du sol (mm)

    3,2 mm

  • Dimensions du couvercle rabattable (mm)

    145 x 161 x 15 mm

  • Dimensions du plateau encastré (mm)

    220 x 172,2 mm

Installation et maintenance
  • Nombre de positions d’ouverture des volets

    2

  • Personnalisation des dimensions du couvercle encastrable (mm)

    107 x 154 x 8 mm

  • Installation possible sur plateau

    Plástica

  • Portée de la pince (mm)

    Entre 14 et 54 mm

  • Extinction (ºC)

    +850 ºC / 30 seconds (GWFI in accordance with standard IEC 60695-2-11)

  • Sens d’installation

    Horizontal et vertical, en fonction de l'installation de la trappe de service

  • Type d’installation

    En plancher technique et revêtement de sol

  • Retrait du couvercle

    Only with tool

  • Type de fixation

    Utilisation de griffes de fixation sur le plateau en béton ou le carreau de sol surélevé (fourni dans le capot de service)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation
  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-23:2008

Informations logistique
  • Poids net

    0.785 KGM

  • Poids brut

    0.785 KGM

  • Produit EAN

    8421053101612

  • Quantité d’emballage

    1

  • Poids net

    0.785 KGM

  • Emballage EAN

    8421053101612
