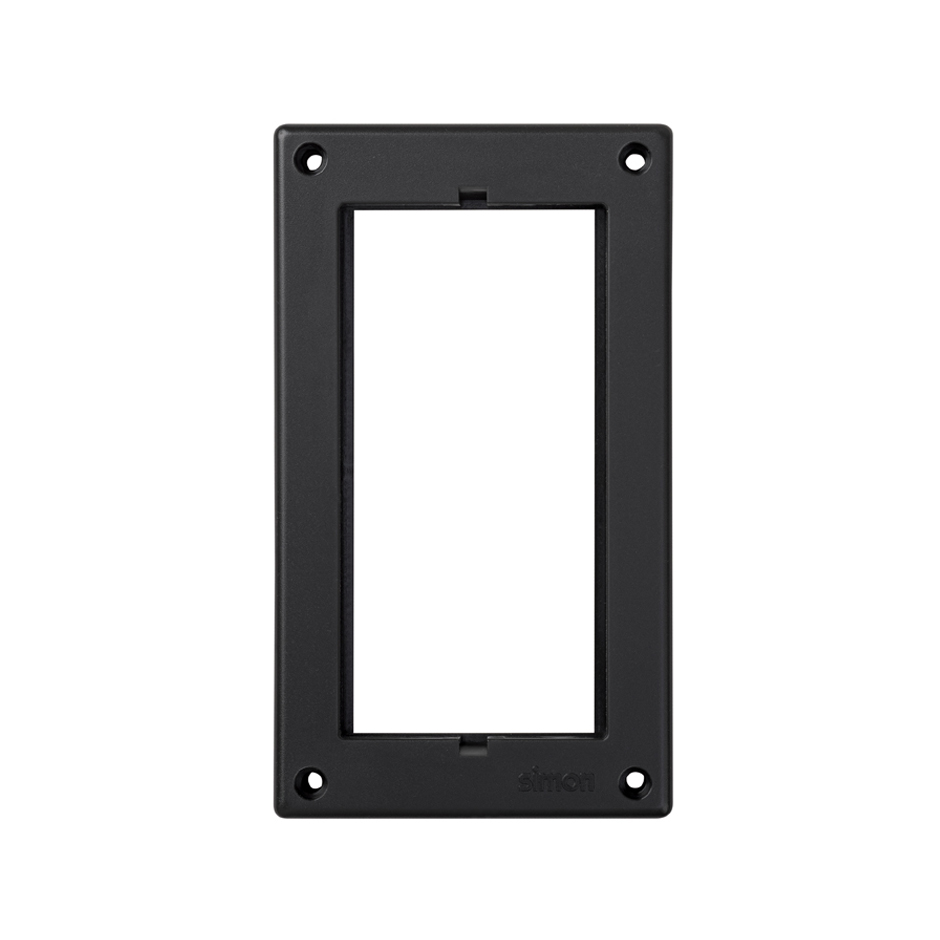

Cadre pour boîte de sol ajustable pour 1 module double graphite Simon 500 Cima vue frontale

Cadre pour boîte de sol ajustable pour 1 module double graphite Simon 500 Cima vue frontale

Cadre pour boîte de sol ajustable pour 1 module double graphite Simon 500 Cima vue frontale

Cadre pour boîte de sol ajustable pour 1 module double graphite Simon 500 Cima vue frontale

Ref
52051801-038

Cadre pour boîte de sol ajustable pour 1 module double graphite Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Ficha técnica
52051801-038-datasheet-fr-ma.pdf
Manuels d’installation

  1. Hoja de instrucciones cajas de suelo 500 CIMA_5.pdf [1MB]

Déclaration de conformité

  1. UES0050.pdf [690KB]

Plan

  1. Plano 52051801_3.pdf [266KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=>Boîte de sol ajustable pour 1 module double pour une installation dans un plancher technique grise Simon 500 Cima vue frontale</p>
Ref
52050101-035
Boîte de sol ajustable pour 1 module double pour une installation dans un plancher technique : grise Simon 500 Cima
<p class=>Boîte de sol ajustable pour 1 module double pour une installation dans un plancher technique graphite Simon 500 Cima vue frontale</p>
Ref
52050101-038
Boîte de sol ajustable pour 1 module double pour une installation dans un plancher technique graphite Simon 500 Cima
<p class=>Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol grise Simon 500 Cima vue frontale</p>
Ref
52050001-035
Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol : grise Simon 500 Cima
<p class=>Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol graphite Simon 500 Cima vue frontale</p>
Ref
52050001-038
Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol graphite Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (utilisant un adaptateur spécifique)

  • Remarques

    Les boîtes de plancher ajustables comprennent le cadre , couleur blanche. Il est recommandé de combiner ce produit avec les boîtes de sol réglables au finition graphite.

  • Finition

    Graphite

  • Matériau

    Plastique

  • Contenu de l’emballage

    Cadre

Informations techniques

  • Marché disponible

    CE

  • RAL

    7021

  • Disponible en

    1, 2, 3 et 4 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5 MOhms at 500V

  • Température maximale de fonctionnement (ºC)

    +90 ºC

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    1 module double

  • Profondeur (mm)

    16

  • Dimensions (mm)

    132 x 76 x 16

Installation et maintenance

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Sens d’installation

    Horizontal et vertical, correspondant à l'installation de la boîte de sol

  • Type d’installation

    Dans le revêtement de sol et le plancher technique à travers les boîtes de sol ajustables

  • Retrait des composants

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    À l'aide de vis

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-23:2008

Informations logistique

  • Hauteur produit

    0MMT

  • Largeur produit

    0MMT

  • Profondeur produit

    0MMT

  • Volume produit

    0MMQ

  • Poids net

    0.05KGM

  • Poids brut

    0.05KGM

  • Produit EAN

    8421053254813

  • Quantité d’emballage

    10

  • Hauteur emballage

    95MMT

  • Largeur emballage

    155MMT

  • Profondeur emballage

    195MMT

  • Volume emballage

    2871375MMQ

  • Poids net

    0.5KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053093238
