Ref
52050004-035

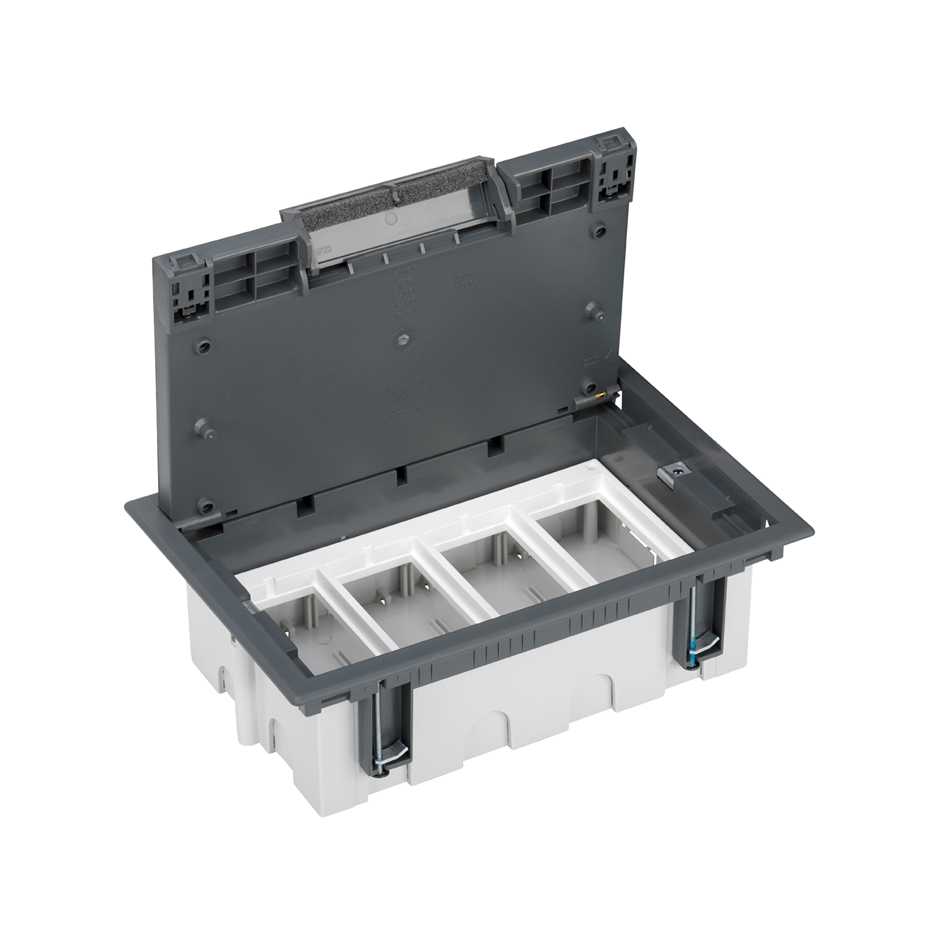

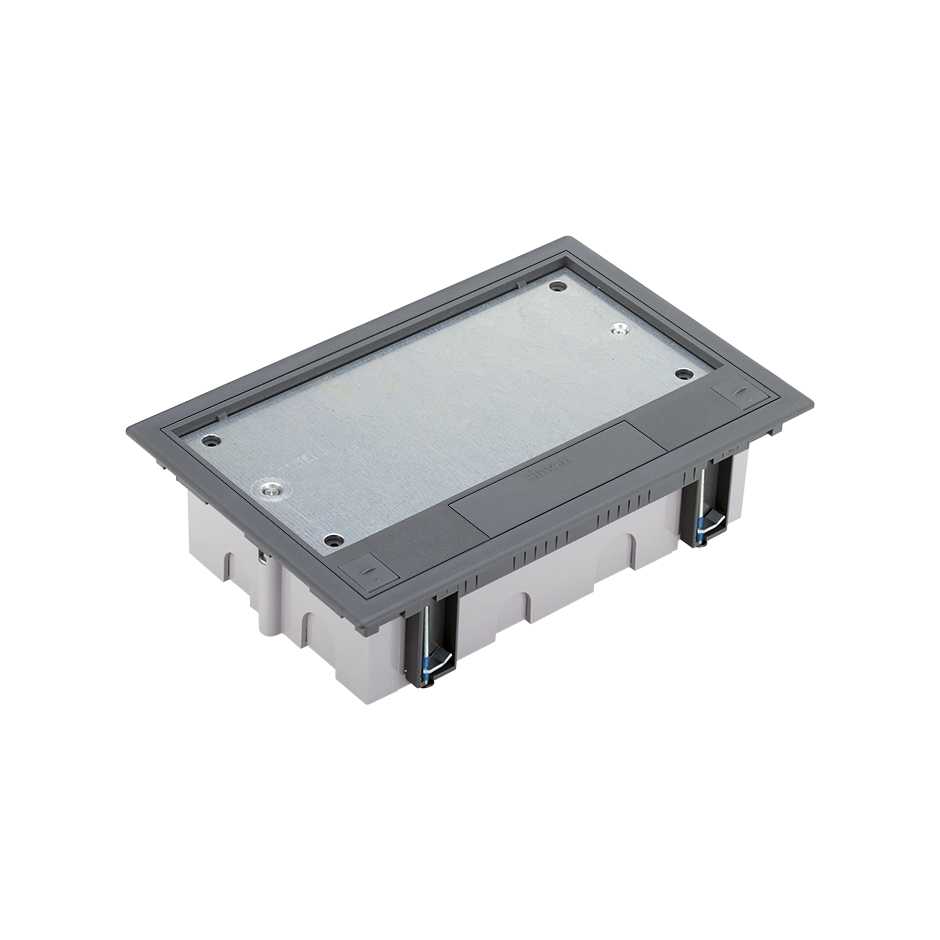

Boîte de sol ajustable pour 4 modules doubles pour une installation dans un revêtement de sol : grise Simon 500 Cima
Prix unitaire
À consulter
Quantité d’emballage
1 Unité
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles
Simon 500 Cima
Information de base
-
Compatibilité
Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (utilisant un adaptateur spécifique)
-
Remarques
Pour terminer l’installation du produit, une fois configuré, il doit être associé à un registre en plastique (ref.52052104-035). Alternativement, il peut être combiné avec un couvercle à encastrer (ref.52053104-035) dans les cas où le même revêtement de sol n’est pas installé.
-
Finition
Gris
-
Matériau
Plastique
-
Contenu de l’emballage
Boîte de sol, cloison métallique, câble de connexion à la terre, vis et manuel d'installation
Informations techniques
-
Marché disponible
CE
-
Classification IK
8
-
Nombre de trous de fixation pour serre-câble
12
-
Nombre de trous prépercés Ø12_5 mm
4
-
Nombre de trous prépercés Ø20 mm
4
-
Nombre de trous prépercés Ø26 mm
4
-
RAL
7011
-
Disponible en
1, 2, 3, 4 et 6 modules doubles
-
Rigidité diélectrique
Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute
-
Immunité aux champs électromagnétiques pour le câblage VDM
Sécurisé en installant la cloison métallique dans les boîtiers intégrés dans le boîtier à cet effet.
-
Résistance à la chaleur (ºC)
+125ºC (selon la norme IEC 60695-10-2)
-
Résistance d’isolement (V-MΩ)
>5 MOhms at 500V
-
IP
IP4X
-
Température maximale de fonctionnement (ºC)
+90 ºC
-
Nombre d’entrées latérales
12
-
Protection contre la poussière et les petits objets
Oui, grâce à l'inclusion de mousse protectrice
-
Dimension de l’ouverture (mm)
170 x 265 mm
-
Plage de température pendant l’installation (ºC)
-5 à 60 ºC
-
Version
4 modules doubles
-
Profondeur (mm)
76
-
Profondeur de la plage de réglage (mm)
76 mm - 100 mm
-
Dimensions (mm)
187 x 283 x 76
-
Hauteur de la plaque par rapport au niveau du sol (mm)
3.2
-
Dimensions du couvercle rabattable (mm)
160 x 256 x 15 mm
-
Espace libre dans le boîtier intérieur avec ajustement maximum (mm)
38
-
Espace libre dans le boîtier intérieur avec ajustement minimum (mm)
13
Installation et maintenance
-
Nombre de positions d’ouverture des volets
2
-
Personnalisation des dimensions du couvercle encastrable (mm)
118 x 247 x 8 mm
-
Installation possible sur plateau
Plástica y metálica
-
Portée de la pince (mm)
Entre 14 et 54 mm
-
Extinction (ºC)
+850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)
-
Sens d’installation
Horizontal et vertical, en fonction de l'installation du bac de plancher
-
Type d’installation
Spécialement conçu pour être installé dans des sols en béton, il convient également pour une installation dans des planchers techniques
-
Retrait des composants
Avec outil seulement
-
Démontage du cadre
Avec outil seulement
-
Type de fixation
Utilisation de griffes de fixation sur le plateau à béton (fourni avec la boîte de sol)
-
Entretien
Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.
Réglementation
-
Règlementation
Directive 2014/35/UE LVD + EN 60670-23:2008
Informations logistique
-
Poids net
1.56KGM
-
Poids brut
1.56KGM
-
Produit EAN
8421053092798
-
Quantité d’emballage
1
-
Hauteur emballage
95MMT
-
Largeur emballage
186MMT
-
Profondeur emballage
282MMT
-
Volume emballage
4982940MMQ
-
Poids net
1.56KGM
-
Poids brut
0KGM
-
Emballage EAN
8421053092798
