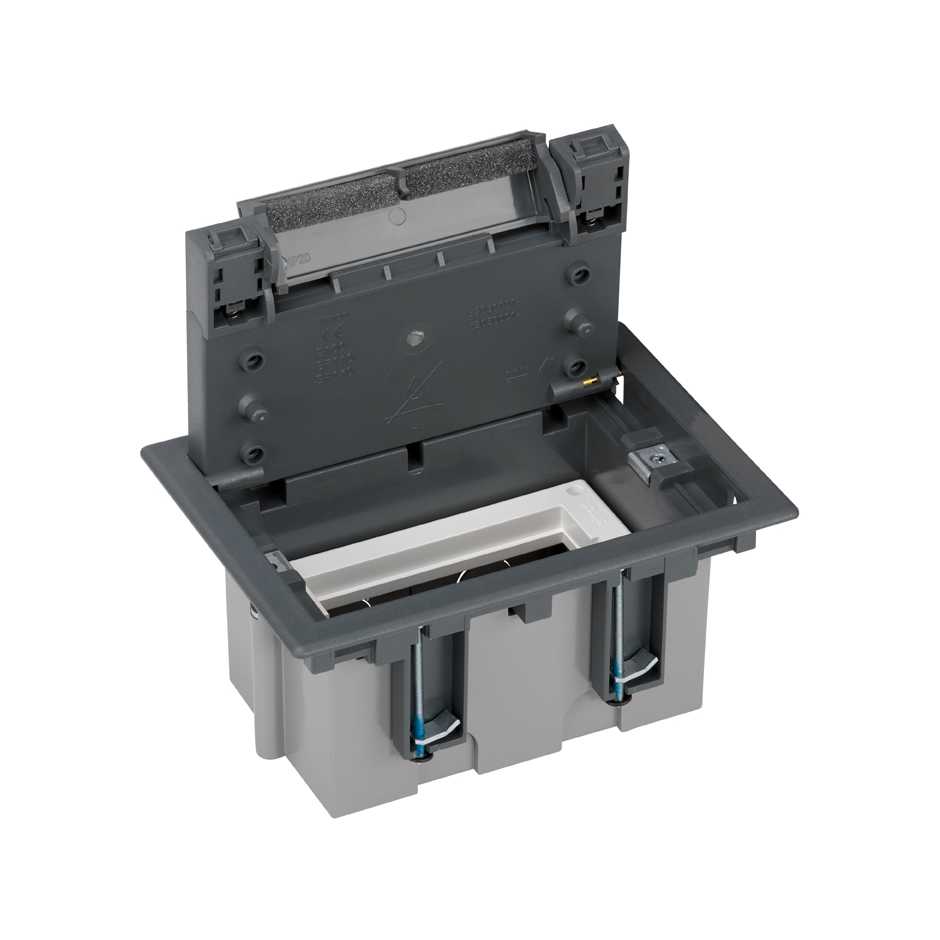

Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol grise Simon 500 Cima vue frontale

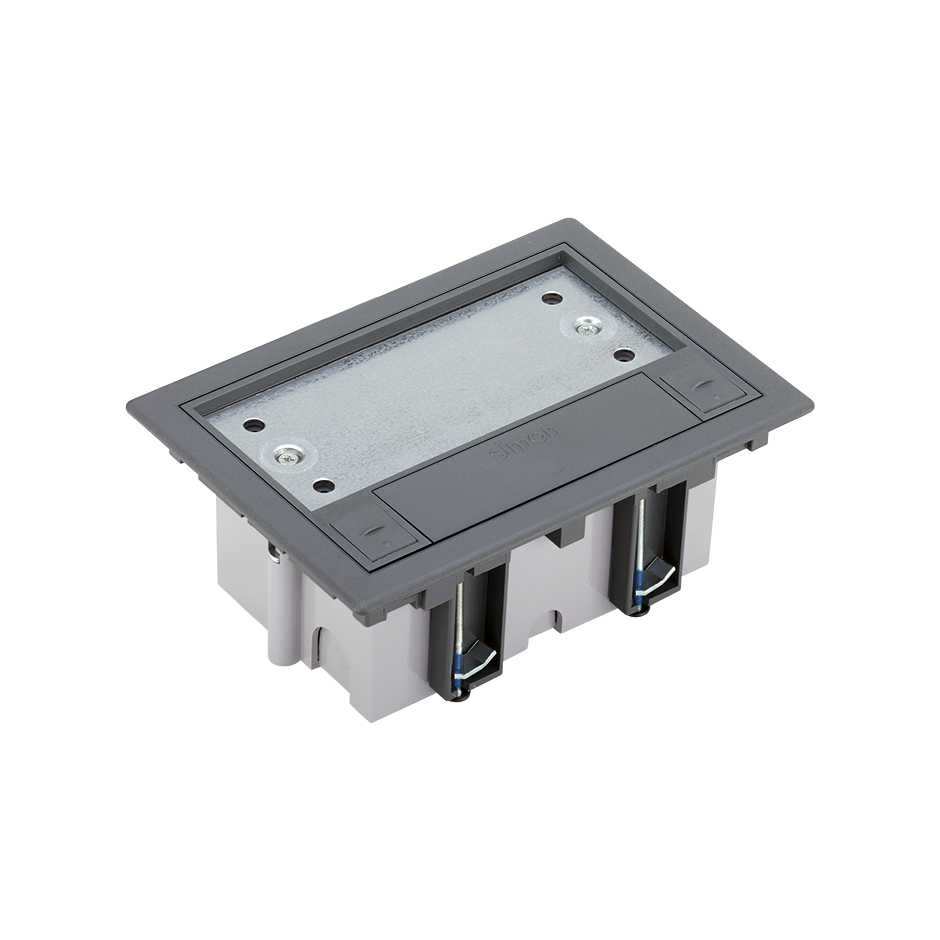

Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol grise Simon 500 Cima vue frontale

Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol grise Simon 500 Cima emballage

Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol grise Simon 500 Cima vue frontale

Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol grise Simon 500 Cima vue frontale

Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol grise Simon 500 Cima emballage

Ref
52050001-035

Boîte de sol ajustable pour 1 module double pour une installation dans un revêtement de sol : grise Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
52050001-035-datasheet-fr-ma.pdf
Manuels d’installation

  1. 990616.pdf [4MB]

Déclaration de conformité

  1. UES0050.pdf [690KB]

Plan

  1. Plano 52050001_3.pdf [1MB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=></p>
Ref
KF201/8
Couvercle en acier inoxydable pour boîte de sol réglable avec 2 éléments 500 CIMA
<p class=>Plaque d'adaptation individuelle pour solutions Simon k45 blanche Simon 500 Cima vue frontale</p>
Ref
50012088-030
Plaque d'adaptation individuelle pour solutions Simon k45 blanche Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima vue frontale</p>
Ref
50000086-030
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima vue frontale</p>
Ref
50000081-030
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima vue frontale</p>
Ref
50000089-030
Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima vue frontale</p>
Ref
50000085-030
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima
<p class=>Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima vue frontale</p>
Ref
50000075-030
Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima
<p class=>Enjoliveur affleurant pour boîte de sol ajustable ou trappe de visite 1 module double grise Simon 500 Cima vue frontale</p>
Ref
52053101-035
Enjoliveur affleurant pour boîte de sol ajustable ou trappe de visite 1 module double : grise Simon 500 Cima
<p class=>Registre en plastique pour boîte de sol ajustable 1 module double pour installation dans un revêtement de sol Simon 500 Cima vue frontale</p>
Ref
52052101-035
Registre en plastique pour boîte de sol ajustable 1 module double pour installation dans un revêtement de sol Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (utilisant un adaptateur spécifique)

  • Remarques

    Pour terminer l’installation du produit, une fois configuré, il doit être associé à un registre en plastique (ref.52052101-035). Alternativement, il peut être combiné avec un couvercle à encastrer (ref.52053101-035) dans les cas où le même revêtement de sol n’est pas installé.

  • Finition

    Gris

  • Matériau

    Plastique

  • Contenu de l’emballage

    Boîte de sol, cloison métallique, câble de connexion à la terre, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    8

  • Nombre de trous de fixation pour serre-câble

    2

  • Nombre de trous prépercés Ø12_5 mm

    2

  • Nombre de trous prépercés Ø20 mm

    2

  • Nombre de trous prépercés Ø26 mm

    2

  • RAL

    7011

  • Disponible en

    1, 2, 3, 4 et 6 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisé en installant la cloison métallique dans les boîtiers intégrés dans le boîtier à cet effet.

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5 MOhms at 500V

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +90 ºC

  • Nombre d’entrées latérales

    6

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion de mousse protectrice

  • Dimension de l’ouverture (mm)

    170 x 115 mm

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    1 module double

  • Profondeur (mm)

    76

  • Profondeur de la plage de réglage (mm)

    76 mm - 100 mm

  • Dimensions (mm)

    132 x 187 x 76

  • Hauteur de la plaque par rapport au niveau du sol (mm)

    3.2

  • Dimensions du couvercle rabattable (mm)

    105 x 161 x 15 mm

  • Espace libre dans le boîtier intérieur avec ajustement maximum (mm)

    38

  • Espace libre dans le boîtier intérieur avec ajustement minimum (mm)

    13

Installation et maintenance

  • Nombre de positions d’ouverture des volets

    2

  • Personnalisation des dimensions du couvercle encastrable (mm)

    66 x 154 x 8 mm

  • Installation possible sur plateau

    Plástica

  • Portée de la pince (mm)

    Entre 14 et 54 mm

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Sens d’installation

    Horizontal et vertical, en fonction de l'installation du bac de plancher

  • Type d’installation

    Spécialement conçu pour être installé dans des sols en béton, il convient également pour une installation dans des planchers techniques

  • Retrait des composants

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    Utilisation de griffes de fixation sur le plateau à béton (fourni avec la boîte de sol)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-23:2008

Informations logistique

  • Poids net

    0.73KGM

  • Poids brut

    0.73KGM

  • Produit EAN

    8421053092699

  • Quantité d’emballage

    1

  • Hauteur emballage

    95MMT

  • Largeur emballage

    155MMT

  • Profondeur emballage

    195MMT

  • Volume emballage

    2.871MMQ

  • Poids net

    0.73KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053092699
