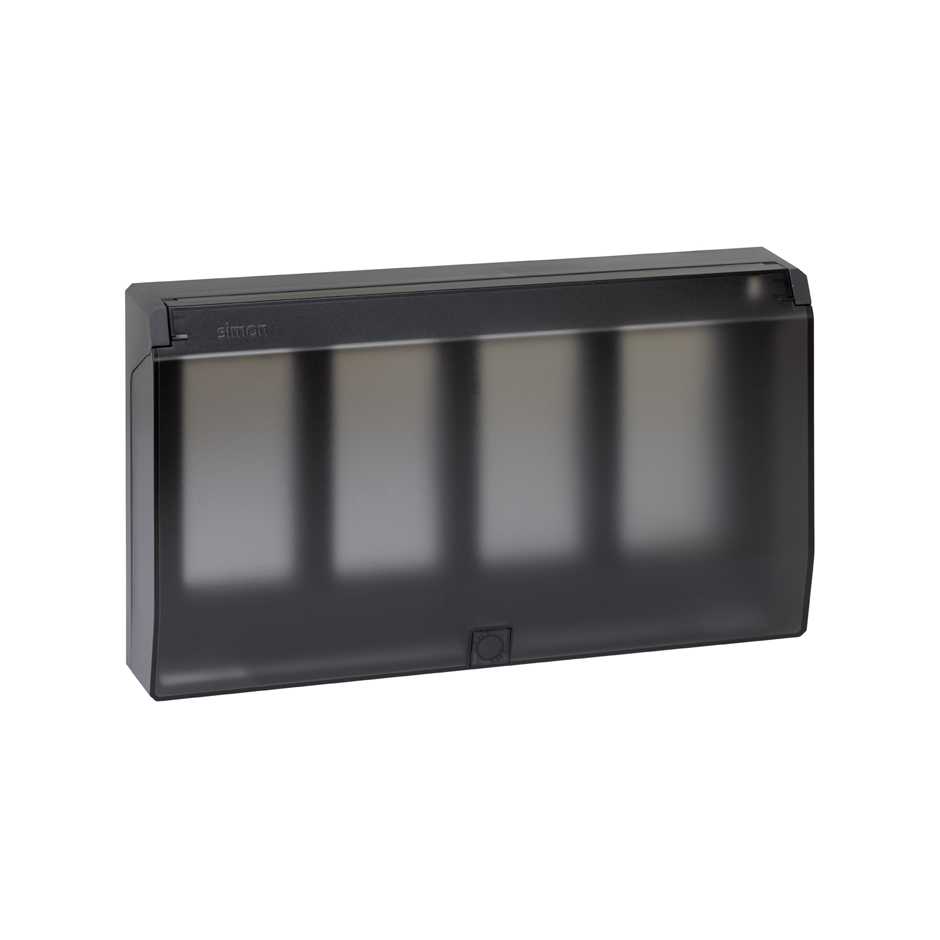

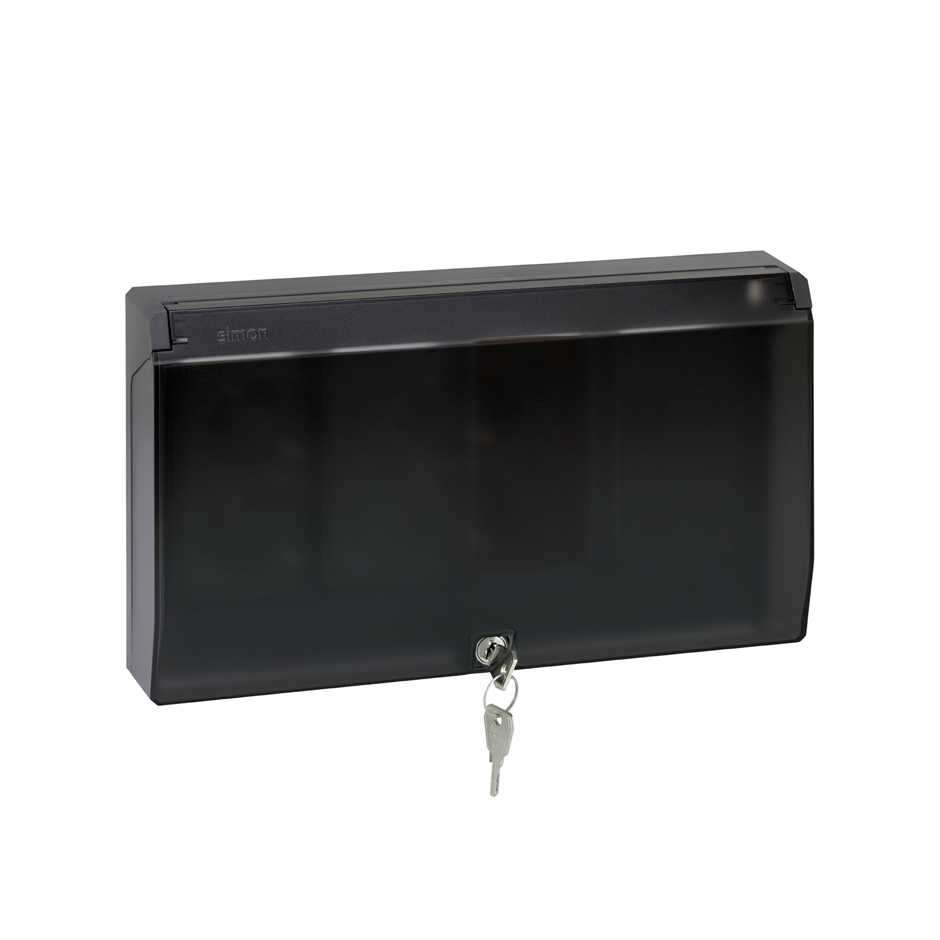

Cadre mural à encastrer avec couvercle et support de cadre pour 4 modules doubles graphite Simon 500 Cima vue frontale

Cadre mural à encastrer avec couvercle et support de cadre pour 4 modules doubles graphite Simon 500 Cima emballage

Image de l'environnement au bureau

Cadre mural à encastrer avec couvercle et support de cadre pour 4 modules doubles graphite Simon 500 Cima vue frontale

Cadre mural à encastrer avec couvercle et support de cadre pour 4 modules doubles graphite Simon 500 Cima emballage

Image de l'environnement au bureau

Ref
51040104-038

Cadre mural à encastrer avec couvercle et support de cadre pour 4 modules doubles graphite Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
51040104-038-datasheet-fr-ma.pdf
Manuels d’installation

  1. Hoja de instrucciones cajas de pared Simon 500 Cima_2.pdf [9MB]

Déclaration de conformité

  1. UES0106.pdf [628KB]

Plan

  1. Plano 51040104_3.pdf [285KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=>Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima vue frontale</p>
Ref
50012088-038
Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000086-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000081-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima
<p class=>Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale</p>
Ref
50000089-038
Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale</p>
Ref
50000085-038
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
<p class=>Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima vue frontale</p>
Ref
50000075-038
Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 en utilisant un adaptateur spécifique

  • Remarques

    Alternativement, vous pouvez visser les porte-cadres dans la boîte si une fixation supplémentaire est requise.

  • Finition

    Graphite

  • Matériau

    Plastique

  • Contenu de l’emballage

    Cadre mural à encastrer, supports de cadre, cloison métallique, câble de raccordement à la terre et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    7

  • RAL

    7021

  • Disponible en

    3 et 4 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisé en installant la cloison métallique dans le boîtier prévu à cet effet dans le boîtier.

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5MOhms at 500V

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +90 ºC

  • Nombre de modules

    8

  • Dimension de l’ouverture (mm)

    141 x 262 mm (* para instalação encastrada na parede)

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    4 modules doubles

  • Profondeur (mm)

    50

  • Dimensions (mm)

    284 x 164 x 50

  • Distance entre les boîtiers d’encastrement pour un alignement optimal (mm)

    22 mm

Installation et maintenance

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Installation possible dans un boîtier d’encastrement

    Spécifique Simon 500 Cima

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour un montage encastré au mur

  • Retrait des composants

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    Par encliquetage direct dans la boîte sélectionnée (aucun outil requis pour la fixation)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-1:2005

Informations logistique

  • Poids net

    0.565KGM

  • Poids brut

    0.565KGM

  • Produit EAN

    8421053092330

  • Quantité d’emballage

    1

  • Hauteur emballage

    75MMT

  • Largeur emballage

    165MMT

  • Profondeur emballage

    290MMT

  • Volume emballage

    3.589DMQ

  • Poids net

    0.565KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053092330
