Cadre mural et support de cadre pour 4 modules doubles graphite Simon 500 Cima

Référence: 51010104-038
PVR: Vérifier
Emballage: 5 Uds
Variables de unidades de obras ---> -false-false

INFORMATION DE BASE

Série:  Simon 500 Cima
Version:  4 modules doubles
Finition:  Graphite
Disponible en:  1, 2, 3, 4 et 6 modules doubles
Compatibilité:  Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 en utilisant un adaptateur spécifique
Contenu de l'emballage:  Cadre mural à encastrer, supports de cadre, cloison métallique, câble de raccordement à la terre et manuel d'installation
Remarques:  Alternativement, vous pouvez visser les porte-cadres dans la boîte si une fixation supplémentaire est requise.

INFORMATION TECHNIQUE

Dimensions:  284 x 164 mm
Profondeur:  21 mm
Résistance à la chaleur:  +125 ºC (conformément à la norme IEC 60695-10-2)
Extinguible:  +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)
Résistance d'isolement:  >5MOhms at 500V
Résistance diélectrique:  Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute
Indice d'étanchéité:  4X
Indice de résistance au choc:  7
RAL:  7021
Matière première:  Thermoplastique sans halogène garantissant l'absence de propagation de la flamme en cas d'incendie et une faible toxicité en cas d'émission de fumée.
Type de produit:  Standard
Disponible sur le marché:  CE

RÈGLEMENTS

Conforme à la norme:  Directive 2014/35/UE LVD + EN 60670-1:2005

INSTALLATION ET ENTRETIEN

Type d'installation:  Convient pour un montage encastré au mur
Type de fixation:  Par encliquetage direct dans la boîte sélectionnée (aucun outil requis pour la fixation)
Sens d'installation:  Vertical, correspondant à la direction des mécanismes
Types de boites d’encastrement:  Spécifique Simon 500 Cima
Plage de température lors de l'installation:  -5 à 60 ºC
Température maximale pendant les travaux de construction:  +90 ºC
Entretien:  Nettoyer avec un chiffon doux et sec, n'utilisez pas de chiffons abrasifs ni de produits de nettoyage contenant du chlore.

DONNÉES LOGISTIQUES

Disponible en zone d'affichage:  Oui
Montant de l'emballage:  5
Unité de boîte:  MM
Haut:  170.000
Largeur:  165.000
Profond:  290.000
Volume de la boîte:  8.134
Comme unité de volume de la boîte:  CDM
Poids net de la boîte:  1.280
Poids brut de la boîte:  1.280
Poids unitaire de la boîte:  KGM
Code EAN:  8421053091807
Disponible en boîte multiples:  Non
Palette disponible:  Non

GALERIE


Image de l'environnement au bureau

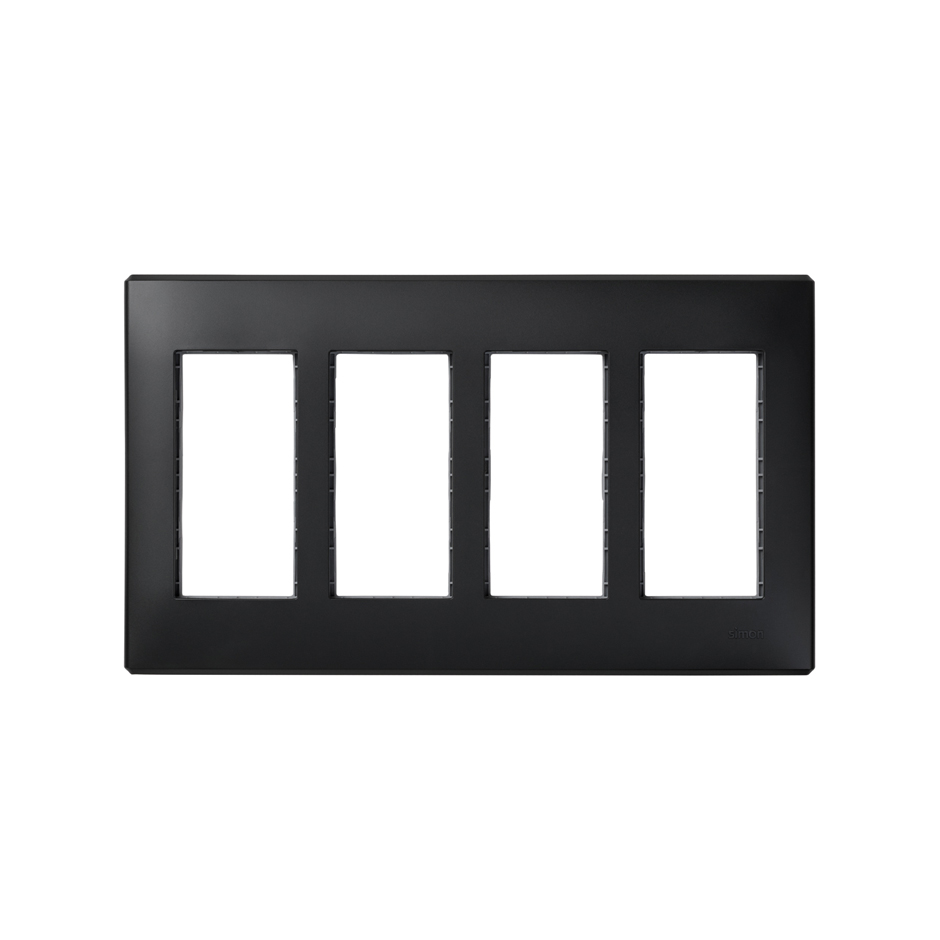

Cadre mural et support de cadre pour 4 modules doubles graphite Simon 500 Cima vue frontale

solucion-bases-dobles-sai-placas-voz-datos-pared-superficie-grafito-simon-500-cima_8.jpg

Cette image représente la solution combinée de différentes références.

solucion-bases-dobles-sai-placas-voz-datos-pared-superficie-grafito-simon-500-cima_8.jpg
