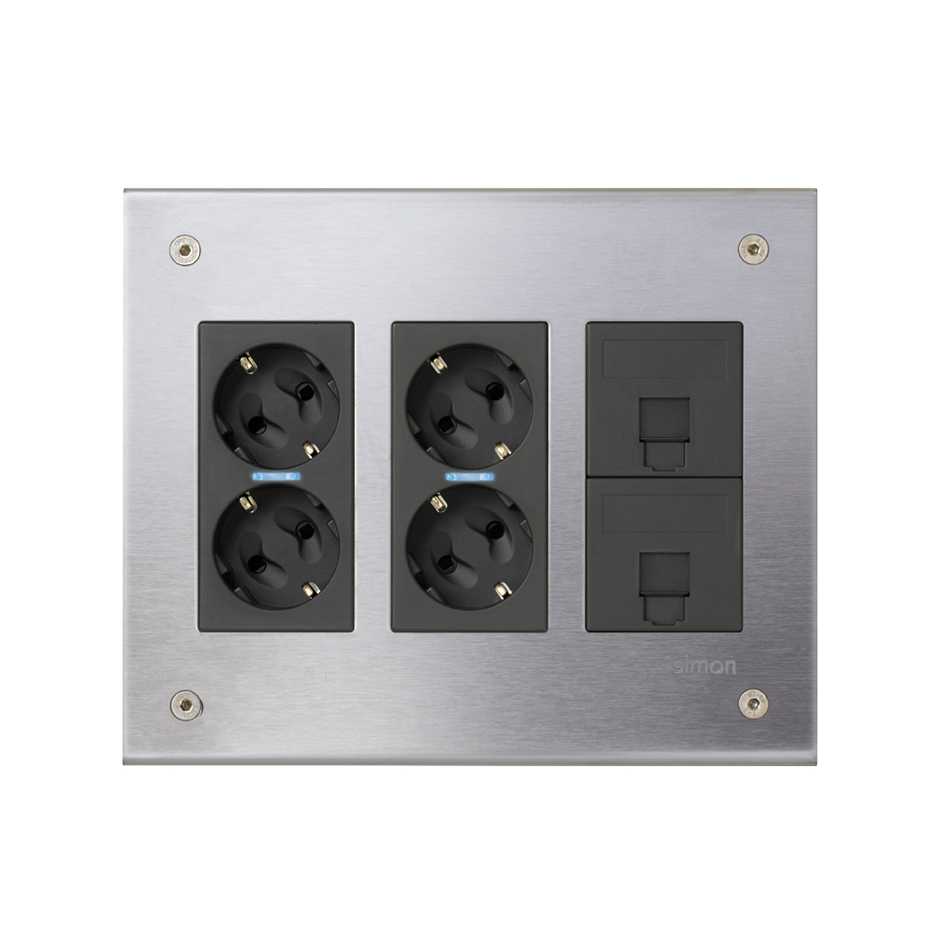

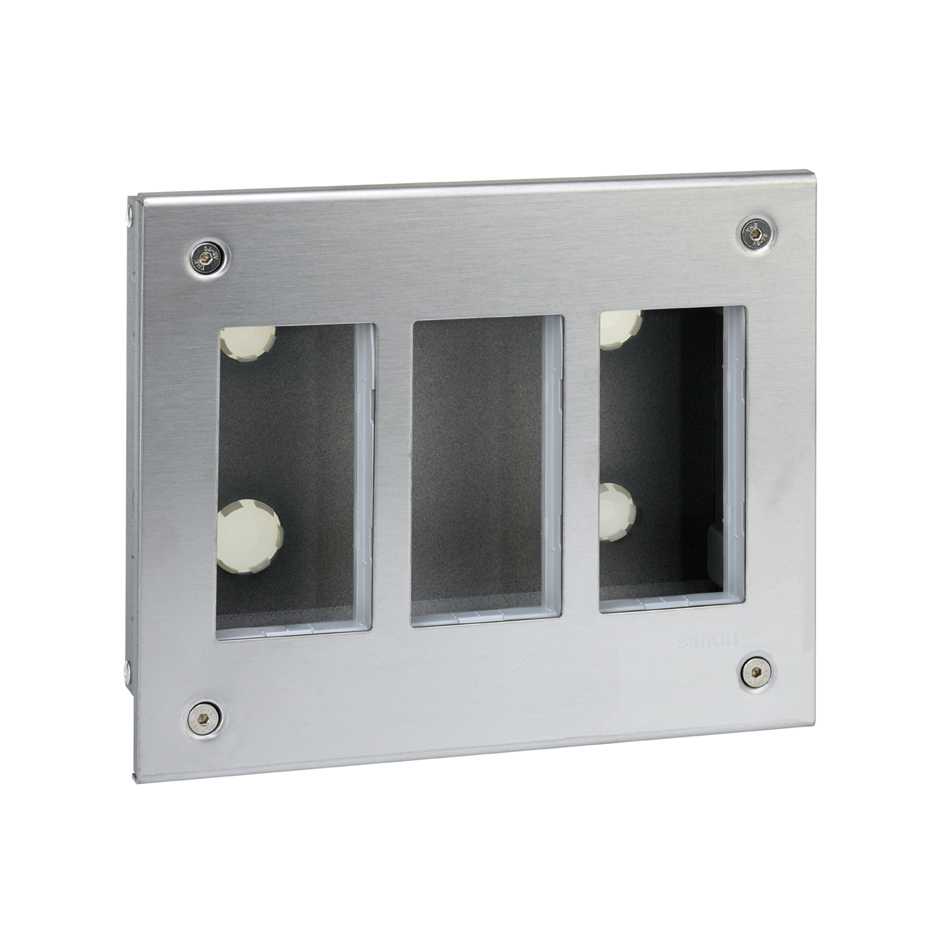

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima vue frontale

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima vue frontale

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima emballage

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima emballage

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima vue frontale

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima vue frontale

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima emballage

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima emballage

Ref
51000113-036

Boîte murale encastrable pour 3 modules doubles Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique

51000113-036.pdf

Manuels d’installation

  1. 990989.pdf [269KB]

Déclaration de conformité

  1. UES0120_16.pdf [328KB]

Schéma technique

  1. Plano 51000113_3.pdf []

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima vue frontale
Ref
50012088-038
Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima vue frontale
Ref
50000086-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima vue frontale
Ref
50000081-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima
Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale
Ref
50000089-038
Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale
Ref
50000085-038
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima vue frontale
Ref
50000075-038
Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima
Información de Producto
Soporte
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 en utilisant un adaptateur spécifique

  • Remarques

    Les supports de cadre comprennent des parties pouvant être reliées qui forment des blocs, permettant de séparer la partie électrique de la partie voix et données pour faciliter la maintenance.

  • Finition

    Acier Inoxydable

  • Matériau

    Acier inoxydable

  • Contenu de l’emballage

    Boîte de sol, cloison métallique, câble de connexion à la terre, broche de fixation, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    10

  • Nombre de trous prépercés Ø20 mm

    4

  • Nombre de trous pré-percés Ø25 mm

    4

  • Disponible en

    1, 2, 3, 4 et 6 modules doubles

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisé en installant la cloison métallique dans le rail inséré dans le boîtier à cet effet.

  • IP

    IP40

  • Nombre de boîtiers de mise à la terre

    Rail dédié dans la structure de la boîte

  • Nombre de modules

    6

  • Nombre d’entrées latérales

    4

  • Dimension de l’ouverture (mm)

    170 x 208 mm

  • Version

    3 modules doubles

  • Profondeur (mm)

    57 mm

  • Dimensions (mm)

    226 x 170 x 67

Installation et maintenance

  • Installation possible dans un boîtier d’encastrement

    Spécifique Simon 500 Cima (fourni avec le cadre)

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour un montage encastré au mur

  • Retrait des composants

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    Utilisation des griffes incluses dans l'enclos, en combinaison avec des agrégats, des liants, des additifs, etc.

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-1:2005

Informations logistique

  • Poids net

    1.482 KGM

  • Poids brut

    1.482 KGM

  • Produit EAN

    8421053099384

  • Quantité d’emballage

    1

  • Hauteur emballage

    69 MMT

  • Largeur emballage

    189 MMT

  • Profondeur emballage

    226 MMT

  • Volume emballage

    2.947 DMQ

  • Poids net

    1.482 KGM

  • Emballage EAN

    8421053099384
