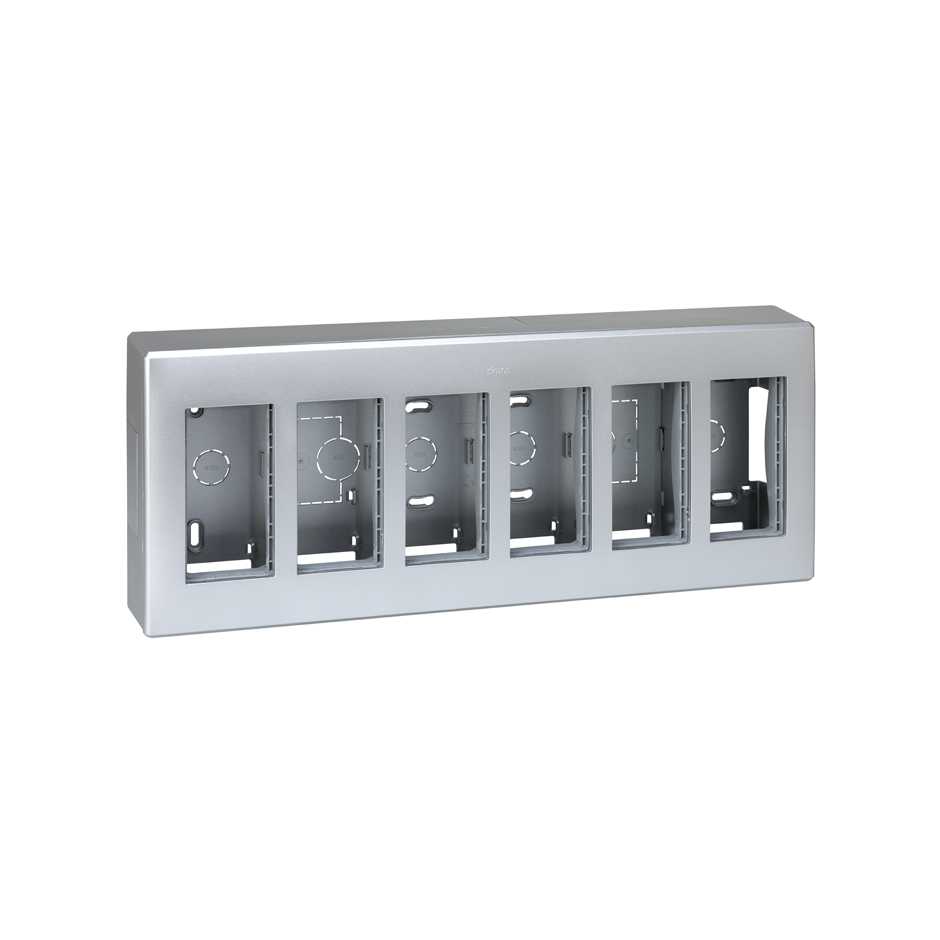

Boîte murale en saillie pour 6 modules doubles aluminium Simon 500 Cima vue frontale

Boîte murale en saillie pour 6 modules doubles aluminium Simon 500 Cima vue frontale

Ref
51000006-033

Boîte murale en saillie pour 6 modules doubles aluminium Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
51000006-033-datasheet-fr-ma.pdf
Manuels d’installation

  1. Hoja de instrucciones cajas de pared Simon 500 Cima_2.pdf [9MB]

Déclaration de conformité

  1. UES0106.pdf [628KB]

Plan

  1. Plano 51000006_3.pdf [733KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=>Plaque d'adaptation individuelle pour solutions Simon k45 aluminium Simon 500 Cima vue frontale</p>
Ref
50012088-033
Plaque d'adaptation individuelle pour solutions Simon k45 aluminium Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 aluminium Simon 500 Cima vue frontale</p>
Ref
50000086-033
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 aluminium Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 aluminium Simon 500 Cima vue frontale</p>
Ref
50000081-033
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 aluminium Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants aluminium Simon 500 Cima vue frontale</p>
Ref
50000089-033
Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants aluminium Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants aluminium Simon 500 Cima vue frontale</p>
Ref
50000085-033
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants aluminium Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 en utilisant un adaptateur spécifique

  • Remarques

    Alternativement, vous pouvez visser les porte-cadres dans la boîte si vous avez besoin d'une fixation supplémentaire.

  • Finition

    Aluminium

  • Matériau

    Plastique

  • Contenu de l’emballage

    Boîte de sol, cloison métallique, câble de connexion à la terre, broche de fixation, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    7

  • Nombre de trous de fixation pour serre-câble

    24

  • Nombre de trous pré-percés 30 x 50 mm

    2

  • Nombre de trous prépercés Ø20 mm

    4

  • Nombre de trous pré-percés Ø25 mm

    2

  • Disponible en

    1, 2, 3, 4 et 6 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisé en installant la cloison métallique dans les boîtiers intégrés dans le boîtier à cet effet.

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5MOhms at 500V

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +60 ºC

  • Nombre de boîtiers de mise à la terre

    2

  • Nombre de modules

    12

  • Nombre d’entrées latérales

    5

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    6 modules doubles

  • Profondeur (mm)

    50

  • Dimensions (mm)

    412 x 167 x 59

Installation et maintenance

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour une installation murale en saillie

  • Retrait des composants

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    Utilisation des vis fournies

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-1:2005

Informations logistique

  • Poids net

    0.92KGM

  • Poids brut

    0.92KGM

  • Produit EAN

    8421053091692

  • Quantité d’emballage

    1

  • Hauteur emballage

    75MMT

  • Largeur emballage

    165MMT

  • Profondeur emballage

    415MMT

  • Volume emballage

    5.136DMQ

  • Poids net

    0.92KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053091692
