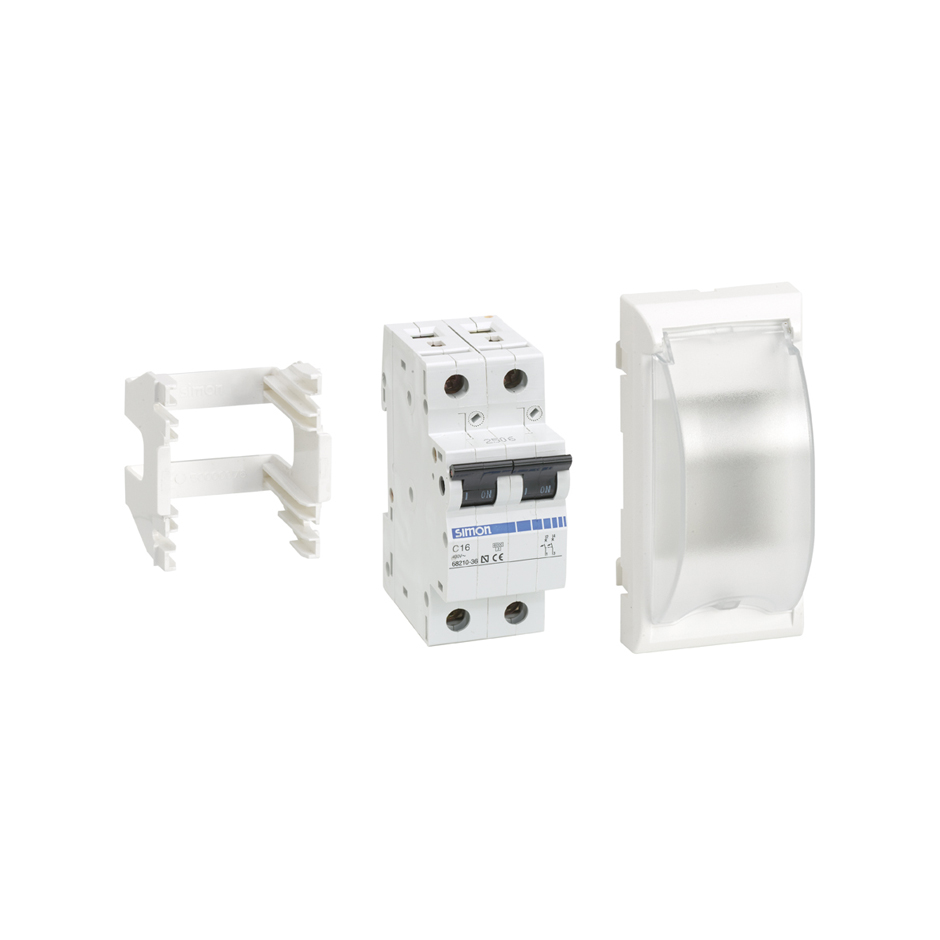

Disjoncteur magnétothermoque bipolaire 10A avec plaque blanche Simon 500 Cima

Référence: 50001075-030
PVR: Vérifier
Emballage: 5 Uds
Variables de unidades de obras ---> -false-false

INFORMATION DE BASE

Série:  Simon 500 Cima
Version:  Double
Intensité:  10 A
Alimentation:  400 V~
Coupure de courant:  6,000 A
Courbe de déclenchement:  Courbe C
Finition:  Blanc
Format:  DIN
Typologie:  Interrupteur automatique MCB
Type de connexion terminale:  Vis
Type de commande:  Pivotant
Fonction de signalisation:  Non
Disponible en:  Deux pôles MCB 16 A et RCCB 30 mA avec une sensibilité de 30 mA
Compatibilité:  Boîtes murales, mini poteaux, mini colonnes, colonnes et Boîtes métalliques Simon 500 Cima
Contenu de l'emballage:  Disjoncteur bipolaire 10A, plaque de finition, adaptateur pour boîtes Simon 500 Cima (ne convient pas pour l'installation dans une boîte de dérivation) et manuel d'installation
Remarques:  Possibilité de commander un adaptateur de rail DIN de remplacement en cas de casse, avec la référence article 50000076-039.

INFORMATION TECHNIQUE

Dimensions:  100 x 50 mm
Profondeur:  76 mm
Section du câble:  Jusqu'à 25 mm
Dénudage nécessaire:  10 mm
Indice d'étanchéité:  4X
RAL:  9003
Matière première:  Composants métalliques avec isolation thermoplastique auto-extinguible et sans halogène, garantissant l'absence de propagation de la flamme en cas d'incendie et une faible toxicité en cas d'émission de fumée.
Type de produit:  Standard
Disponible sur le marché:  CE

RÈGLEMENTS

Conforme à la norme:  Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60898-1:2003 + EN 60898-1:2003 A1:2004 + EN 60898-1:2003 A11:2005 + EN 60898-1:2003 A12:2008 + EN 60898-1:2003 A13:2012

INSTALLATION ET ENTRETIEN

Type d'installation:  Convient aux installations murales encastrées ou montées en saillie et encliquetable dans n'importe quelle boîte de la gamme, à l'exception des boîtes de sol
Sens d'installation:  Vertical, correspondant à la direction des mécanismes
Types de boites d’encastrement:  Spécifique Simon 500 Cima
Plage de température lors de l'installation:  -5 à 60 ºC
Température maximale pendant les travaux de construction:  +60 ºC
Entretien:  Nettoyer avec un chiffon doux et sec, n'utilisez pas de chiffons abrasifs ni de produits de nettoyage contenant du chlore.

DONNÉES LOGISTIQUES

Disponible en zone d'affichage:  Oui
Montant de l'emballage:  5
Unité de boîte:  MM
Haut:  112.000
Largeur:  117.000
Profond:  269.000
Volume de la boîte:  3524976.000
Comme unité de volume de la boîte:  MMQ
Poids net de la boîte:  1.455
Poids brut de la boîte:  0.000
Poids unitaire de la boîte:  KGM
Code EAN:  8421053095904
Disponible en boîte multiples:  Non
Montant de la boîte d'emballage multiple:  50
Unité multiple boîte:  MM
Quantité unitaire de l'emballage en tant que boîte multiple:  ZCM
Multiple boîte haute:  286.000
Zone Largeur multiples:  262.000
Boîte profonde multiples:  645.000
Plusieurs volumes de boîte:  48331140.000
Unité de volume boîte multiple:  MMQ
Poids net boîte multiple:  14.550
Poids brut de la boîte multiple:  0.000
Poids unitaire de la boîte multiple:  KGM
Le code EAN boîte multiple:  8421053096000
Palette disponible:  Non

GALERIE

50001075-030-magnetotermico-bipolar-10-a-2-elementos-placa-embellecedora-cajas-pared-torretas-minicolumnas-columnas-envolventes-metalicos-blanco-simon-500-cima-frontal_15.jpg

Disjoncteur magnétothermoque bipolaire 10A avec plaque blanche Simon 500 Cima vue frontale


Cette image représente la solution combinée de différentes références

50001075-030-magnetotermico-bipolar-10-a-2-elementos-placa-embellecedora-cajas-pared-torretas-minicolumnas-columnas-envolventes-metalicos-blanco-simon-500-cima-frontal_15.jpg

MANUEL D INSTALLATION

manual
Feuille des instructions Disjoncteur magnétothermoque bipolaire 10A avec plaque blanche Simon 500 Cima Télécharger

PLANS ET DIMENSIONS

manual
Plan Disjoncteur magnétothermoque bipolaire 10A avec plaque blanche Simon 500 Cima Télécharger
