Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima

Référence: 50000075-030
PVR: Vérifier
Emballage: 5 Uds
Variables de unidades de obras ---> -false-false

INFORMATION DE BASE

Série:  Simon 500 Cima
Version:  Double
Intensité:  16 A
Alimentation:  400 V~
Coupure de courant:  6,000 A
Courbe de déclenchement:  Courbe C
Finition:  Blanc
Format:  DIN
Typologie:  Interrupteur automatique MCB
Type de connexion terminale:  Vis
Type de commande:  Pivotant
Fonction de signalisation:  Non
Disponible en:  Deux pôles MCB 10A et RCCB 30 mA avec une sensibilité de 30 mA
Compatibilité:  Boîtes murales, mini poteaux, mini colonnes, colonnes et Boîtes métalliques Simon 500 Cima

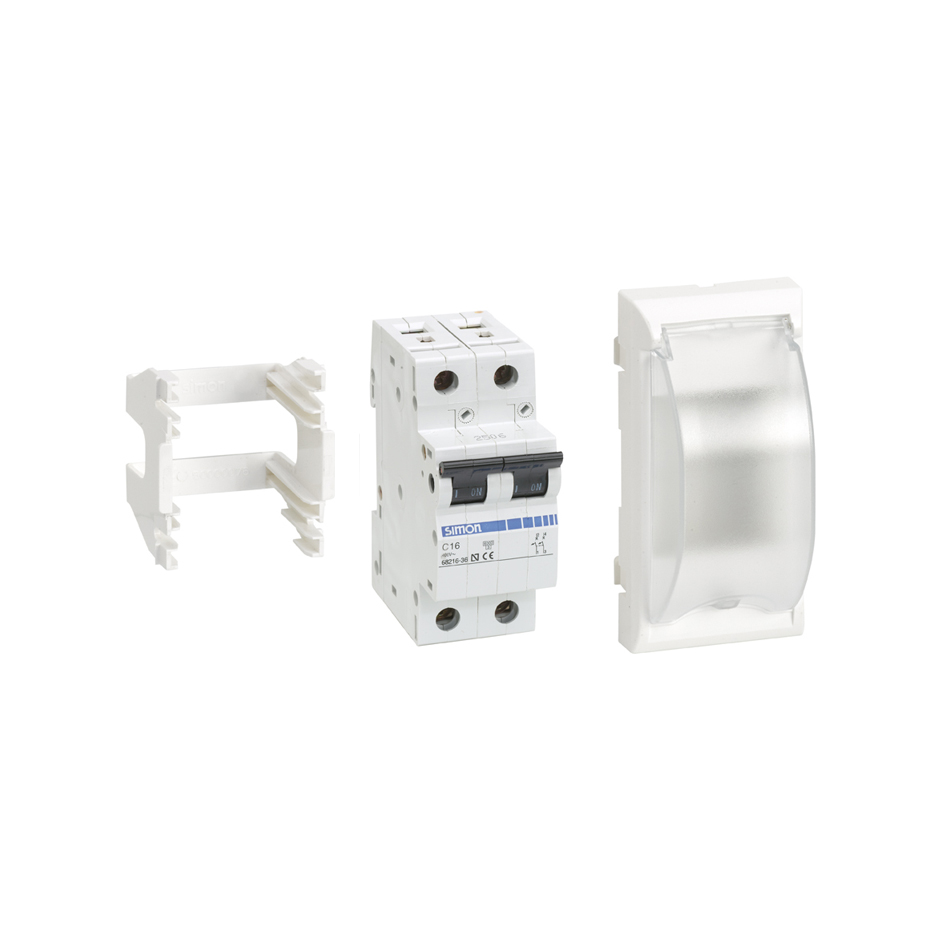

Contenu de l'emballage:  Disjoncteur bipolaire 16 A, plaque de finition, adaptateur pour boîtes Simon 500 Cima (ne convient pas pour l'installation dans une boîte de dérivation) et manuel d'installation
Remarques:  Possibilité de commander un adaptateur de rail DIN de remplacement en cas de casse, avec la référence article 50000076-039.

INFORMATION TECHNIQUE

Dimensions:  100 x 50 mm
Profondeur:  76 mm
Section du câble:  Jusqu'à 25 mm
Dénudage nécessaire:  10 mm
Indice d'étanchéité:  4X
RAL:  9003
Matière première:  Composants métalliques avec isolation thermoplastique auto-extinguible et sans halogène, garantissant l'absence de propagation de la flamme en cas d'incendie et une faible toxicité en cas d'émission de fumée.
Type de produit:  Standard
Disponible sur le marché:  CE

RÈGLEMENTS

Conforme à la norme:  Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60898-1:2003 + EN 60898-1:2003 A1:2004 + EN 60898-1:2003 A11:2005 + EN 60898-1:2003 A12:2008 + EN 60898-1:2003 A13:2012

INSTALLATION ET ENTRETIEN

Type d'installation:  Convient aux installations murales encastrées ou montées en saillie et encliquetable dans n'importe quelle boîte de la gamme, à l'exception des boîtes de sol
Sens d'installation:  Vertical, correspondant à la direction des mécanismes
Types de boites d’encastrement:  Spécifique Simon 500 Cima
Plage de température lors de l'installation:  -5 à 60 ºC
Température maximale pendant les travaux de construction:  +60 ºC
Entretien:  Nettoyer avec un chiffon doux et sec, n'utilisez pas de chiffons abrasifs ni de produits de nettoyage contenant du chlore.

DONNÉES LOGISTIQUES

Disponible en zone d'affichage:  Oui
Montant de l'emballage:  5
Unité de boîte:  MM
Haut:  112.000
Largeur:  117.000
Profond:  269.000
Volume de la boîte:  3524976.000
Comme unité de volume de la boîte:  MMQ
Poids net de la boîte:  1.430
Poids brut de la boîte:  0.000
Poids unitaire de la boîte:  KGM
Code EAN:  8421053095881
Disponible en boîte multiples:  Non
Palette disponible:  Non

GALERIE

50000075-030-magnetotermico-bipolar-16-a-2-elementos-placa-embellecedora-cajas-pared-torretas-minicolumnas-columnas-envolventes-metalicos-blanco-simon-500-cima-frontal_15.jpg

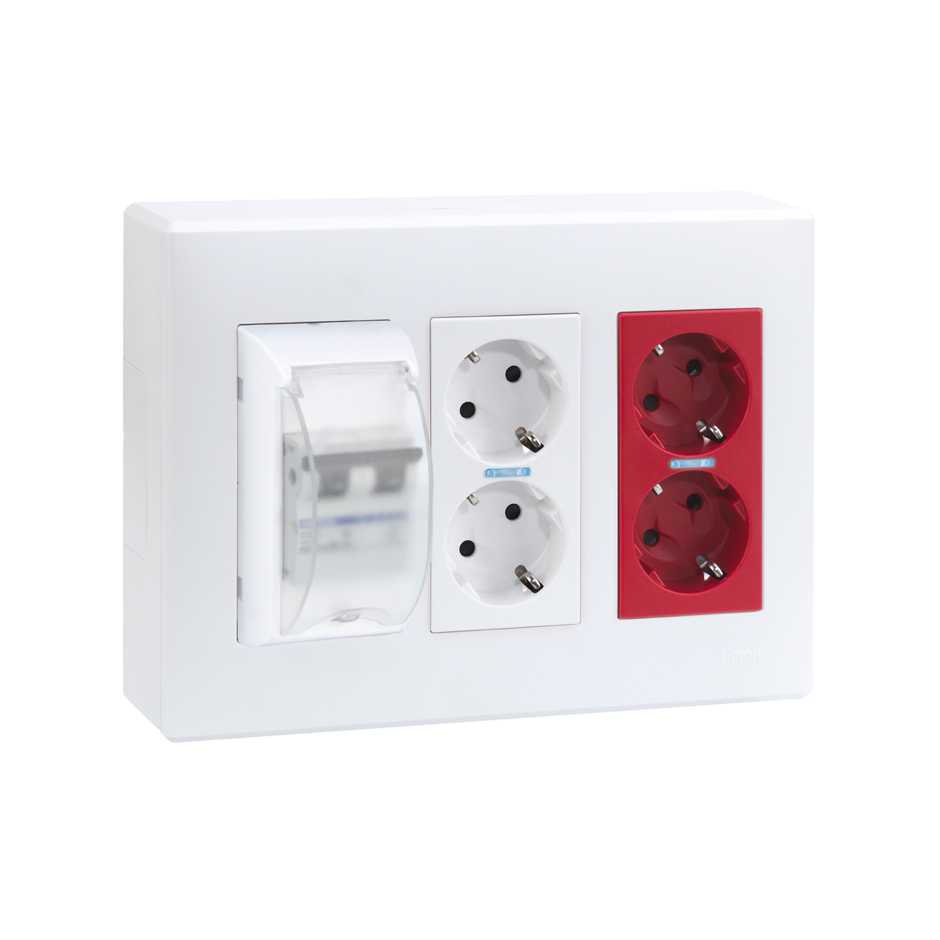

Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima vue frontale


Cette image représente la solution combinée de différentes références

50000075-030-magnetotermico-bipolar-16-a-2-elementos-placa-embellecedora-cajas-pared-torretas-minicolumnas-columnas-envolventes-metalicos-blanco-simon-500-cima-frontal_15.jpg

MANUEL D INSTALLATION

manual
Feuille des instructions Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima Télécharger

CROQUIS ET CÔTES

manual
Plan Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima Télécharger
