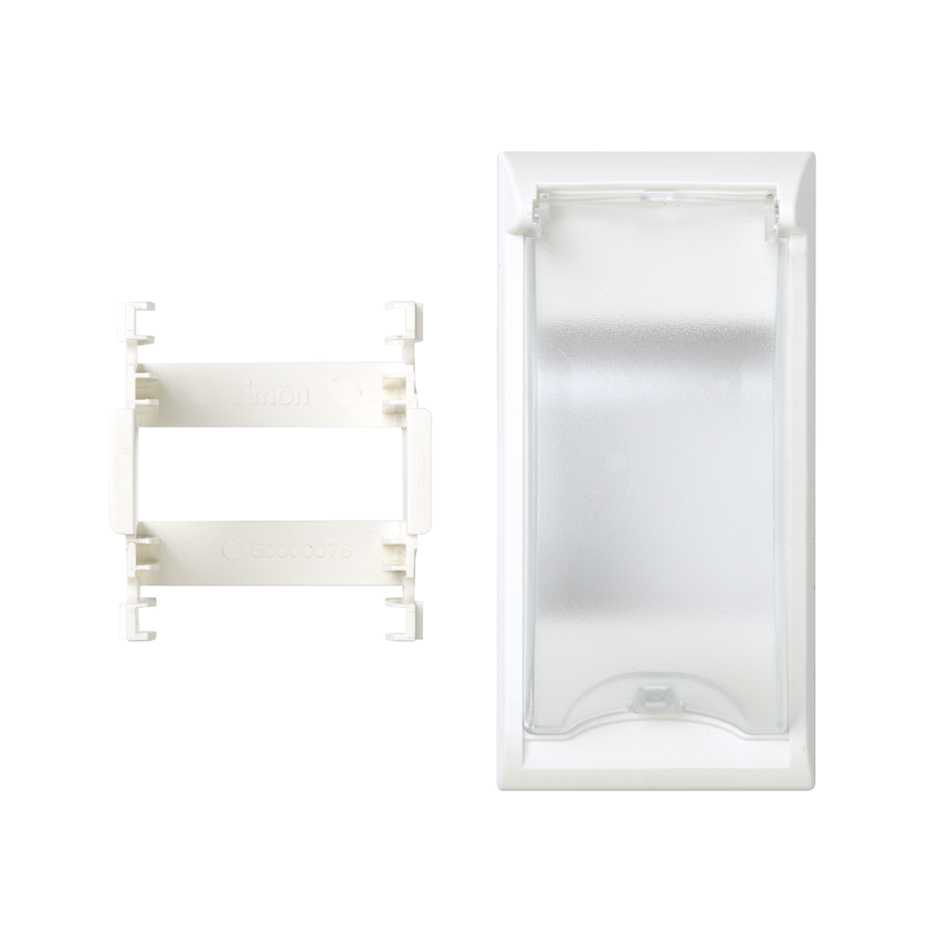

Plaque pour disjoncteur magnétothermique ou différentiel 2 éléments blanche Simon 500 Cima vue frontale

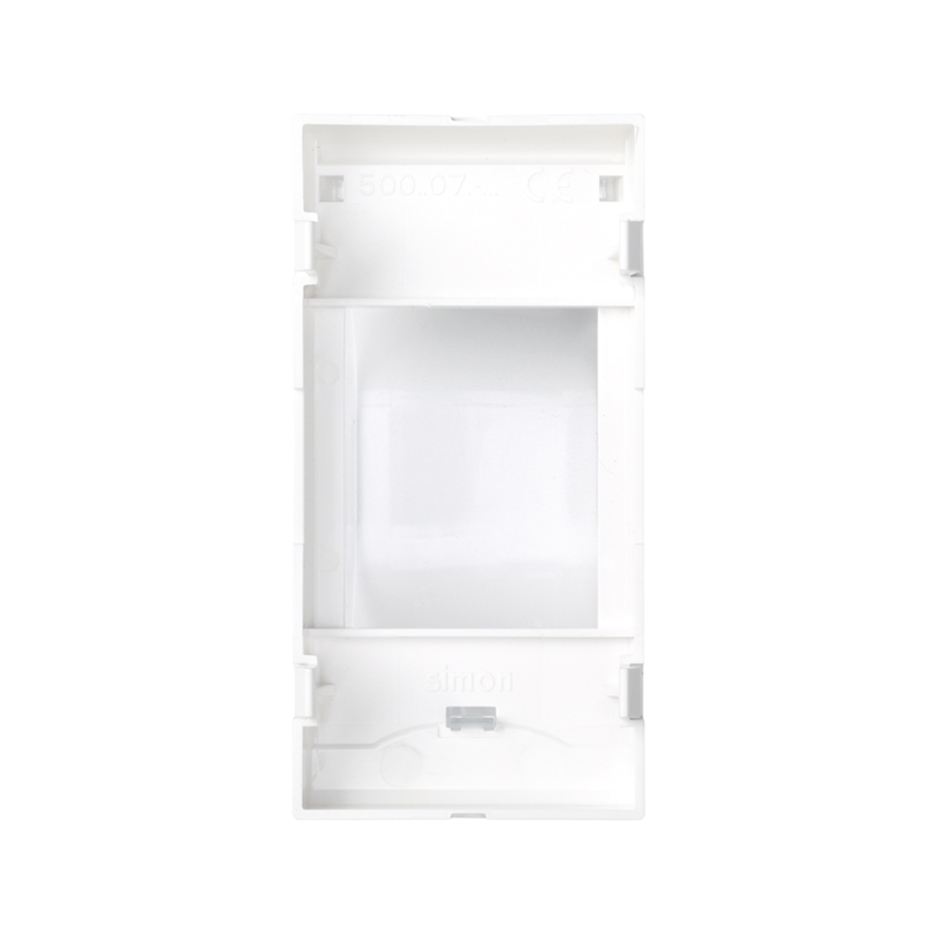

Plaque pour disjoncteur magnétothermique ou différentiel 2 éléments blanche Simon 500 Cima vue arrière

Plaque pour disjoncteur magnétothermique ou différentiel 2 éléments blanche Simon 500 Cima emballage

Plaque pour disjoncteur magnétothermique ou différentiel 2 éléments blanche Simon 500 Cima vue frontale

Plaque pour disjoncteur magnétothermique ou différentiel 2 éléments blanche Simon 500 Cima vue arrière

Plaque pour disjoncteur magnétothermique ou différentiel 2 éléments blanche Simon 500 Cima emballage

Ref
50000074-030

Plaque pour disjoncteur magnétothermique ou différentiel 2 éléments blanche Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Ficha técnica
50000074-030-datasheet-fr-ma.pdf
Manuels d’installation

  1. 990703.pdf [5MB]

Déclaration de conformité

  1. UES0127_4.pdf [298KB]

Plan

  1. Plano 50000074_3.pdf [243KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Boîtes murales, mini poteaux, mini colonnes, colonnes et Boîtes métalliques Simon 500 Cima

  • Remarques

    Conception universelle pour l'installation dans n'importe quelle boîte Simon 500 Cima, à l'exception des boîtes de sol

  • Finition

    Blanc

  • Matériau

    Plastique

  • Contenu de l’emballage

    Plaque pour MCB ou RCCB, adaptateur pour rail DIN pour installation dans des boîtes muraux, des mini poteaux, des mini colonnes et des boîtes métalliques Simon 500 Cima et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • RAL

    9003

  • Disponible en

    Plaque pour boîtiers muraux, mini-poteaux, mini colonnes, colonnes, et boîtiers métalliques

  • Format

    DIN

  • IP

    IP20

  • Température maximale de fonctionnement (ºC)

    +60 ºC dans les installations murales en saillie et +90 ºC dans les installations murales encastrées

  • Nombre de modules

    2

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    2 éléments

  • Profondeur (mm)

    36

  • Dimensions (mm)

    100 x 50 x 36

Installation et maintenance

  • Installation possible dans un boîtier d’encastrement

    Spécifique Simon 500 Cima

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour une installation dans des boîtiers muraux, des mini poteaux, des mini colonnes, des colonnes et des boîtiers métalliques en saillie ou encastrés

  • Retrait de la plaque

    Avec outil seulement

  • Type de fixation

    Par encliquetage direct dans le boîtier sélectionné (aucun outil requis pour la fixation)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60898-1:2003 + EN 60898-1:2003 A1:2004 + EN 60898-1:2003 A11:2005 + EN 60898-1:2003 A12:2008 + EN 60898-1:2003 A13:2012

Informations logistique

  • Poids net

    0.048KGM

  • Poids brut

    0.048KGM

  • Quantité d’emballage

    10

  • Hauteur emballage

    112MMT

  • Largeur emballage

    117MMT

  • Profondeur emballage

    269MMT

  • Volume emballage

    3524976MMQ

  • Poids net

    0.48KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053095829
